下载后可任意编辑第一章、编制依据及工程概况1
1 编制依据1、《施工现场临时用电安全技术法律规范》2、《建筑安全施工安全检查标准》3、施工图纸和施工现场平面布置图4、施工组织设计1
2 工程概况及线路走向本区段内的主要用电结构物见下表：桥梁工程钟寨中桥延长米43
7三桥南路右线大桥延长米157
11贝地大桥延长米150
5五里冲大桥延长米208
59五里冲跨贵黄高速大桥延长米467
56小车河中桥延长米101
1小车河特大桥延长米1008．9小车河大桥延长米266
21南明河特大桥延长米701
63沙冲南路立交桥延长米173
75涵洞工程新建盖板箱涵横延米/座187
83/7新建框架涵横延米/座39
64/2接长盖板涵横延米/座105
01/4接长框架涵横延米/座30
24/1隧道工程钟寨隧道延长米2250上堰隧道延长米320新青龙山隧道延长米994七里冲隧道延长米112新小车河隧道延长米220新南郊隧道延长米88新大石山隧道延长米363其他需要配电的地点或站场有：拌和站、各架子队施工驻地、试验室、材料转运站等
线路走向为：线路起点为 HD1K415+600 段路基，沿既有线右侧由北向南，沿线经过贵阳北站（即钟寨车站）下穿北京西路、上跨三桥南路、贵黄高速、穿过小车河、南明河上跨沙冲南路最后进入关田车站

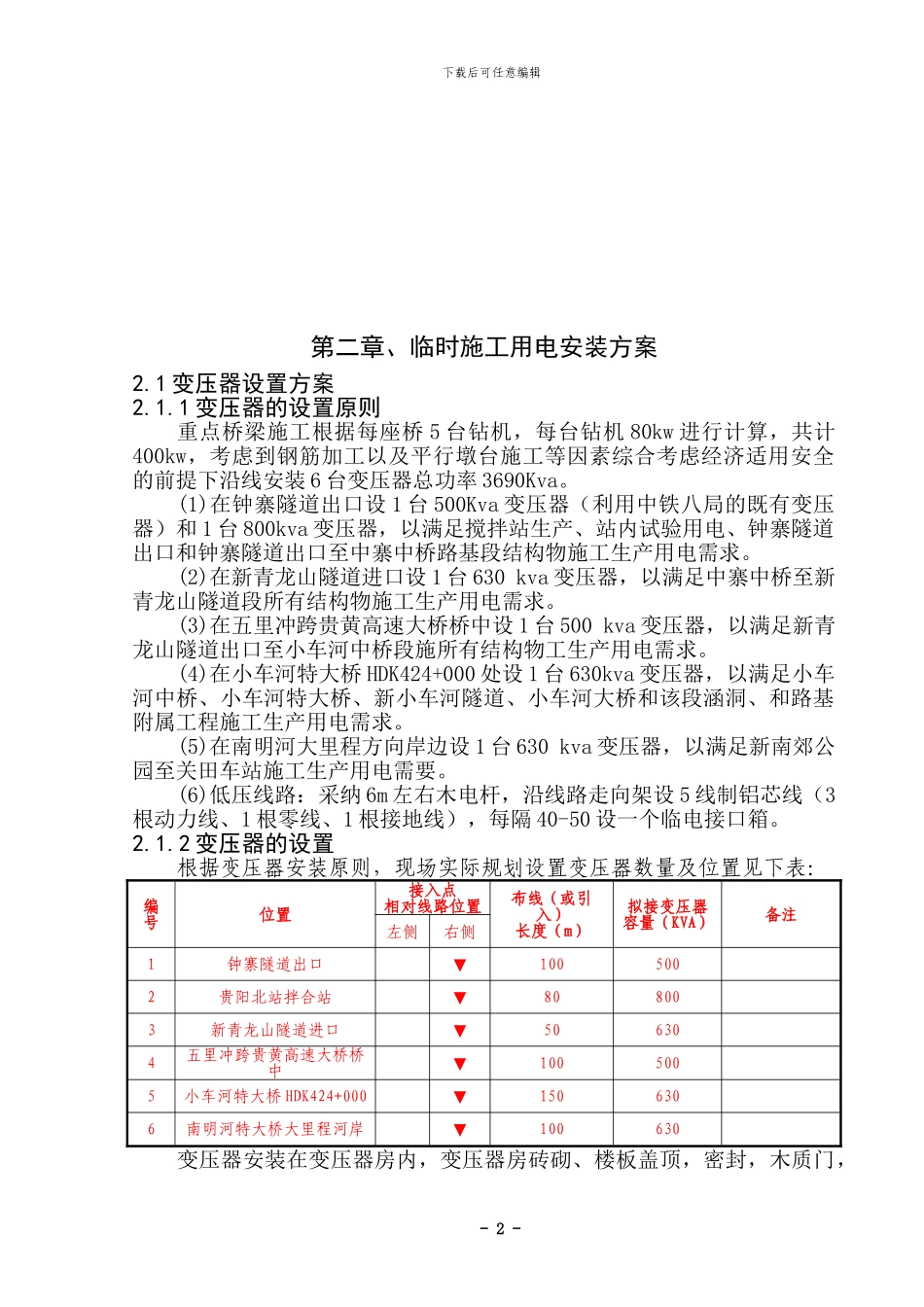

- 1 -下载后可任意编辑第二章、临时施工用电安装方案2
1 变压器设置方案2
1 变压器的设置原则重点桥梁施工根据每座桥 5 台钻机，每台钻机 80kw 进行计算，共计400kw，考虑到钢筋加工以及平行墩台施工等因素综合考虑经济适用安全的前提下沿线安装 6 台变压器总功率 3690Kva
(1)在钟寨隧道出口设 1 台 500Kva 变压器（利用中铁八局的既有变压器）和 1 台 800kva 变压器，以满足搅拌站生产、站内试验用电、钟寨隧道出口和钟寨隧道出口至中寨中桥路
