铁路跨公路刚构连续梁特大桥施工方案VIP免费

铁路跨公路刚构连续梁特大桥施工方案_第1页
1/12

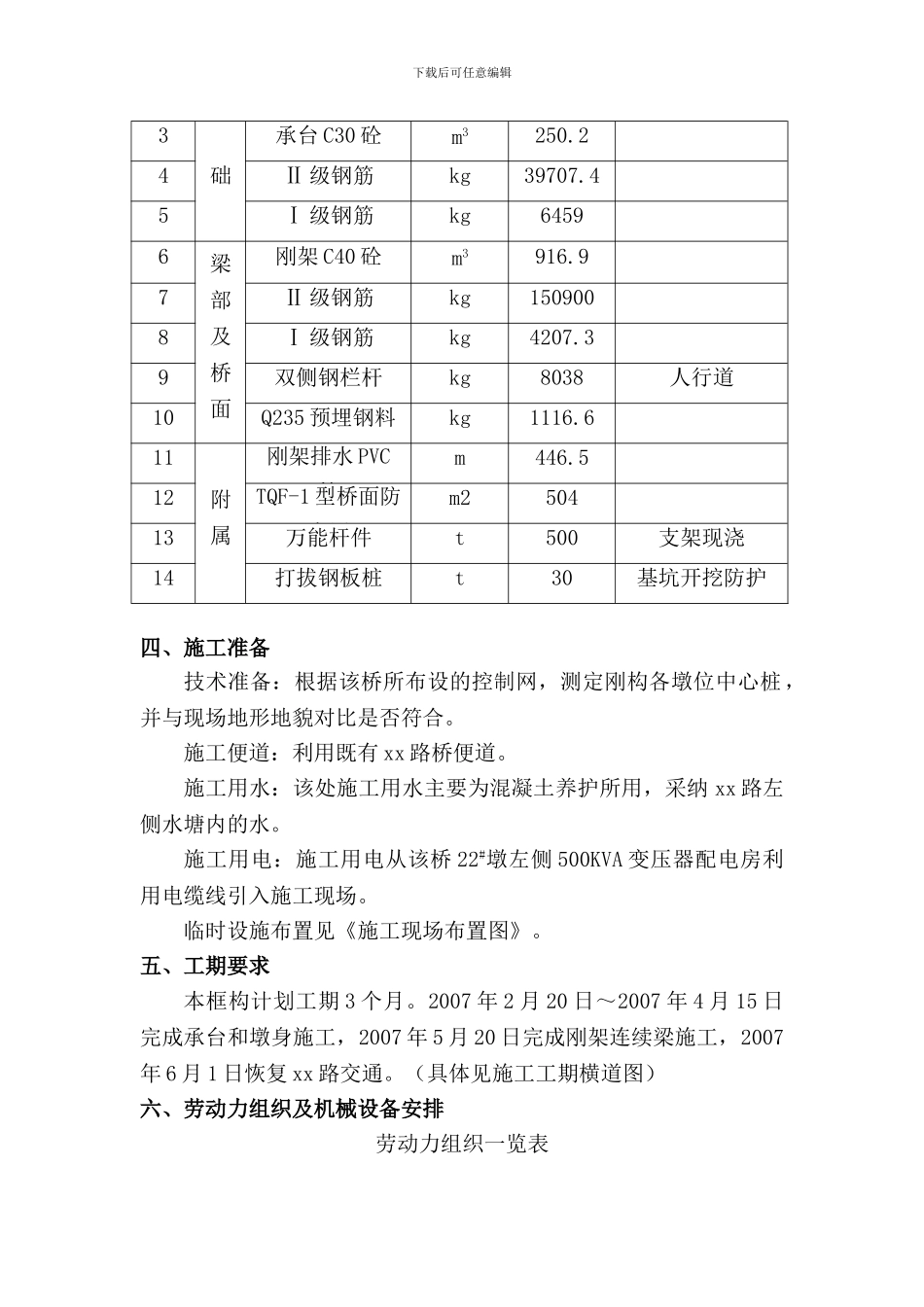

铁路跨公路刚构连续梁特大桥施工方案_第2页
2/12
铁路跨公路刚构连续梁特大桥施工方案_第3页
3/12
下载后可任意编辑 铁路跨公路刚构连续梁特大桥施工方案一 、编制依据(1)施工招标文件及施工设计图纸;(2)施工现场调查和与合肥市经济技术开发区有关部门咨询所猎取的资料;(3)铁路施工有关法律规范、施工规则、验收标准、规程等;(4)公路施工有关法律规范、施工规则、规程等;二 、工程概况XX 线跨 xx 路特大桥为单线直线桥,全桥位于安徽省合肥市桃花镇境内,主要为跨越 xx 大道而设,该桥中心里程为 XXDK3+944.56,最大竖曲线半径 15000m,全桥孔跨布置为 28-32m 简支 T 梁 + (14.1+ 4×18+14.1)m 刚构连续梁 +6-32m 简支 T 梁,共 41 个墩台,桥长 1222.90 米。该桥与 xx 大道相交处,采纳(14.1+4×18+14.1)m 钢筋混凝土连续刚架跨越,一联全长 101.2m(刚架梁长为梁端至梁端),刚架与线路法向方向交角为 41.22°,道碴桥面,挡碴槽宽 4.9m。xx 大道为双向六车道,路幅组成为:10m 人行道+4m 非机动车道+4.5m 绿化带+2×11.5m 机动车道+4.5m 绿化带+4m 非机动车道+10m人行道。立交净高为 5m。三、主要工程数量刚构主要工程数量表序号工程项目单位数量备注1基坑开挖m3306.62基钻孔桩m/根300/15下载后可任意编辑础3承台 C30 砼m3250.24Ⅱ 级钢筋kg39707.45Ⅰ 级钢筋kg64596梁部及桥面刚架 C40 砼m3916.97Ⅱ 级钢筋kg1509008Ⅰ 级钢筋kg4207.39双侧钢栏杆kg8038人行道10Q235 预埋钢料kg1116.611附属刚架排水 PVC管m446.512TQF-1 型桥面防水层m250413万能杆件t500支架现浇14打拔钢板桩t30基坑开挖防护四、施工准备技术准备:根据该桥所布设的控制网,测定刚构各墩位中心桩,并与现场地形地貌对比是否符合。施工便道:利用既有 xx 路桥便道。施工用水:该处施工用水主要为混凝土养护所用,采纳 xx 路左侧水塘内的水。施工用电:施工用电从该桥 22#墩左侧 500KVA 变压器配电房利用电缆线引入施工现场。临时设施布置见《施工现场布置图》。五、工期要求本框构计划工期 3 个月。2007 年 2 月 20 日~2007 年 4 月 15 日完成承台和墩身施工,2007 年 5 月 20 日完成刚架连续梁施工,2007年 6 月 1 日恢复 xx 路交通。(具体见施工工期横道图)六、劳动力组织及机械设备安排劳动力组织一览表下载后可任意编辑序号名称人数1队长12技术主管/技术员13试验员14质检员15领工员26防护员47钢筋工108木 工69电焊工610砼工3011普工150机械设备一览表序号名称型号...
