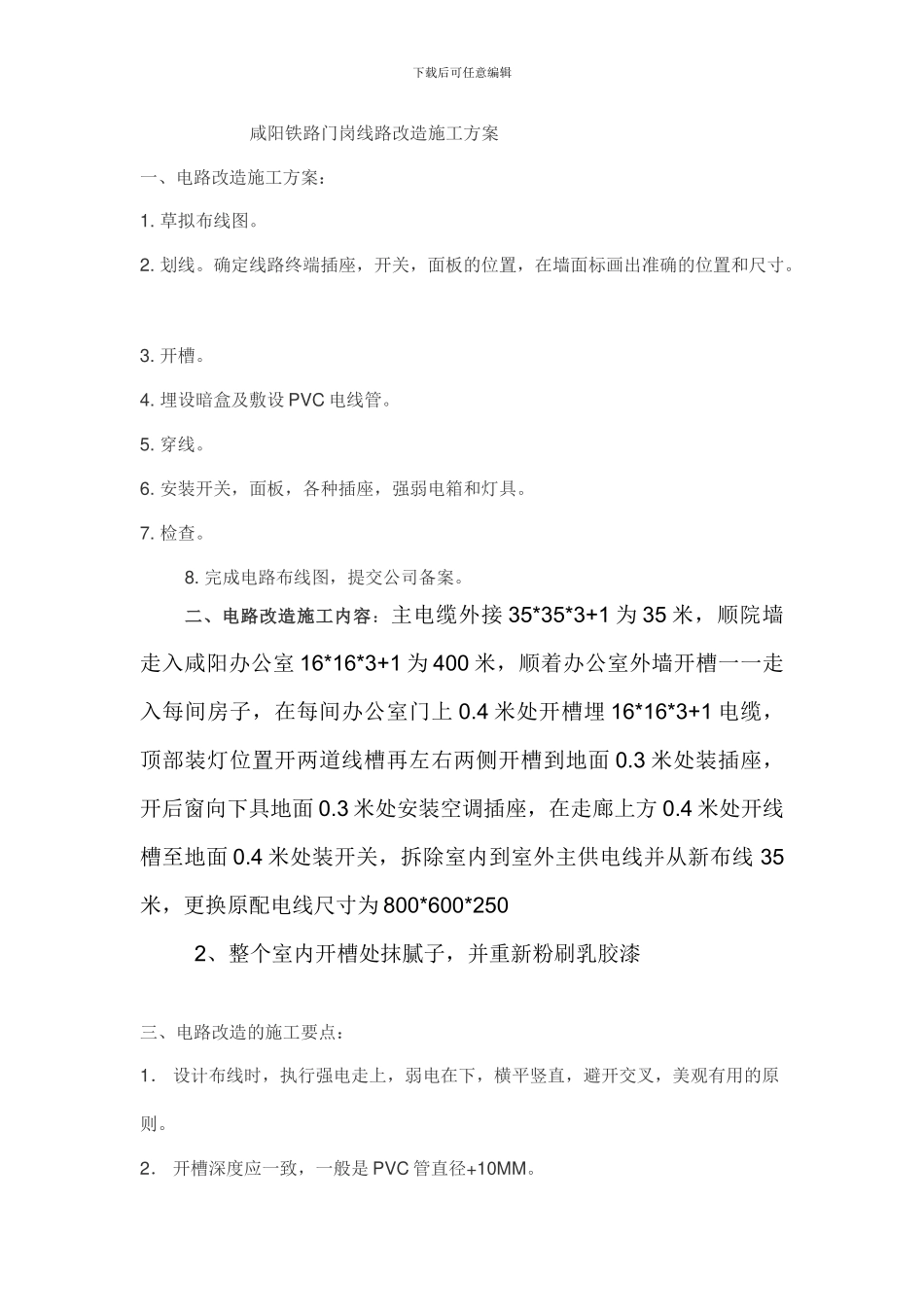

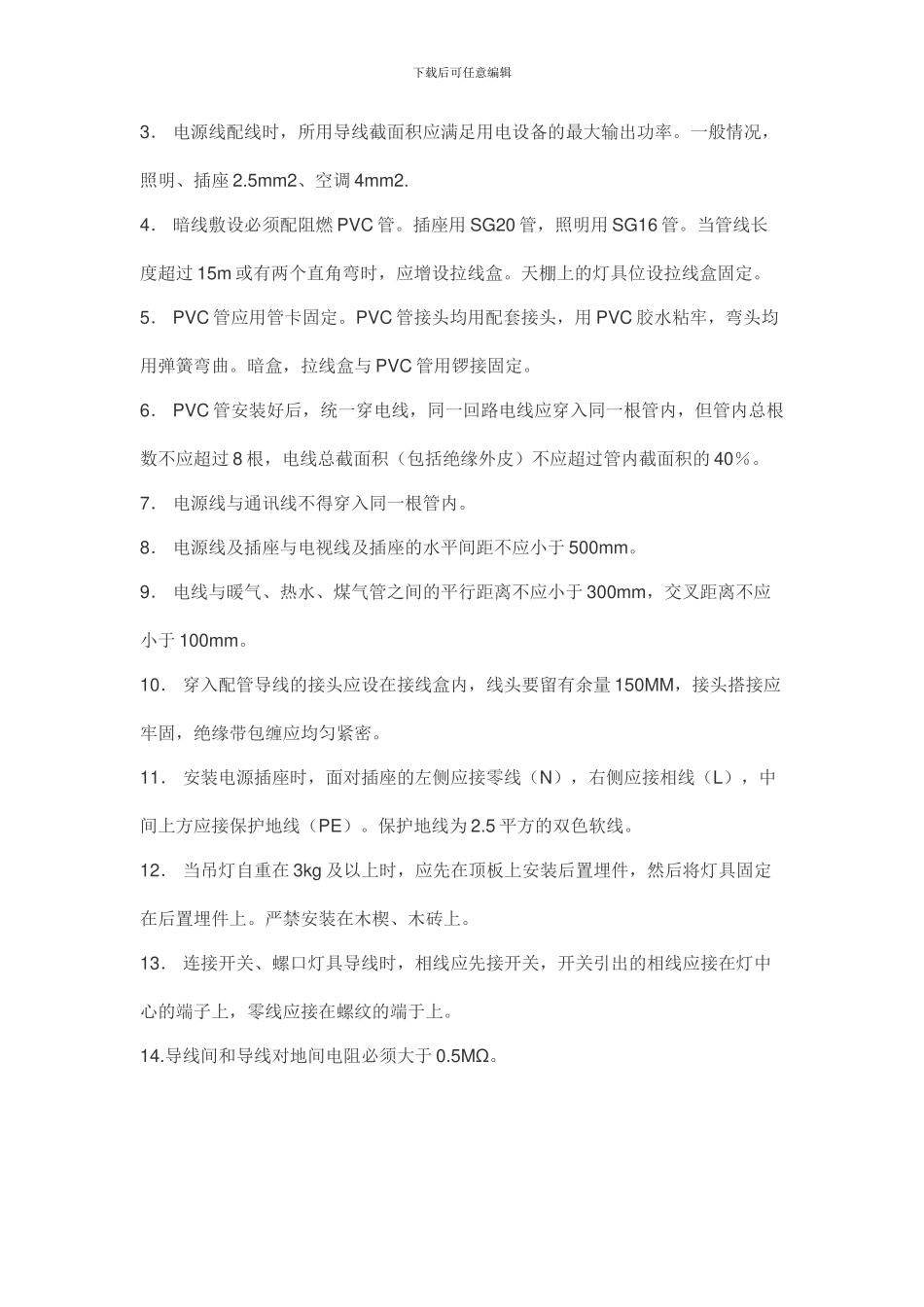

下载后可任意编辑 咸阳铁路门岗线路改造施工方案一、电路改造施工方案： 1. 草拟布线图。 2. 划线。确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。 3. 开槽。 4. 埋设暗盒及敷设 PVC 电线管。 5. 穿线。 6. 安装开关，面板，各种插座，强弱电箱和灯具。 7. 检查。 8. 完成电路布线图，提交公司备案。二、电路改造施工内容：主电缆外接 35*35*3+1 为 35 米，顺院墙走入咸阳办公室 16*16*3+1 为 400 米，顺着办公室外墙开槽一一走入每间房子，在每间办公室门上 0.4 米处开槽埋 16*16*3+1 电缆，顶部装灯位置开两道线槽再左右两侧开槽到地面 0.3 米处装插座，开后窗向下具地面 0.3 米处安装空调插座，在走廊上方 0.4 米处开线槽至地面 0.4 米处装开关，拆除室内到室外主供电线并从新布线 35米，更换原配电线尺寸为 800*600*2502、整个室内开槽处抹腻子，并重新粉刷乳胶漆三、电路改造的施工要点： 1． 设计布线时，执行强电走上，弱电在下，横平竖直，避开交叉，美观有用的原则。 2． 开槽深度应一致，一般是 PVC 管直径+10MM。 下载后可任意编辑3． 电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明、插座 2.5mm2、空调 4mm2. 4． 暗线敷设必须配阻燃 PVC 管。插座用 SG20 管，照明用 SG16 管。当管线长度超过 15m 或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。 5． PVC 管应用管卡固定。PVC 管接头均用配套接头，用 PVC 胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与 PVC 管用锣接固定。 6． PVC 管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过 8 根，电线总截面积（包括绝缘外皮）不应超过管内截面积的 40％。 7． 电源线与通讯线不得穿入同一根管内。 8． 电源线及插座与电视线及插座的水平间距不应小于 500mm。 9． 电线与暖气、热水、煤气管之间的平行距离不应小于 300mm，交叉距离不应小于 100mm。 10． 穿入配管导线的接头应设在接线盒内，线头要留有余量 150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。 11． 安装电源插座时，面对插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为 2.5 平方的双色软线。 12． 当吊灯自重在 3kg 及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严...
