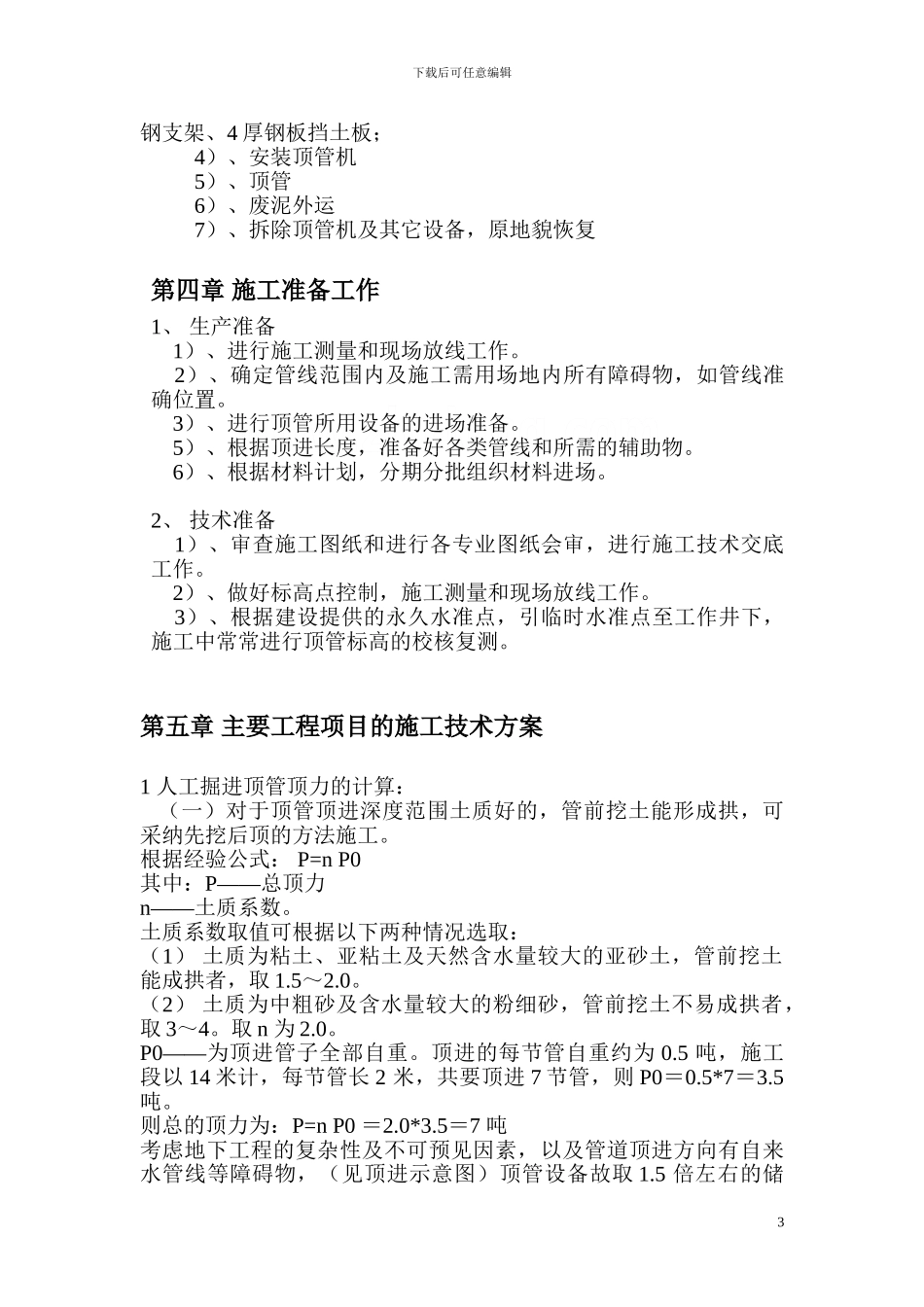

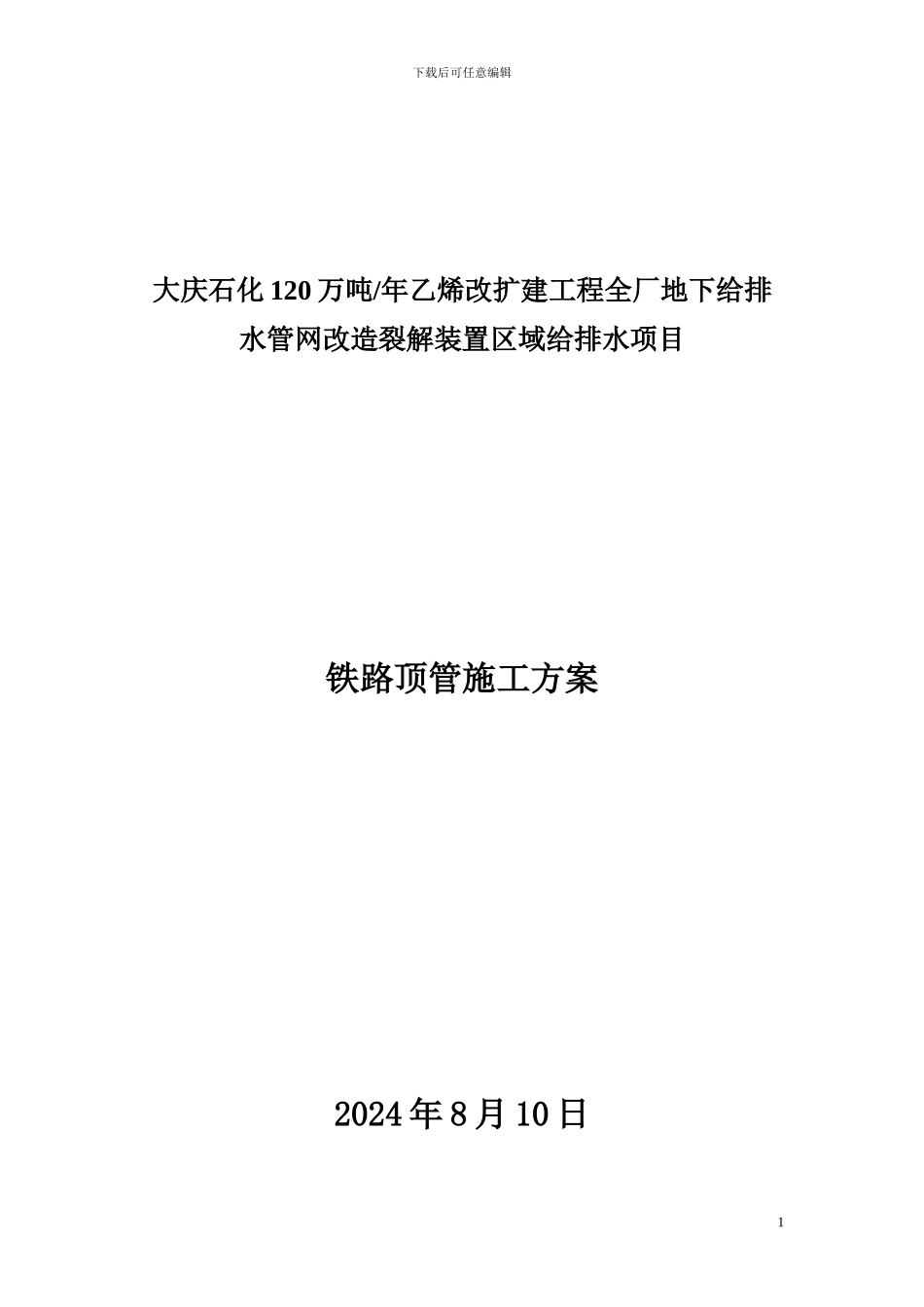

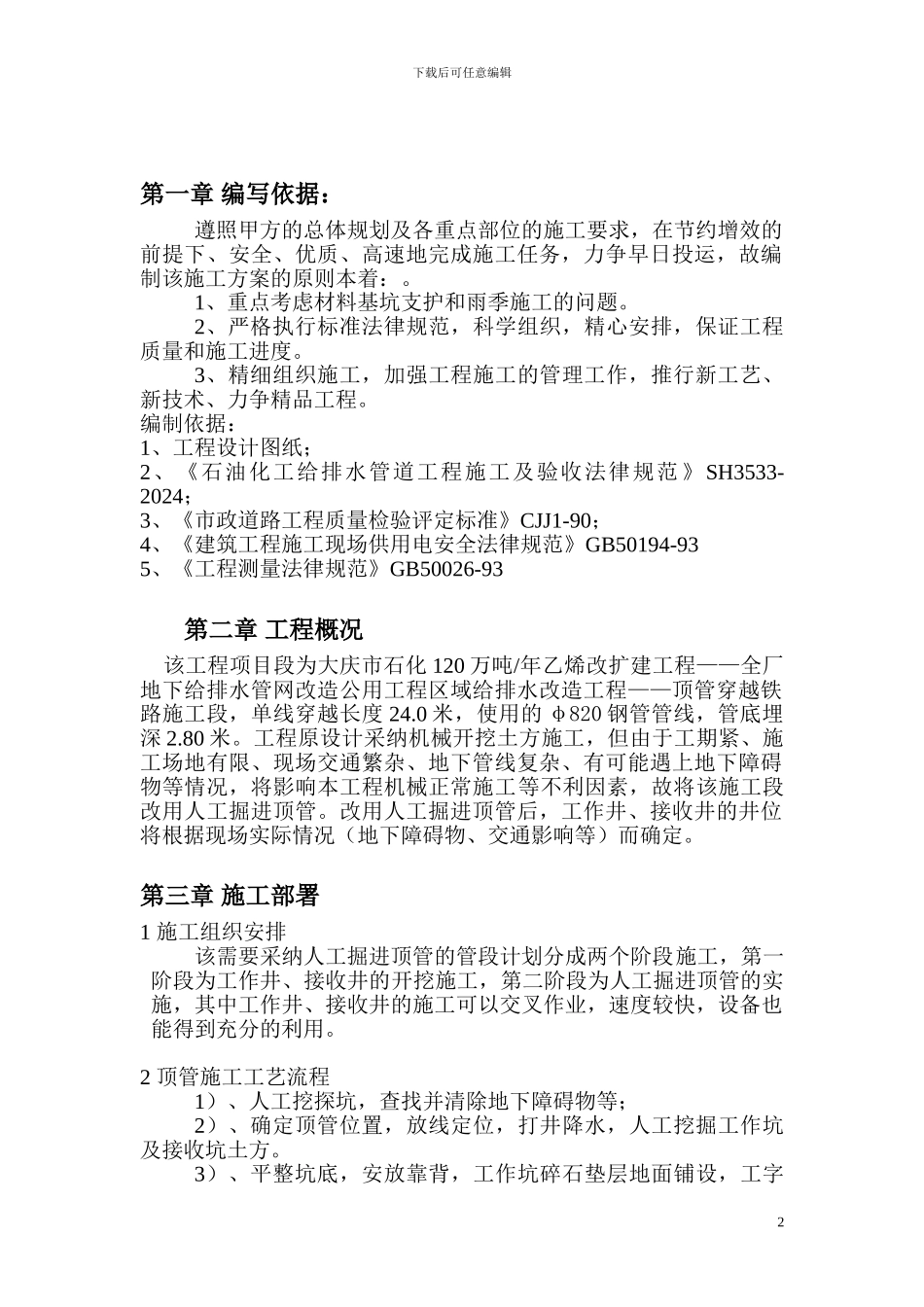

下载后可任意编辑大庆石化 120 万吨/年乙烯改扩建工程全厂地下给排水管网改造裂解装置区域给排水项目铁路顶管施工方案2024 年 8 月 10 日1下载后可任意编辑第一章 编写依据：遵照甲方的总体规划及各重点部位的施工要求，在节约增效的前提下、安全、优质、高速地完成施工任务，力争早日投运，故编制该施工方案的原则本着：。1、重点考虑材料基坑支护和雨季施工的问题。2、严格执行标准法律规范，科学组织，精心安排，保证工程质量和施工进度。3、精细组织施工，加强工程施工的管理工作，推行新工艺、新技术、力争精品工程。编制依据：1、工程设计图纸；2、《石油化工给排水管道工程施工及验收法律规范 》SH3533-2024；3、《市政道路工程质量检验评定标准》CJJ1-90；4、《建筑工程施工现场供用电安全法律规范》GB50194-935、《工程测量法律规范》GB50026-93第二章 工程概况 该工程项目段为大庆市石化 120 万吨/年乙烯改扩建工程——全厂地下给排水管网改造公用工程区域给排水改造工程——顶管穿越铁路施工段，单线穿越长度 24.0 米，使用的 φ820 钢管管线，管底埋深 2.80 米。工程原设计采纳机械开挖土方施工，但由于工期紧、施工场地有限、现场交通繁杂、地下管线复杂、有可能遇上地下障碍物等情况，将影响本工程机械正常施工等不利因素，故将该施工段改用人工掘进顶管。改用人工掘进顶管后，工作井、接收井的井位将根据现场实际情况（地下障碍物、交通影响等）而确定。第三章 施工部署1 施工组织安排该需要采纳人工掘进顶管的管段计划分成两个阶段施工，第一阶段为工作井、接收井的开挖施工，第二阶段为人工掘进顶管的实施，其中工作井、接收井的施工可以交叉作业，速度较快，设备也能得到充分的利用。2 顶管施工工艺流程1）、人工挖探坑，查找并清除地下障碍物等；2）、确定顶管位置，放线定位，打井降水，人工挖掘工作坑及接收坑土方。3）、平整坑底，安放靠背，工作坑碎石垫层地面铺设，工字2下载后可任意编辑钢支架、4 厚钢板挡土板；4）、安装顶管机5）、顶管6）、废泥外运7）、拆除顶管机及其它设备，原地貌恢复第四章 施工准备工作1、 生产准备 1）、进行施工测量和现场放线工作。 2）、确定管线范围内及施工需用场地内所有障碍物，如管线准确位置。 3）、进行顶管所用设备的进场准备。 5）、根据顶进长度，准备好各类管线和所需的辅助物。 6）、根据材料计划，分期分批组织材料进场。2、 技术准备 1）、...
