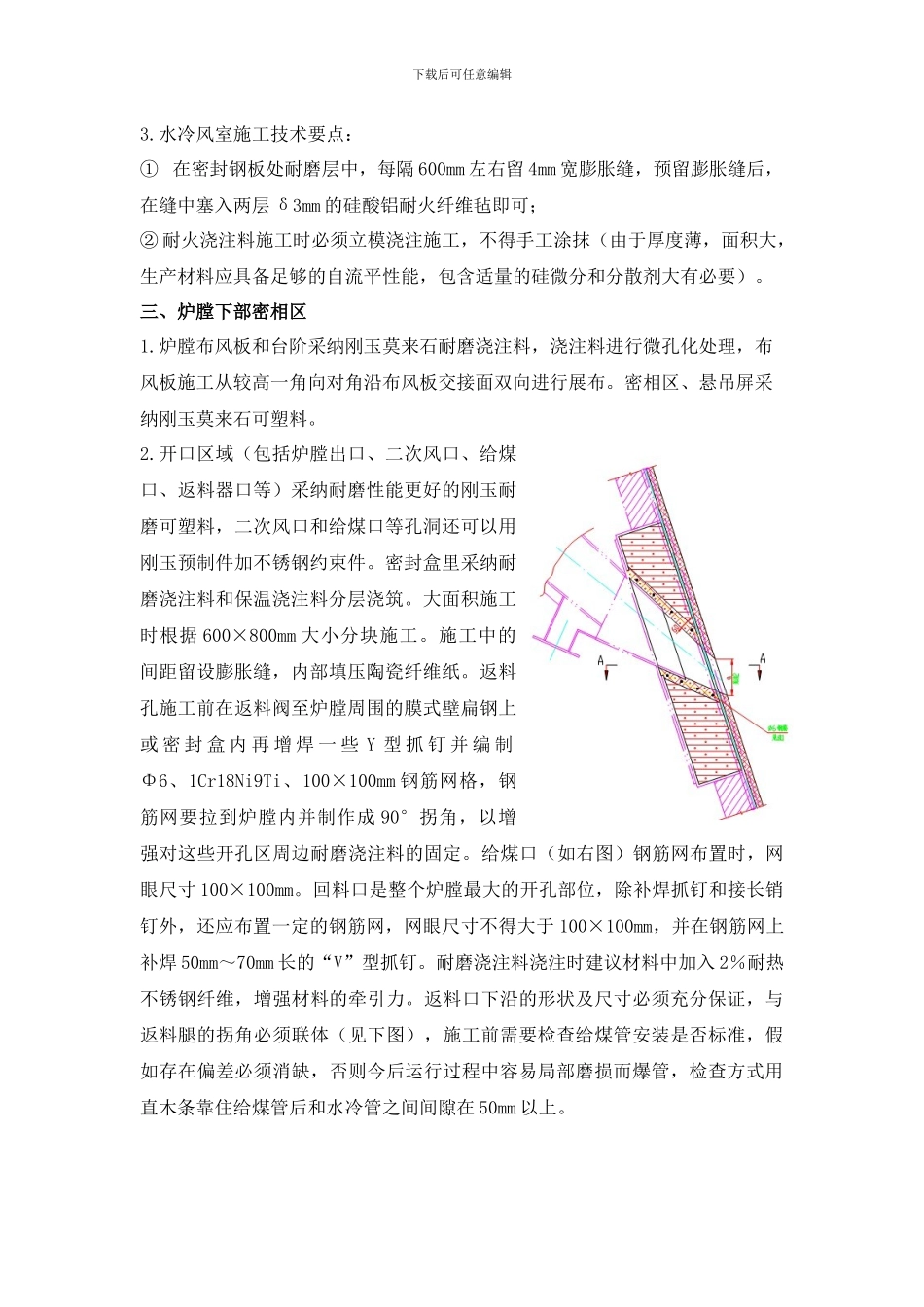

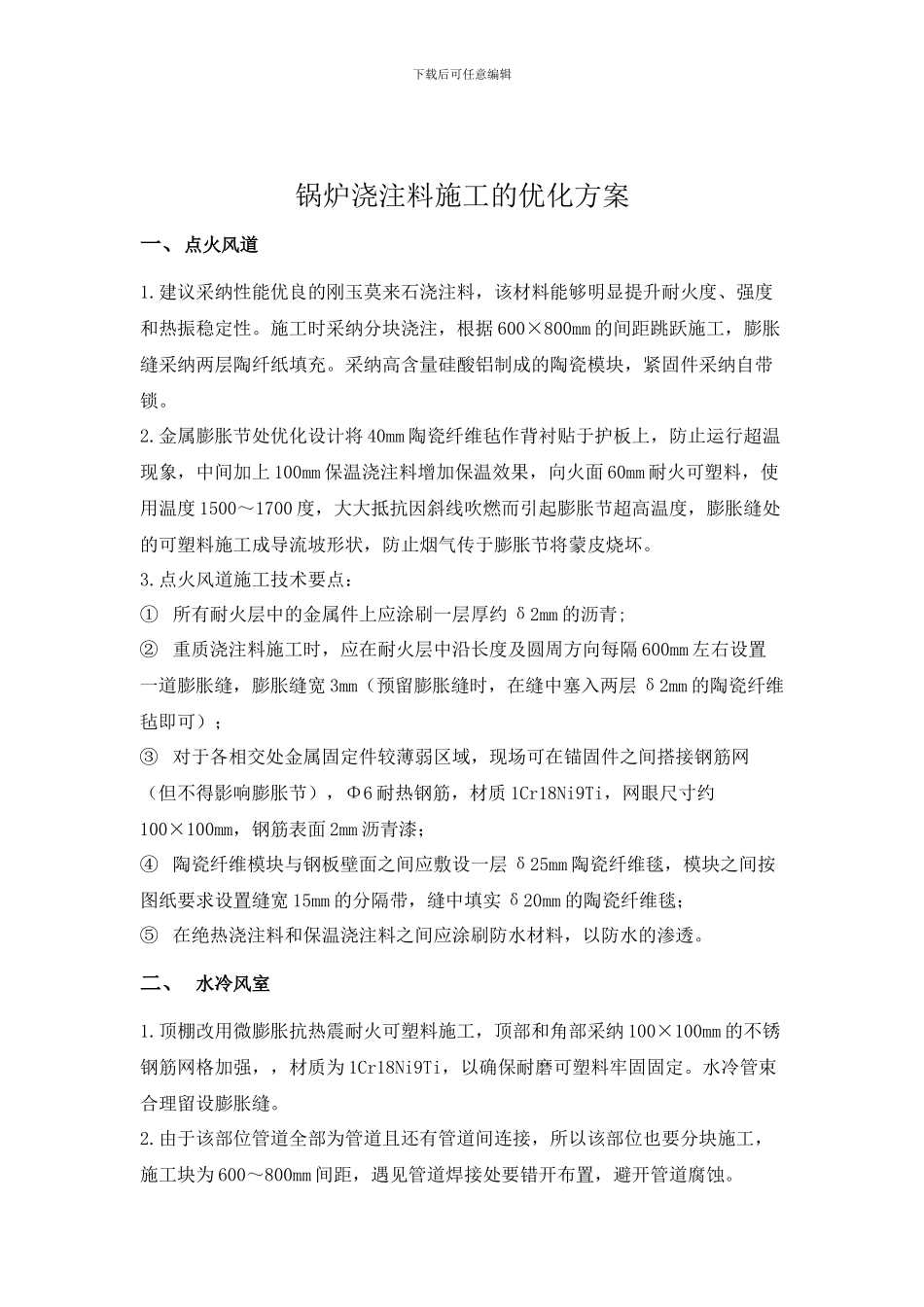

下载后可任意编辑山西国锦一期 2×300MW 煤矸石发电供热工程.锅炉浇注料施工优化方案总工程师： 安监部： 工程部： 检修部： 编制： 2024 年 01 月 10 日 下载后可任意编辑锅炉浇注料施工的优化方案一、点火风道1.建议采纳性能优良的刚玉莫来石浇注料，该材料能够明显提升耐火度、强度和热振稳定性。施工时采纳分块浇注，根据 600×800mm 的间距跳跃施工，膨胀缝采纳两层陶纤纸填充。采纳高含量硅酸铝制成的陶瓷模块，紧固件采纳自带锁。2.金属膨胀节处优化设计将 40mm 陶瓷纤维毡作背衬贴于护板上，防止运行超温现象，中间加上 100mm 保温浇注料增加保温效果，向火面 60mm 耐火可塑料，使用温度 1500～1700 度，大大抵抗因斜线吹燃而引起膨胀节超高温度，膨胀缝处的可塑料施工成导流坡形状，防止烟气传于膨胀节将蒙皮烧坏。3.点火风道施工技术要点：① 所有耐火层中的金属件上应涂刷一层厚约 δ2mm 的沥青;② 重质浇注料施工时，应在耐火层中沿长度及圆周方向每隔 600mm 左右设置一道膨胀缝，膨胀缝宽 3mm（预留膨胀缝时，在缝中塞入两层 δ2mm 的陶瓷纤维毡即可）；③ 对于各相交处金属固定件较薄弱区域，现场可在锚固件之间搭接钢筋网（但不得影响膨胀节），Φ6 耐热钢筋，材质 1Cr18Ni9Ti，网眼尺寸约100×100mm，钢筋表面 2mm 沥青漆；④ 陶瓷纤维模块与钢板壁面之间应敷设一层 δ25mm 陶瓷纤维毯，模块之间按图纸要求设置缝宽 15mm 的分隔带，缝中填实 δ20mm 的陶瓷纤维毯；⑤ 在绝热浇注料和保温浇注料之间应涂刷防水材料，以防水的渗透。二、 水冷风室1.顶棚改用微膨胀抗热震耐火可塑料施工，顶部和角部采纳 100×100mm 的不锈钢筋网格加强，，材质为 1Cr18Ni9Ti，以确保耐磨可塑料牢固固定。水冷管束合理留设膨胀缝。2.由于该部位管道全部为管道且还有管道间连接，所以该部位也要分块施工，施工块为 600～800mm 间距，遇见管道焊接处要错开布置，避开管道腐蚀。下载后可任意编辑3.水冷风室施工技术要点：① 在密封钢板处耐磨层中，每隔 600mm 左右留 4mm 宽膨胀缝，预留膨胀缝后，在缝中塞入两层 δ3mm 的硅酸铝耐火纤维毡即可；② 耐火浇注料施工时必须立模浇注施工，不得手工涂抹（由于厚度薄，面积大，生产材料应具备足够的自流平性能，包含适量的硅微分和分散剂大有必要）。三、炉膛下部密相区1.炉膛布风板和台阶采纳刚玉莫来石耐磨浇注料，浇注料进行微孔化处理，布风...
