锚杆挡墙施工方案()VIP免费

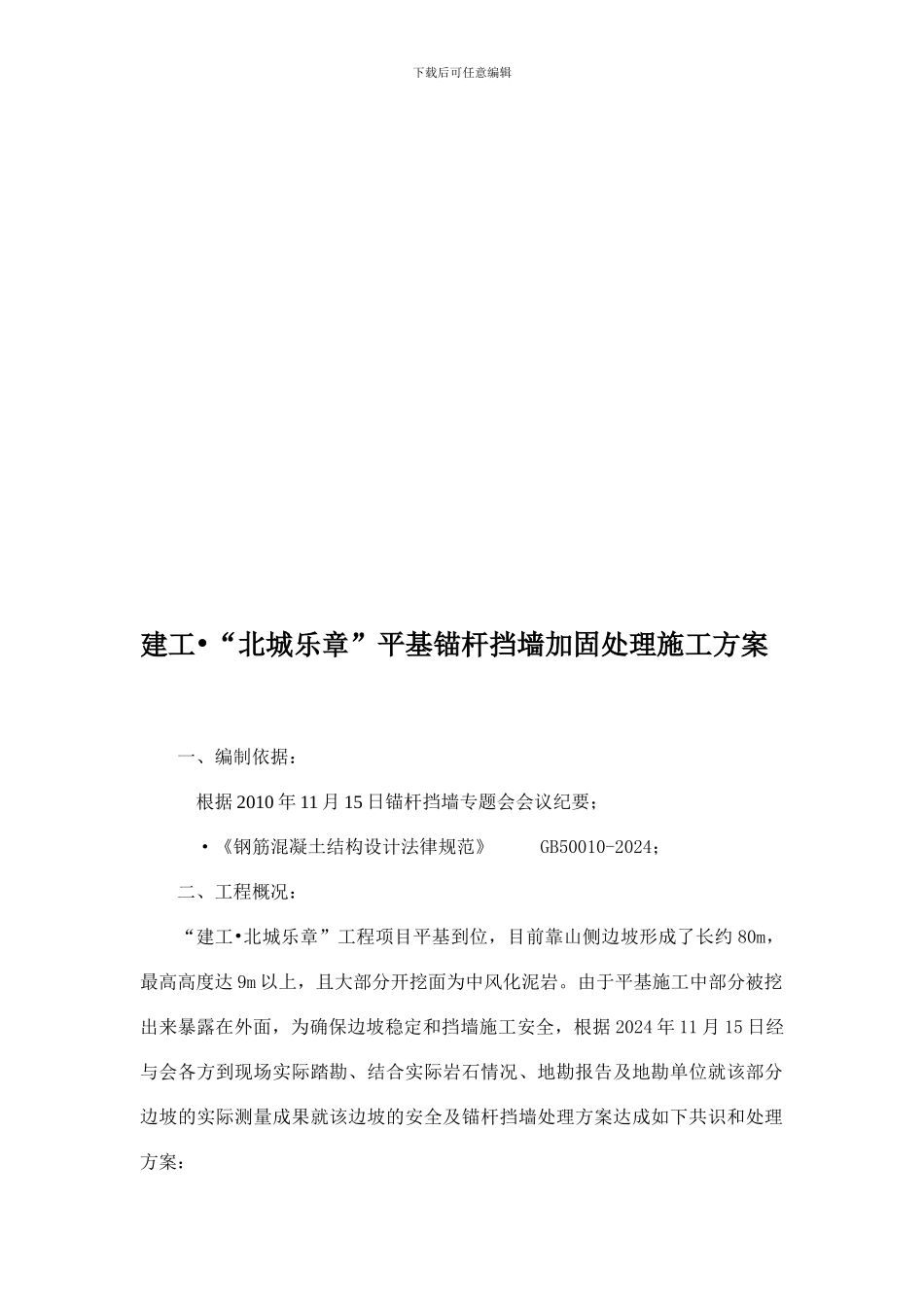

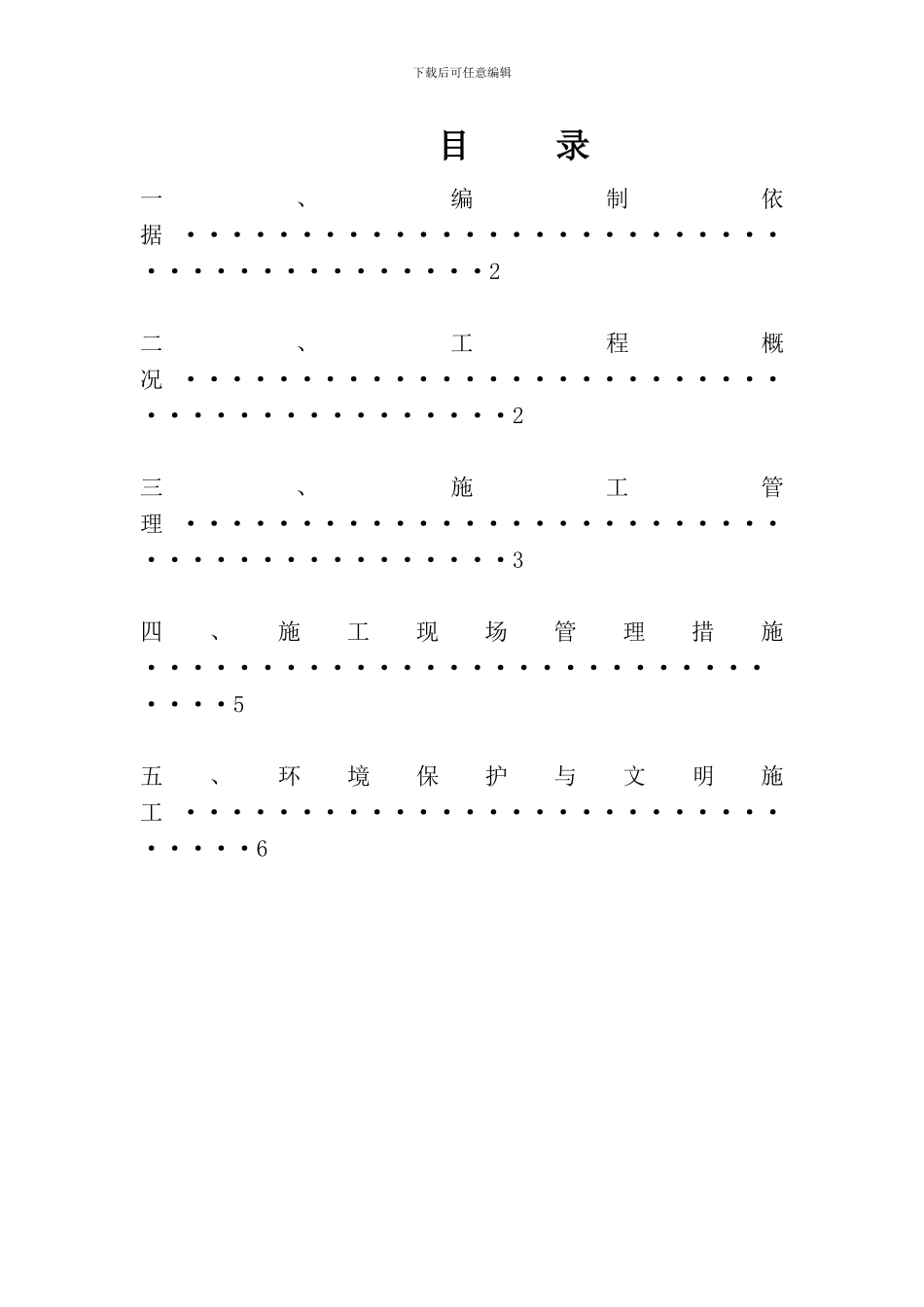

下载后可任意编辑目 录一、编制依据 ·········································2二、工程概况 ··········································2三、施工管理 ··········································3四、施工现场管理措施 ·······························5五、环境保护与文明施工 ·······························6下载后可任意编辑建工•“北城乐章”平基锚杆挡墙加固处理施工方案一、编制依据： 根据 2010 年 11 月 15 日锚杆挡墙专题会会议纪要； ·《钢筋混凝土结构设计法律规范》 GB50010-2024；二、工程概况：“建工•北城乐章”工程项目平基到位，目前靠山侧边坡形成了长约 80m，最高高度达 9m 以上，且大部分开挖面为中风化泥岩。由于平基施工中部分被挖出来暴露在外面，为确保边坡稳定和挡墙施工安全，根据 2024 年 11 月 15 日经与会各方到现场实际踏勘、结合实际岩石情况、地勘报告及地勘单位就该部分边坡的实际测量成果就该边坡的安全及锚杆挡墙处理方案达成如下共识和处理方案：下载后可任意编辑（一）、该边坡无向车库方向内倾现象，目前本身是稳定的，无安全问题。（二）、从后期需回填及长久考虑仍需进行处理，其处理方案如下：1、修剪挡墙上部树枝，并清理修整挡墙表面浮土，做好排水处理，严禁积水。2、挡墙基坑面层喷射 C25 砼：⑴喷射范围：从挡墙基坑底部至坡顶外延超过 500mm，已经暴露的锚杆范围内挂钢筋网片喷射 C25 砼 80mm 厚（内配网片钢筋为单层双向 Φ6.5@200，采纳间距 500×500mm 铆钉固定、铆钉为 Φ12、锚入岩石为 200 长，现场随势绑扎）。未暴露的锚杆范围外喷 C20 素砼 50mm，具体范围现场确定。⑵喷射作业紧跟开挖工作面。⑶喷射作业应分段分片依次进行，喷射顺序应自下而上。3、锚杆端头作锚墩封闭处理，锚墩含于立柱内，锚杆锚入锚墩内、锚入长度≥35d，锚墩内配 Φ14@100，箍筋 Φ8@100，锚墩尺寸 600×400×400mm，如有加宽立柱，具体尺寸现场确定。4、立柱埋深深度≥500mm，高度超过锚杆 300mm，立柱内配 Φ14@100，箍筋 Φ8@200，立柱纵筋底部内锚 10d，顶部采纳焊接连接。5、挡墙与立柱之间空隙采纳素砼浇筑。6、尽快按提出的方案进行作业，避开...
