锚杆支护施工方案VIP免费

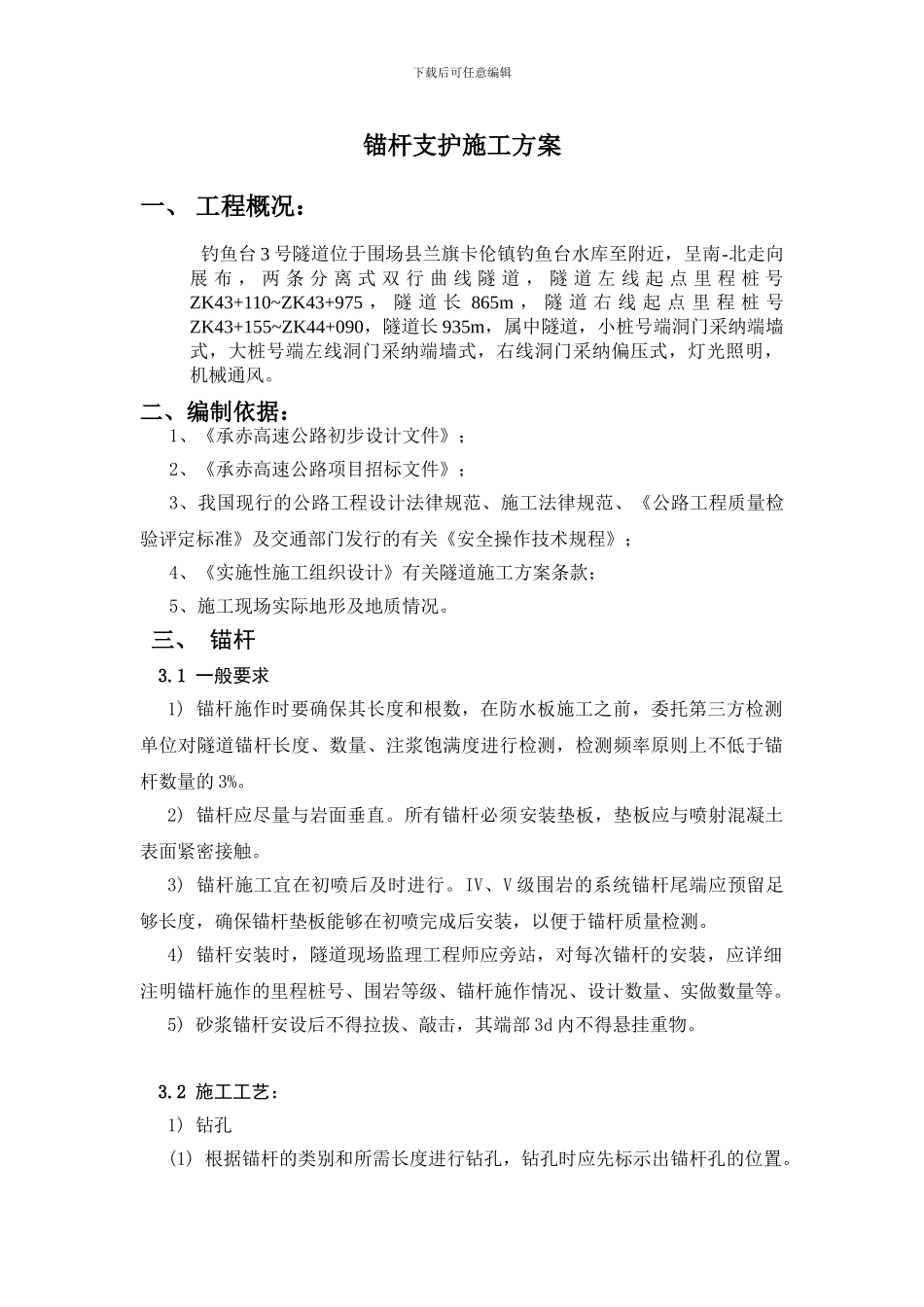

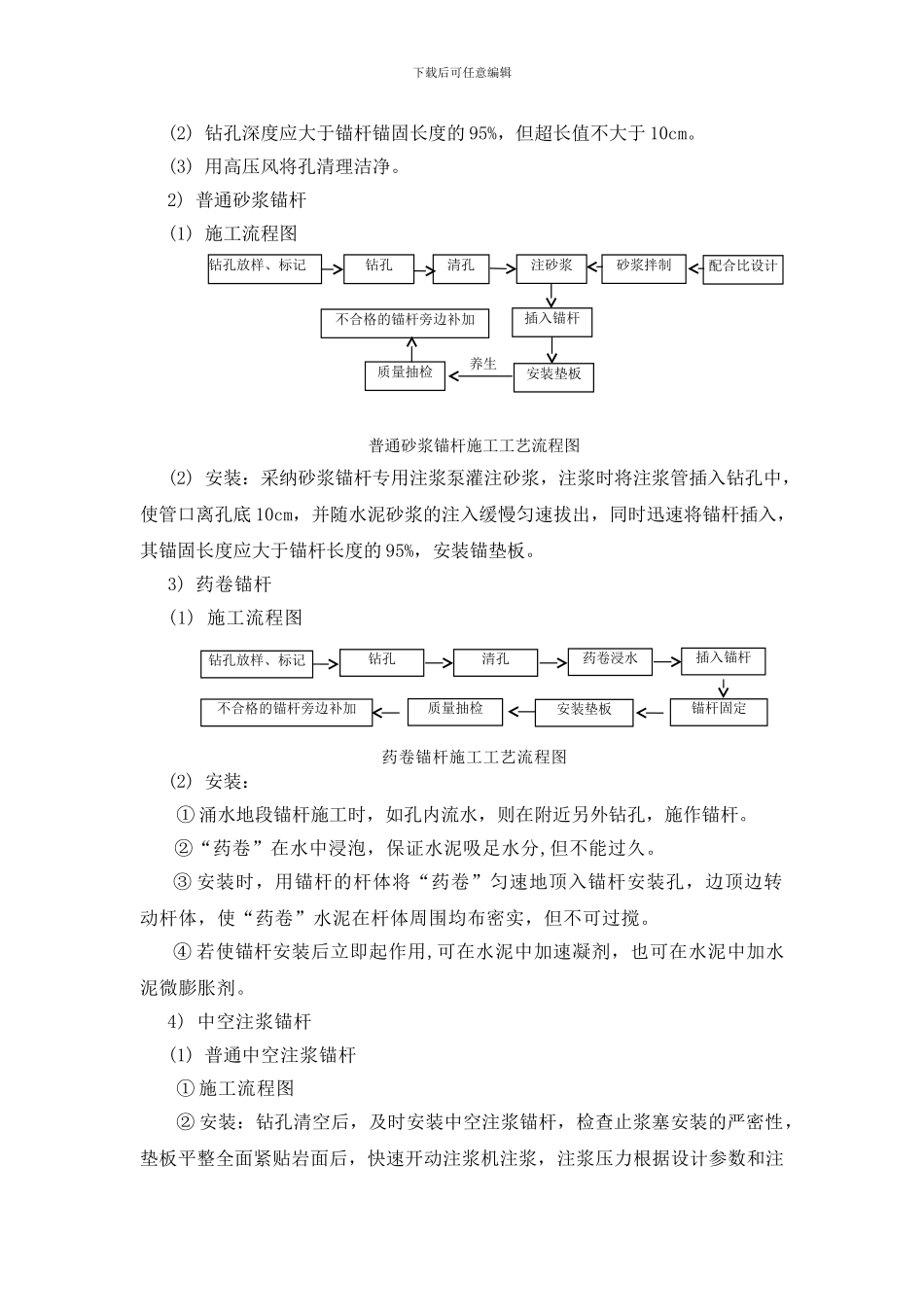

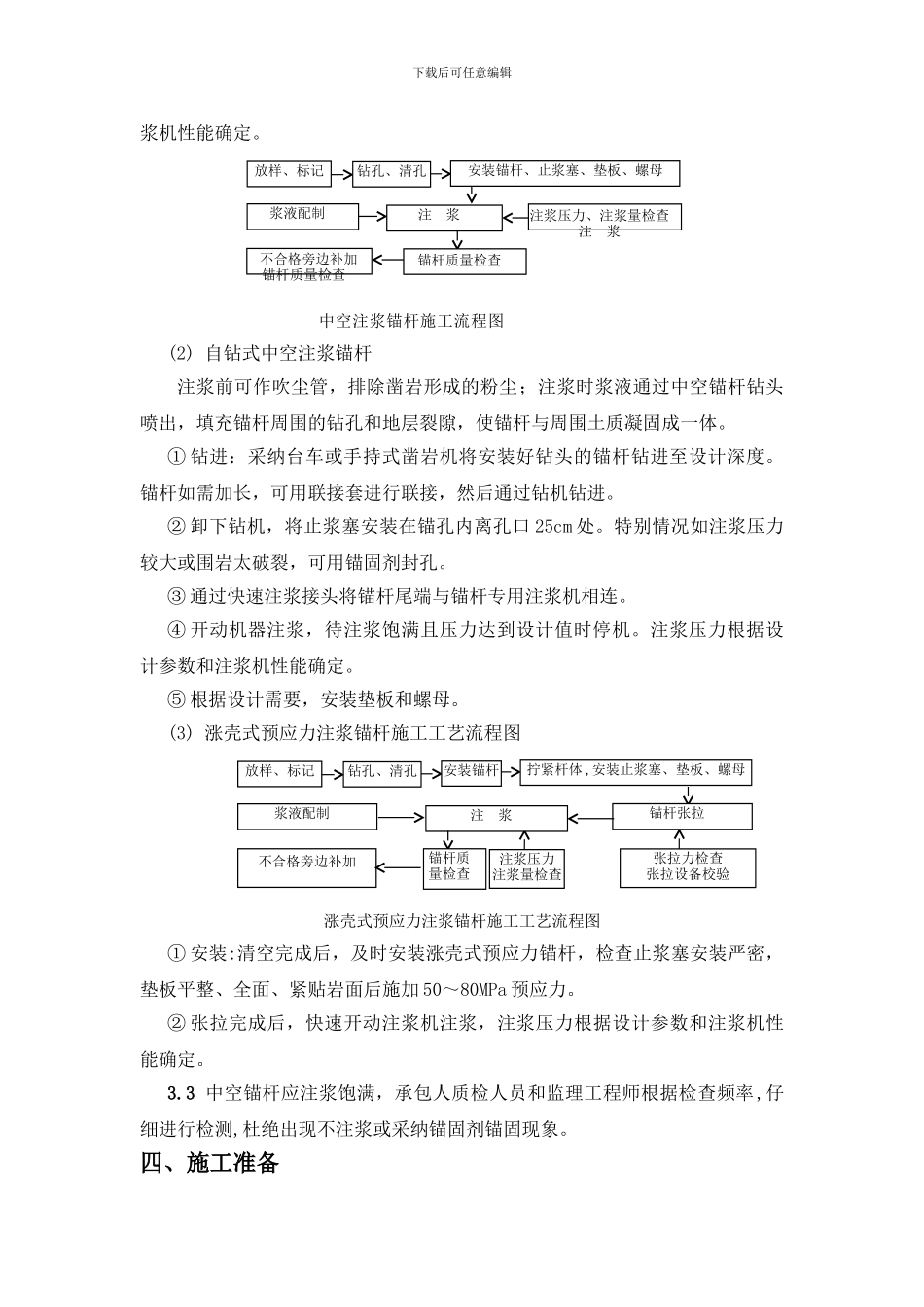

下载后可任意编辑锚杆支护施工方案一、 工程概况： 钓鱼台 3 号隧道位于围场县兰旗卡伦镇钓鱼台水库至附近，呈南-北走向展 布 ， 两 条 分 离 式 双 行 曲 线 隧 道 ， 隧 道 左 线 起 点 里 程 桩 号ZK43+110~ZK43+975 ， 隧 道 长 865m ， 隧 道 右 线 起 点 里 程 桩 号ZK43+155~ZK44+090，隧道长 935m，属中隧道，小桩号端洞门采纳端墙式，大桩号端左线洞门采纳端墙式，右线洞门采纳偏压式，灯光照明，机械通风。二、编制依据：1、《承赤高速公路初步设计文件》；2、《承赤高速公路项目招标文件》；3、我国现行的公路工程设计法律规范、施工法律规范、《公路工程质量检验评定标准》及交通部门发行的有关《安全操作技术规程》；4、《实施性施工组织设计》有关隧道施工方案条款；5、施工现场实际地形及地质情况。三、 锚杆 3.1 一般要求1) 锚杆施作时要确保其长度和根数，在防水板施工之前，委托第三方检测单位对隧道锚杆长度、数量、注浆饱满度进行检测，检测频率原则上不低于锚杆数量的 3%。2) 锚杆应尽量与岩面垂直。所有锚杆必须安装垫板，垫板应与喷射混凝土表面紧密接触。3) 锚杆施工宜在初喷后及时进行。IV、V 级围岩的系统锚杆尾端应预留足够长度，确保锚杆垫板能够在初喷完成后安装，以便于锚杆质量检测。4) 锚杆安装时，隧道现场监理工程师应旁站，对每次锚杆的安装，应详细注明锚杆施作的里程桩号、围岩等级、锚杆施作情况、设计数量、实做数量等。5) 砂浆锚杆安设后不得拉拔、敲击，其端部 3d 内不得悬挂重物。 3.2 施工工艺：1) 钻孔(1) 根据锚杆的类别和所需长度进行钻孔，钻孔时应先标示出锚杆孔的位置。下载后可任意编辑(2) 钻孔深度应大于锚杆锚固长度的 95%，但超长值不大于 10cm。(3) 用高压风将孔清理洁净。2) 普通砂浆锚杆 (1) 施工流程图普通砂浆锚杆施工工艺流程图(2) 安装：采纳砂浆锚杆专用注浆泵灌注砂浆，注浆时将注浆管插入钻孔中，使管口离孔底 10cm，并随水泥砂浆的注入缓慢匀速拔出，同时迅速将锚杆插入，其锚固长度应大于锚杆长度的 95%，安装锚垫板。3) 药卷锚杆 (1) 施工流程图药卷锚杆施工工艺流程图(2) 安装：① 涌水地段锚杆施工时，如孔内流水，则在附近另外钻孔，施作锚杆。②“药卷”在水中浸泡，保证水泥吸足水分,但不能过久。③ 安装时，用锚杆的杆体将“药卷”匀速地顶入锚杆安装孔，边顶边转动杆体，使“药卷”水泥...
