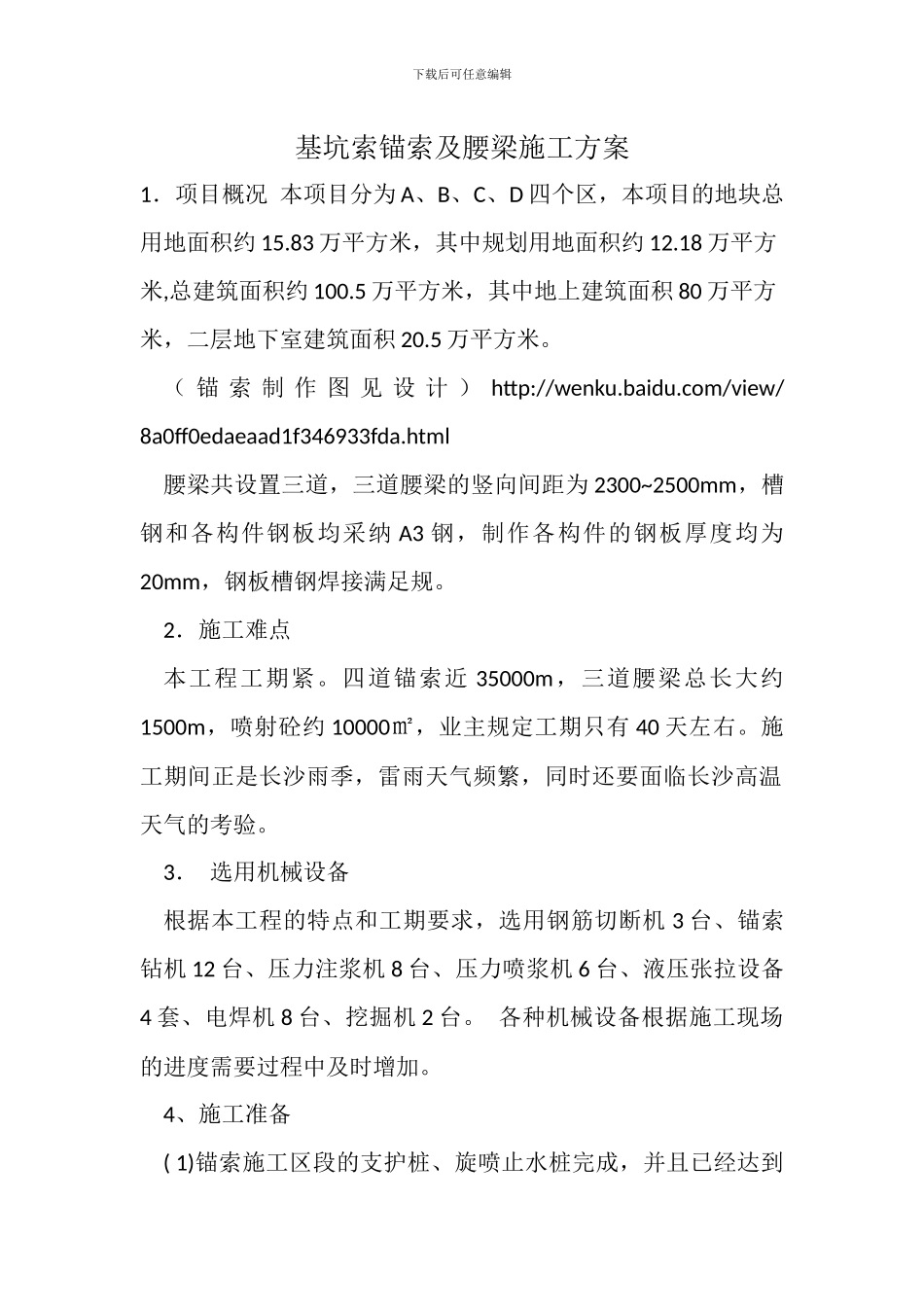

下载后可任意编辑基坑索锚索及腰梁施工方案1．项目概况 本项目分为 A、B、C、D 四个区，本项目的地块总用地面积约 15.83 万平方米，其中规划用地面积约 12.18 万平方米,总建筑面积约 100.5 万平方米，其中地上建筑面积 80 万平方米，二层地下室建筑面积 20.5 万平方米。（ 锚 索 制 作 图 见 设 计 ） http://wenku.baidu.com/view/8a0ff0edaeaad1f346933fda.html腰梁共设置三道，三道腰梁的竖向间距为 2300~2500mm，槽钢和各构件钢板均采纳 A3 钢，制作各构件的钢板厚度均为20mm，钢板槽钢焊接满足规。2．施工难点本工程工期紧。四道锚索近 35000m，三道腰梁总长大约1500m，喷射砼约 10000㎡，业主规定工期只有 40 天左右。施工期间正是长沙雨季，雷雨天气频繁，同时还要面临长沙高温天气的考验。3． 选用机械设备根据本工程的特点和工期要求，选用钢筋切断机 3 台、锚索钻机 12 台、压力注浆机 8 台、压力喷浆机 6 台、液压张拉设备4 套、电焊机 8 台、挖掘机 2 台。 各种机械设备根据施工现场的进度需要过程中及时增加。4、施工准备( 1)锚索施工区段的支护桩、旋喷止水桩完成，并且已经达到下载后可任意编辑一定强度。 (2)用挖掘机将操作面开挖平整出来。(3)锚索材料、注浆管、水泥等材料准备就位。(4)机械设备及劳动力准备到位。二﹑锚索腰梁及挂网喷砼施工艺（一）﹑锚索施工工艺本工程的锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中。穿过边坡滑动面的预应力锚索（钢绞线），直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。1．施工工艺及流程图如下：2．钻孔。钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采纳全套管锚索钻机，钻头直径为150mm。钻机钻孔时，按锚索设计长度将钻孔所需钻杆摆放整锚索制作钻 孔锚索安装挂网喷砼二次注浆一次注浆锚索腰梁张拉外部保护割除多余钢绞线锚头锁定下载后可任意编辑齐，钻杆用完，孔深也恰好到位。3．渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也...
