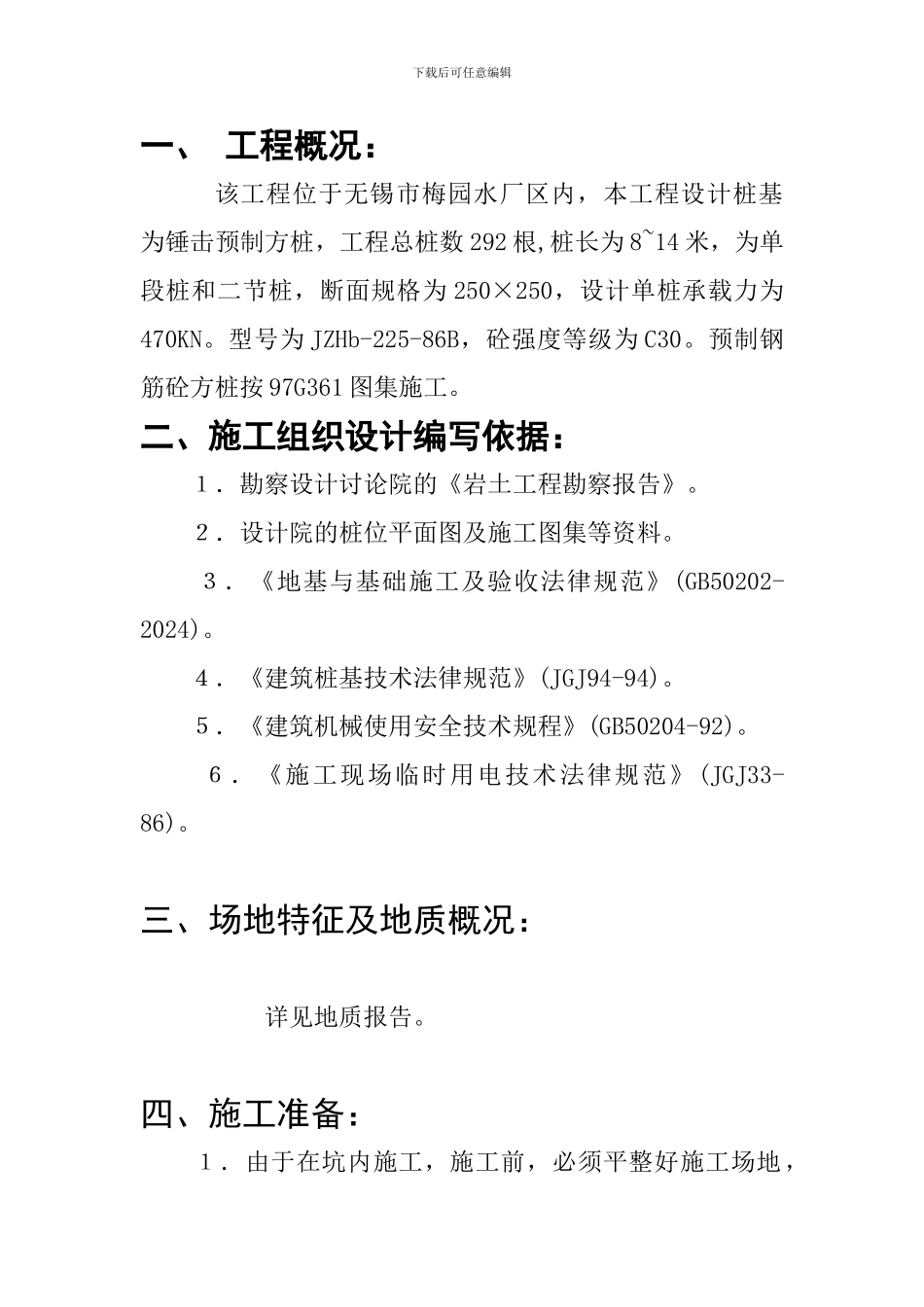

下载后可任意编辑一、 工程概况：该工程位于无锡市梅园水厂区内，本工程设计桩基为锤击预制方桩，工程总桩数 292 根,桩长为 8~14 米，为单段桩和二节桩，断面规格为 250×250，设计单桩承载力为470KN。型号为 JZHb-225-86B，砼强度等级为 C30。预制钢筋砼方桩按 97G361 图集施工。二、施工组织设计编写依据： １．勘察设计讨论院的《岩土工程勘察报告》。 ２．设计院的桩位平面图及施工图集等资料。 ３．《地基与基础施工及验收法律规范》(GB50202-2024)。 ４．《建筑桩基技术法律规范》(JGJ94-94)。 ５．《建筑机械使用安全技术规程》(GB50204-92)。 ６．《施工现场临时用电技术法律规范》(JGJ33-86)。三、场地特征及地质概况： 详见地质报告。四、施工准备： １．由于在坑内施工，施工前，必须平整好施工场地，下载后可任意编辑按施工组织设计在场地四周和中间开挖排水沟并设置集水井，修筑必要的临时施工便道，并进行封闭式施工。 ２．在施压前，由现场向建设单位接收工程坐标、水准点等书面材料，并进行复测。 ３．在机械进场前，施工场地负责测放样桩，控制桩等，请建设、监理、设计等单位对桩位进行复测，以保证桩位的准确性。 ４．桩基轴线应从基准线引出。在打桩地区附近设置的水准 点，其位置应不受打桩影响，数量不得少于２个，开工前经复核后妥善保护，施工中应常常复核。 ５．对进场成品必须要求进行检验，并按规定做好记录合格后方可使用，对不合格的成品严禁使用和退场。 ６．机械进场与组装。 7、清除地上、地下一切障碍物。 五、施工方法： 当吊车将桩吊入轨道内后，操作人员利用把桩送至一定的桩位上，通过支撑油缸来调整桩的垂直度，最后靠锤击力将桩缓缓地打入地下，这样往复多次，来完成成桩。预制锤击方桩：本工程采纳一台 DD18 桩机，它有桩架、锤头、桩帽、卷扬机、钢索滑轮组和送桩器组成。打桩时，开动卷扬机通过桩架顶梁，逐步将桩吊入桩帽下，并放天桩位上方，下载后可任意编辑再启动桩锤把桩逐渐打入土中。其工艺流程、施工程序见下面：（一）、 流 程 图： 桩架就位测量放线、 桩的堆放位置 甲方验收 检 验 吊 桩 运 桩 打 桩 检查焊接材料 接桩 加送桩器打桩至设计标高 拔出送桩器 桩机移位下载后可任意编辑 （二）、具体施工方法：打桩程序和接桩方法 ：打桩沉桩一般都实行分段打入，逐渐接长的方法。打桩施工: 打桩顺序由一侧向单一方向进行，以减少沉桩挤土...
