锦江桥箱梁预制施工方案VIP免费

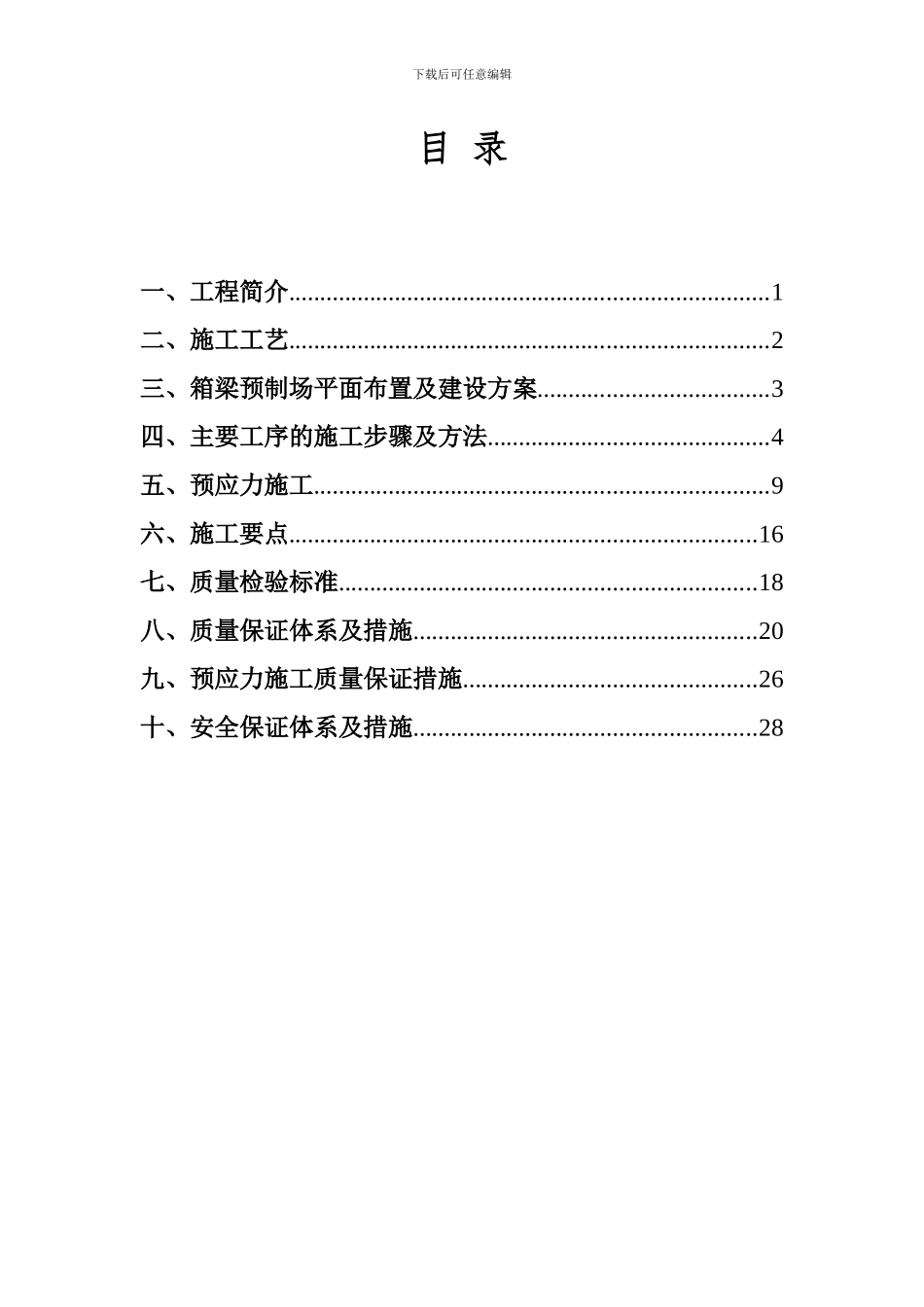

下载后可任意编辑目 录一、工程简介.............................................................................1二、施工工艺.............................................................................2三、箱梁预制场平面布置及建设方案.....................................3四、主要工序的施工步骤及方法.............................................4五、预应力施工.........................................................................9六、施工要点...........................................................................16七、质量检验标准...................................................................18八、质量保证体系及措施.......................................................20九、预应力施工质量保证措施...............................................26十、安全保证体系及措施.......................................................28 下载后可任意编辑一、工程简介高安市环城东路北起高铁大道，终点至老环城南路与 942 乡道交叉口，道路全长 11.257km，宽 48 米，起讫里程为 K0+000～K11+257.093。跨锦江大桥起止桩号为 K4+897~K5+499,全长 602 米，桥宽 35 米，并与河道斜交，全桥为 17 跨 35 米先简支后结构连续小箱梁，小箱梁单幅每孔为 12 片箱梁，箱梁横向中距宽 2.945 米，梁高 1.8 米，顶底、腹板厚为 20cm，腹板、底板端部截面加厚至32cm，边、中梁的预制宽度均为 2.4 米，中、边梁在梁 1/4、跨中、3/4 处各设一道中横隔板，共三道。预应力成孔均采纳塑料波纹管，小箱梁中、边梁预应力均采纳 4φs15.2、5φs15.2、6φs15.2 的钢绞线，每片梁布置 10 束。1制梁台座施工验收，涂脱模剂安装一边侧模模板制造或修整绑扎钢筋，安装预应力孔道检查、测量模板安装其余模板浇筑砼，砼养护砼拌制，运输，检验拆除模板张拉预应力束预应力束孔道压浆压试块起吊放于存梁台座张拉设备校验下载后可任意编辑二、施工工艺箱梁工艺流程图压浆不实、不饱满2下载后可任意编辑三、箱梁预制场平面布置及建设方案全桥共有 35 米预制箱梁 204 片，为方便管理，集中在一个预制场进行预制施工。预制场平面布置及建设方案如下：1、预制场地布设预制梁场拟规划在龙工大道 G320 国道路口北侧 1000m 处，占地面积约 7 亩。根据施工计划安排和运输架设的需...
