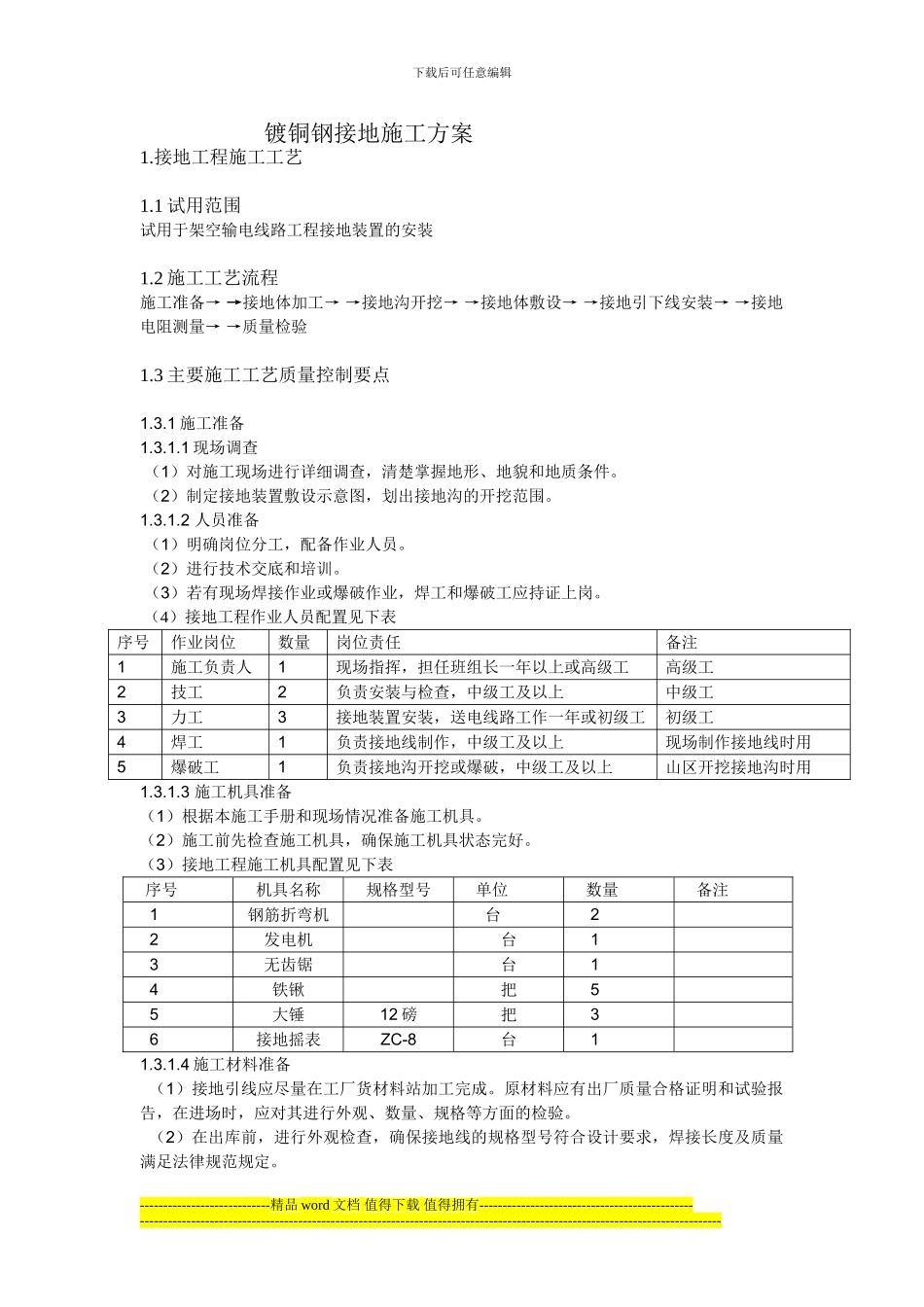

镀铜钢接地施工方案VIP免费

下载后可任意编辑 镀铜钢接地施工方案1.接地工程施工工艺1.1 试用范围试用于架空输电线路工程接地装置的安装1.2 施工工艺流程施工准备→ →接地体加工→ →接地沟开挖→ →接地体敷设→ →接地引下线安装→ →接地电阻测量→ →质量检验1.3 主要施工工艺质量控制要点1.3.1 施工准备1.3.1.1 现场调查 （1）对施工现场进行详细调查，清楚掌握地形、地貌和地质条件。 （2）制定接地装置敷设示意图，划出接地沟的开挖范围。1.3.1.2 人员准备 （1）明确岗位分工，配备作业人员。 （2）进行技术交底和培训。 （3）若有现场焊接作业或爆破作业，焊工和爆破工应持证上岗。 （4）接地工程作业人员配置见下表序号作业岗位数量岗位责任备注1施工负责人1现场指挥，担任班组长一年以上或高级工高级工2技工2负责安装与检查，中级工及以上中级工3力工3接地装置安装，送电线路工作一年或初级工初级工4焊工1负责接地线制作，中级工及以上现场制作接地线时用5爆破工1负责接地沟开挖或爆破，中级工及以上山区开挖接地沟时用1.3.1.3 施工机具准备（1）根据本施工手册和现场情况准备施工机具。（2）施工前先检查施工机具，确保施工机具状态完好。（3）接地工程施工机具配置见下表 序号机具名称规格型号 单位 数量 备注 1钢筋折弯机 台 2 2发电机台 1 3无齿锯台 1 4铁锹把 5 5大锤12 磅把 3 6接地摇表ZC-8台 11.3.1.4 施工材料准备 （1）接地引线应尽量在工厂货材料站加工完成。原材料应有出厂质量合格证明和试验报告，在进场时，应对其进行外观、数量、规格等方面的检验。 （2）在出库前，进行外观检查，确保接地线的规格型号符合设计要求，焊接长度及质量满足法律规范规定。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 （3）检查接地线的镀铜、镀锌长度和质量满足设计要求和规程规定。 （4）接地工程材料见下表（每基杆塔所用材料） 接地工程材料一览表序号材料名称规格单位数量备注1接地棒Ø14.2/2500根4镀铜圆钢2接地引下线Ø10/5000根2镀铜镀锡3焊粉150 型包4热熔焊接4热熔模具T 型、一型个2直接 T 接5铁丝8 号米2固定杆塔引线1.3.1.5 技术准备施工前完成接地工程施工作业指导书，接地工...
