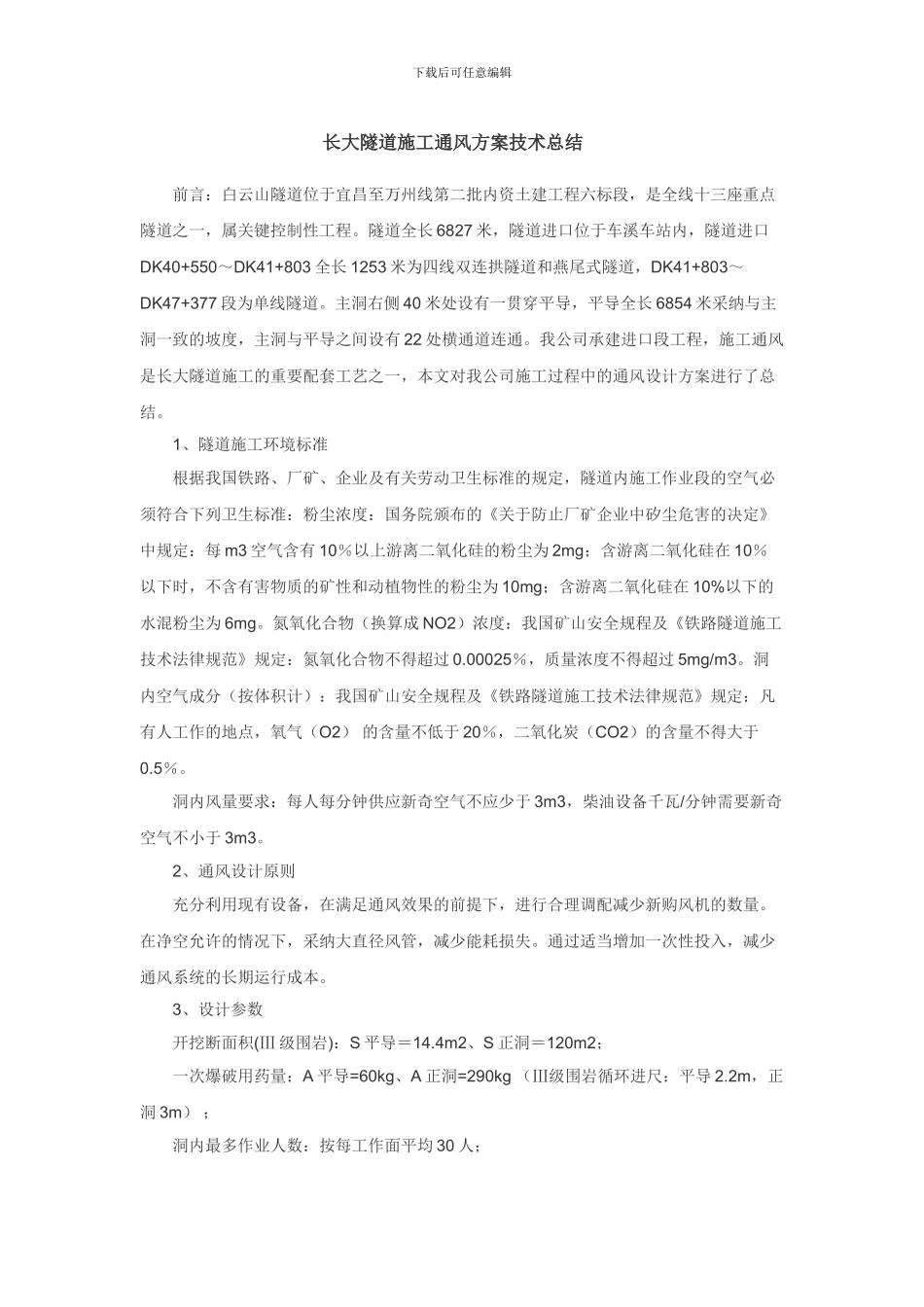

下载后可任意编辑长大隧道施工通风方案技术总结前言：白云山隧道位于宜昌至万州线第二批内资土建工程六标段，是全线十三座重点隧道之一，属关键控制性工程。隧道全长 6827 米，隧道进口位于车溪车站内，隧道进口DK40+550～DK41+803 全长 1253 米为四线双连拱隧道和燕尾式隧道，DK41+803～DK47+377 段为单线隧道。主洞右侧 40 米处设有一贯穿平导，平导全长 6854 米采纳与主洞一致的坡度，主洞与平导之间设有 22 处横通道连通。我公司承建进口段工程，施工通风是长大隧道施工的重要配套工艺之一，本文对我公司施工过程中的通风设计方案进行了总结。1、隧道施工环境标准根据我国铁路、厂矿、企业及有关劳动卫生标准的规定，隧道内施工作业段的空气必须符合下列卫生标准：粉尘浓度：国务院颁布的《关于防止厂矿企业中矽尘危害的决定》中规定：每 m3 空气含有 10％以上游离二氧化硅的粉尘为 2mg；含游离二氧化硅在 10％以下时，不含有害物质的矿性和动植物性的粉尘为 10mg；含游离二氧化硅在 10%以下的水混粉尘为 6mg。氮氧化合物（换算成 NO2）浓度：我国矿山安全规程及《铁路隧道施工技术法律规范》规定：氮氧化合物不得超过 0.00025％，质量浓度不得超过 5mg/m3。洞内空气成分（按体积计）：我国矿山安全规程及《铁路隧道施工技术法律规范》规定：凡有人工作的地点，氧气（O2）的含量不低于 20％，二氧化炭（CO2）的含量不得大于0.5％。洞内风量要求：每人每分钟供应新奇空气不应少于 3m3，柴油设备千瓦/分钟需要新奇空气不小于 3m3。2、通风设计原则充分利用现有设备，在满足通风效果的前提下，进行合理调配减少新购风机的数量。在净空允许的情况下，采纳大直径风管，减少能耗损失。通过适当增加一次性投入，减少通风系统的长期运行成本。3、设计参数开挖断面积(Ⅲ 级围岩)：S 平导＝14.4m2、S 正洞＝120m2；一次爆破用药量：A 平导=60kg、A 正洞=290kg （Ⅲ级围岩循环进尺：平导 2.2m，正洞 3m） ；洞内最多作业人数：按每工作面平均 30 人；下载后可任意编辑爆破后通风排烟时间：ｔ＝30min；通风管：采纳 φ1.2m 软管和 φ0.8m 软管两种；管道百米漏风率：β＝1.2％；风管沿程摩阻系数（达西系数：λ＝0.01）：a＝pλ/8＝3.0×10-4kg.s2/m2；最大压入通风长度：L 平导=2000m；L 正洞=1250m。4、风量计算从四个方面考虑，具体为按洞内允许最低风速计算得 Q1；按洞内最多工作人员数计算得 Q2；按排除...
