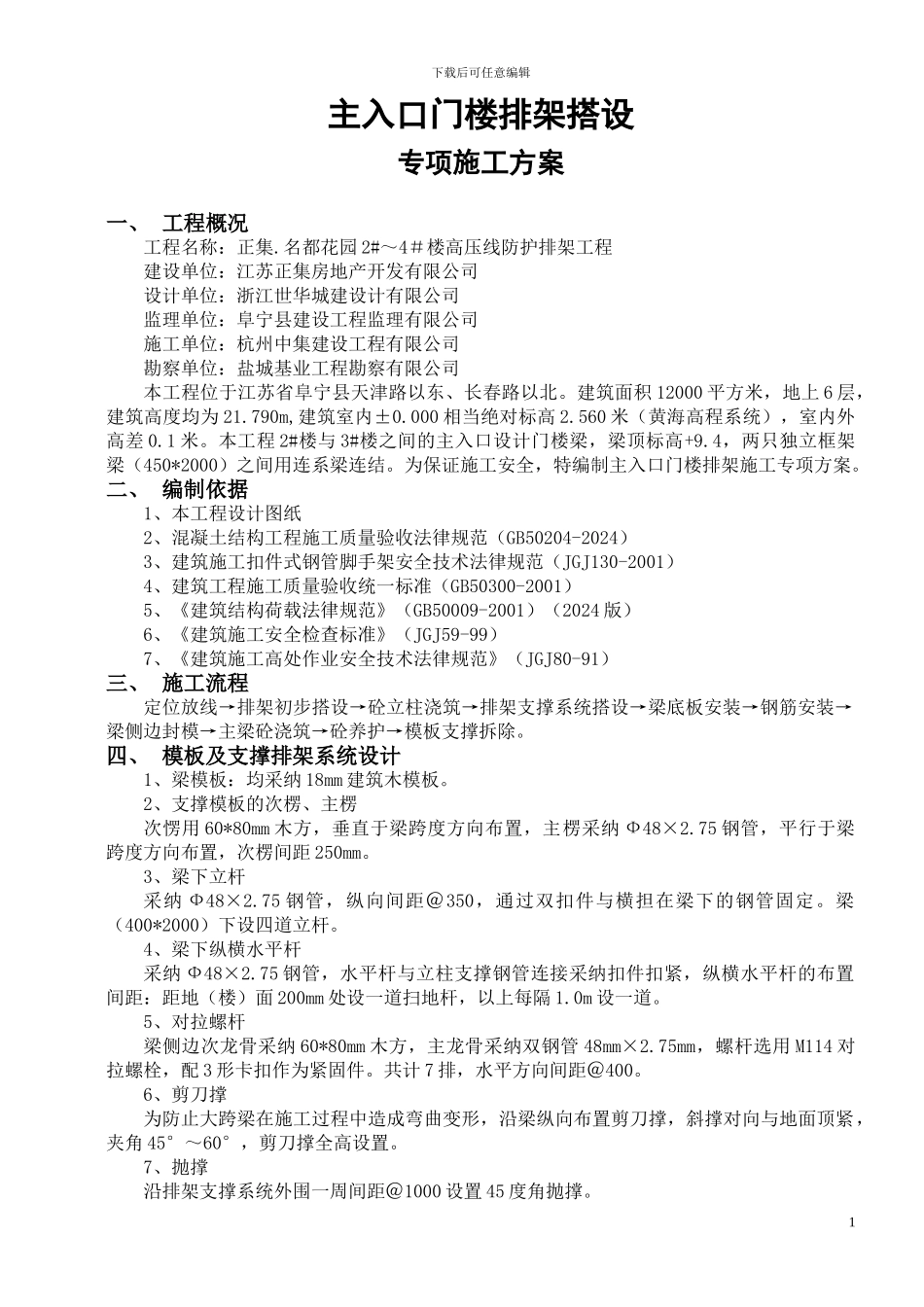

下载后可任意编辑主入口门楼排架搭设专项施工方案一、 工程概况工程名称：正集.名都花园 2#～4＃楼高压线防护排架工程建设单位：江苏正集房地产开发有限公司设计单位：浙江世华城建设计有限公司监理单位：阜宁县建设工程监理有限公司施工单位：杭州中集建设工程有限公司勘察单位：盐城基业工程勘察有限公司本工程位于江苏省阜宁县天津路以东、长春路以北。建筑面积 12000 平方米，地上 6 层，建筑高度均为 21.790m,建筑室内±0.000 相当绝对标高 2.560 米（黄海高程系统），室内外高差 0.1 米。本工程 2#楼与 3#楼之间的主入口设计门楼梁，梁顶标高+9.4，两只独立框架梁（450*2000）之间用连系梁连结。为保证施工安全，特编制主入口门楼排架施工专项方案。二、 编制依据1、本工程设计图纸2、混凝土结构工程施工质量验收法律规范（GB50204-2024）3、建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130-2001）4、建筑工程施工质量验收统一标准（GB50300-2001）5、《建筑结构荷载法律规范》（GB50009-2001）（2024 版）6、《建筑施工安全检查标准》（JGJ59-99）7、《建筑施工高处作业安全技术法律规范》（JGJ80-91）三、 施工流程定位放线→排架初步搭设→砼立柱浇筑→排架支撑系统搭设→梁底板安装→钢筋安装→梁侧边封模→主梁砼浇筑→砼养护→模板支撑拆除。四、 模板及支撑排架系统设计1、梁模板：均采纳 18mm 建筑木模板。2、支撑模板的次楞、主楞次愣用 60*80mm 木方，垂直于梁跨度方向布置，主楞采纳 Ф48×2.75 钢管，平行于梁跨度方向布置，次楞间距 250mm。3、梁下立杆采纳 Ф48×2.75 钢管，纵向间距＠350，通过双扣件与横担在梁下的钢管固定。梁（400*2000）下设四道立杆。4、梁下纵横水平杆采纳 Ф48×2.75 钢管，水平杆与立柱支撑钢管连接采纳扣件扣紧，纵横水平杆的布置间距：距地（楼）面 200mm 处设一道扫地杆，以上每隔 1.0m 设一道。5、对拉螺杆梁侧边次龙骨采纳 60*80mm 木方，主龙骨采纳双钢管 48mm×2.75mm，螺杆选用 M114 对拉螺栓，配 3 形卡扣作为紧固件。共计 7 排，水平方向间距＠400。6、剪刀撑为防止大跨梁在施工过程中造成弯曲变形，沿梁纵向布置剪刀撑，斜撑对向与地面顶紧，夹角 45°～60°，剪刀撑全高设置。7、抛撑沿排架支撑系统外围一周间距＠1000 设置 45 度角抛撑。 1下载后可任意编辑五、 排架搭设1、施工准备技术人员应熟悉图纸。项目部组织物料进场，其中...
