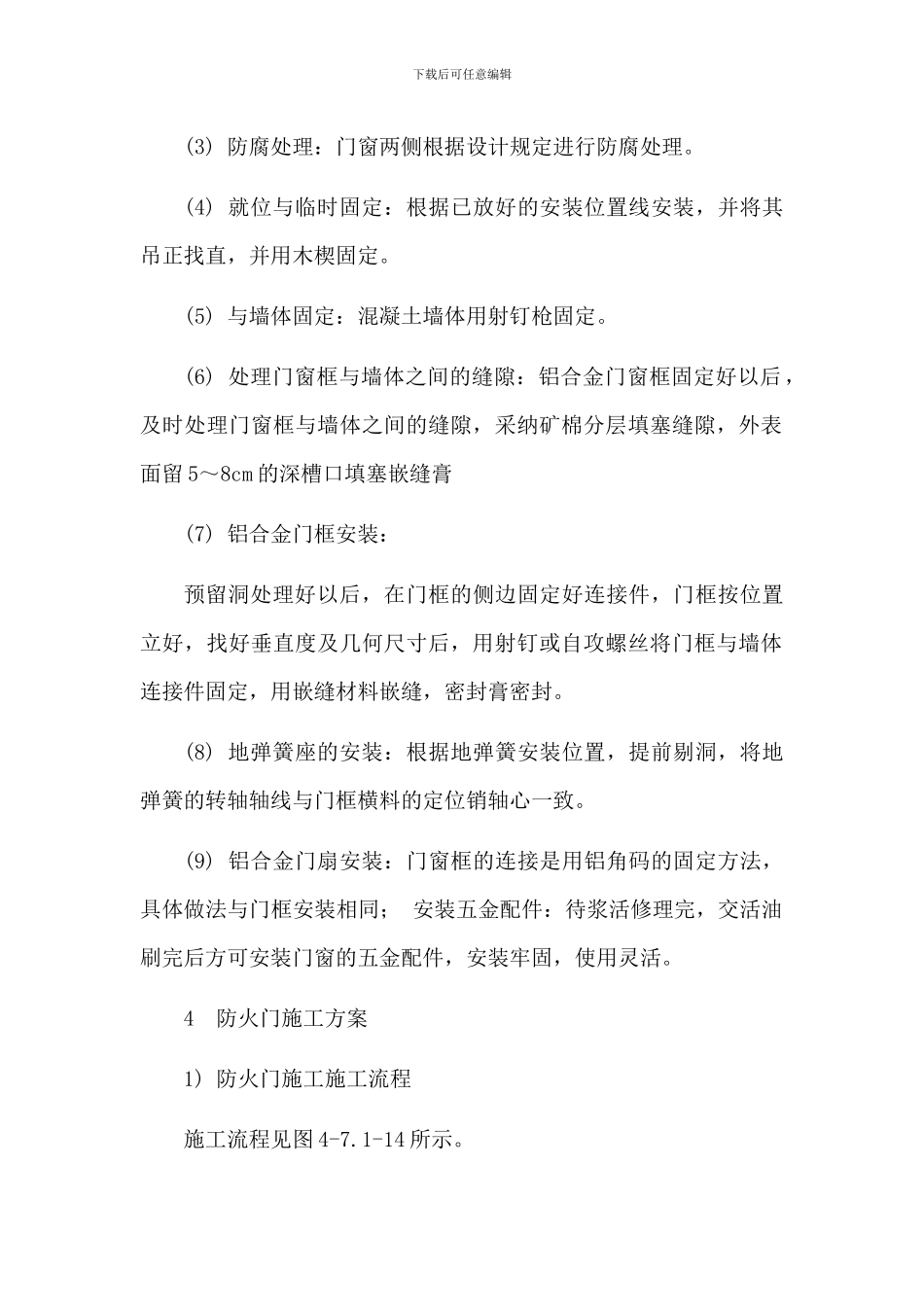

图 4-7.1-13 铝合金门窗施工流程弹线找规矩门窗洞口处理埋设连接铁件铝合金门窗拆包检查安装门窗密封条线按图编号运至安装地点检查保护膜铝合金门窗安装门窗口四周嵌缝质量检查安装五金配件纱窗安装清理下载后可任意编辑 门窗工程施工方案本工程门窗主要有铝合金门窗、钢制防火门、防火隔音门、防火卷帘门等。1 铝合金门窗1） 施工工艺流程铝合金门窗工艺流程见图 4-7.1-132）铝合金门窗施工控制要点(1) 弹线找规矩：门窗口的水平线以+50cm 线为准，往上返，量出窗下皮标高，弹线找直，每层窗下皮在统一水平线上。(2) 墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的位置。下载后可任意编辑(3) 防腐处理：门窗两侧根据设计规定进行防腐处理。(4) 就位与临时固定：根据已放好的安装位置线安装，并将其吊正找直，并用木楔固定。(5) 与墙体固定：混凝土墙体用射钉枪固定。(6) 处理门窗框与墙体之间的缝隙：铝合金门窗框固定好以后，及时处理门窗框与墙体之间的缝隙，采纳矿棉分层填塞缝隙，外表面留 5～8cm 的深槽口填塞嵌缝膏(7) 铝合金门框安装：预留洞处理好以后，在门框的侧边固定好连接件，门框按位置立好，找好垂直度及几何尺寸后，用射钉或自攻螺丝将门框与墙体连接件固定，用嵌缝材料嵌缝，密封膏密封。(8) 地弹簧座的安装：根据地弹簧安装位置，提前剔洞，将地弹簧的转轴轴线与门框横料的定位销轴心一致。(9) 铝合金门扇安装：门窗框的连接是用铝角码的固定方法，具体做法与门框安装相同； 安装五金配件：待浆活修理完，交活油刷完后方可安装门窗的五金配件，安装牢固，使用灵活。4 防火门施工方案1) 防火门施工施工流程施工流程见图 4-7.1-14 所示。弹线定位立门框安装门扇附件图 4-7.1-14 防火门安装施工流程下载后可任意编辑2) 施工控制要点见表 4-7.1-14 所示表 4-7.1-14 防火门施工控制要点序号项目控制要点1弹线定位按设计要求尺寸、标高和方向，划出门框位置线。2立门框1 先拆掉门框下部的固定板，凡框内高度比门山的高度大于 30mm 者，洞口两侧地面须设留凹槽。2 门框一般埋入±0.00 标高以下 20mm，须保证框口上下尺寸相同，允许误差<1.5mm，对角线允许误差<2mm。3 将门框用木楔临时固定在洞口，经校正合格后，固定木楔，门框铁脚与预埋铁板焊牢。4 在框两上角墙上开洞，向框内灌注 M10 水泥素浆，待其凝固后方配门扇，冬季施工应注意防寒，水泥素浆浇注后...
