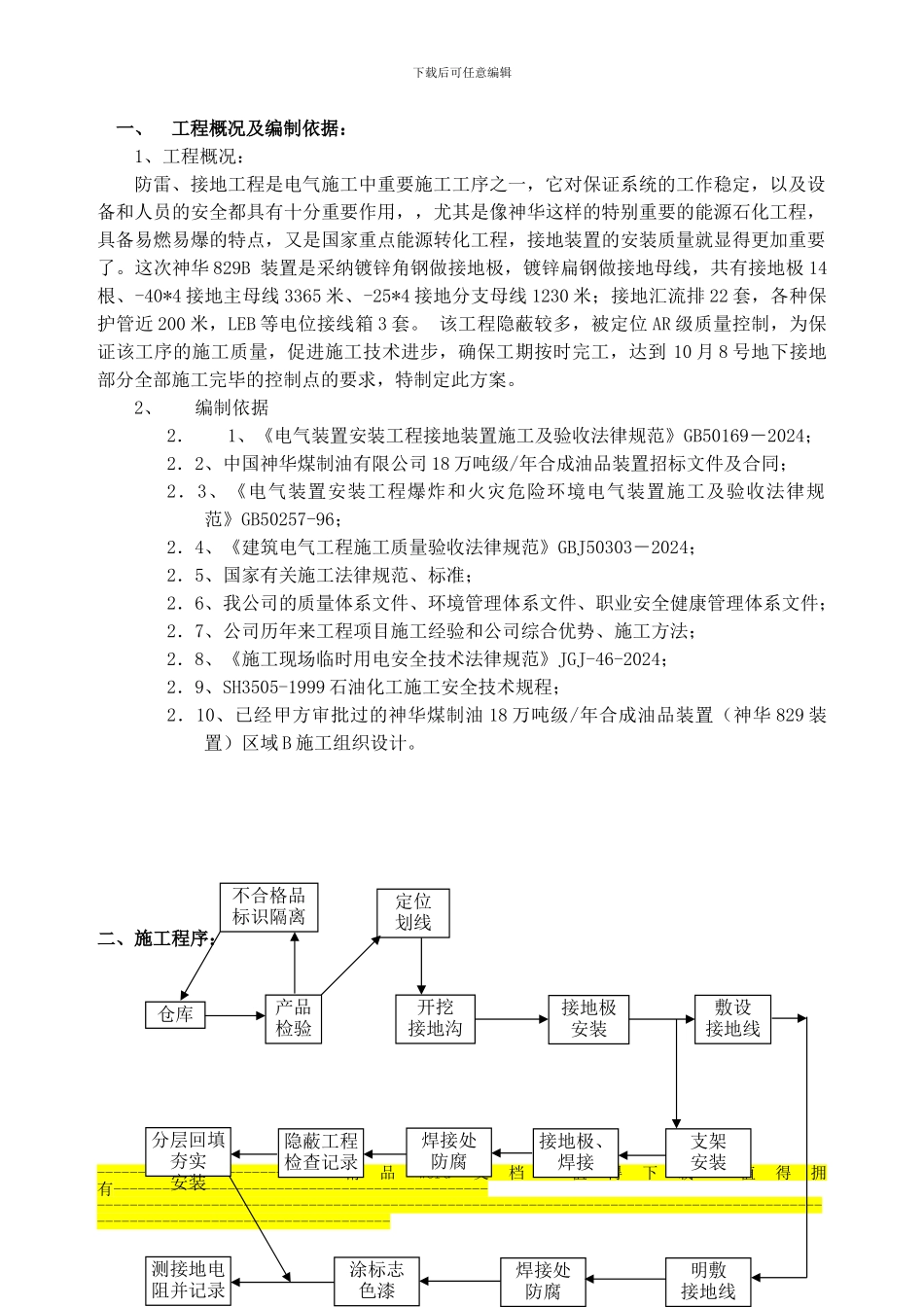

下载后可任意编辑一、工程概况及编制依据：1、工程概况：防雷、接地工程是电气施工中重要施工工序之一，它对保证系统的工作稳定，以及设备和人员的安全都具有十分重要作用，，尤其是像神华这样的特别重要的能源石化工程，具备易燃易爆的特点，又是国家重点能源转化工程，接地装置的安装质量就显得更加重要了。这次神华 829B 装置是采纳镀锌角钢做接地极，镀锌扁钢做接地母线，共有接地极 14根、-40*4 接地主母线 3365 米、-25*4 接地分支母线 1230 米；接地汇流排 22 套，各种保护管近 200 米，LEB 等电位接线箱 3 套。 该工程隐蔽较多，被定位 AR 级质量控制，为保证该工序的施工质量，促进施工技术进步，确保工期按时完工，达到 10 月 8 号地下接地部分全部施工完毕的控制点的要求，特制定此方案。2、编制依据2．1、《电气装置安装工程接地装置施工及验收法律规范》GB50169－2024；2．2、中国神华煤制油有限公司 18 万吨级/年合成油品装置招标文件及合同；2．3、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》GB50257-96；2．4、《建筑电气工程施工质量验收法律规范》GBJ50303－2024；2．5、国家有关施工法律规范、标准；2．6、我公司的质量体系文件、环境管理体系文件、职业安全健康管理体系文件；2．7、公司历年来工程项目施工经验和公司综合优势、施工方法；2．8、《施工现场临时用电安全技术法律规范》JGJ-46-2024；2．9、SH3505-1999 石油化工施工安全技术规程；2．10、已经甲方审批过的神华煤制油 18 万吨级/年合成油品装置（神华 829 装置）区域 B 施工组织设计。二、施工程序：----------------------------精品word文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------产品检验定位划线仓库不合格品标识隔离开挖接地沟接地极安装敷设接地线接地极、焊接支架安装焊接处防腐隐蔽工程检查记录分层回填夯实安装焊接处防腐明敷接地线涂标志色漆测接地电阻并记录下载后可任意编辑三、施工方法与技术要求：1、材料出库：1.1、施工前根据施工图材料表仔细核对材料的规格、型号、材质、数量等应符合设计要求，外观完好。材质证、合格证等产品文件应齐全。 1.2、合格产品做好记录并妥善保管。不合格产品应做标识，隔离存放统一退库。2...
