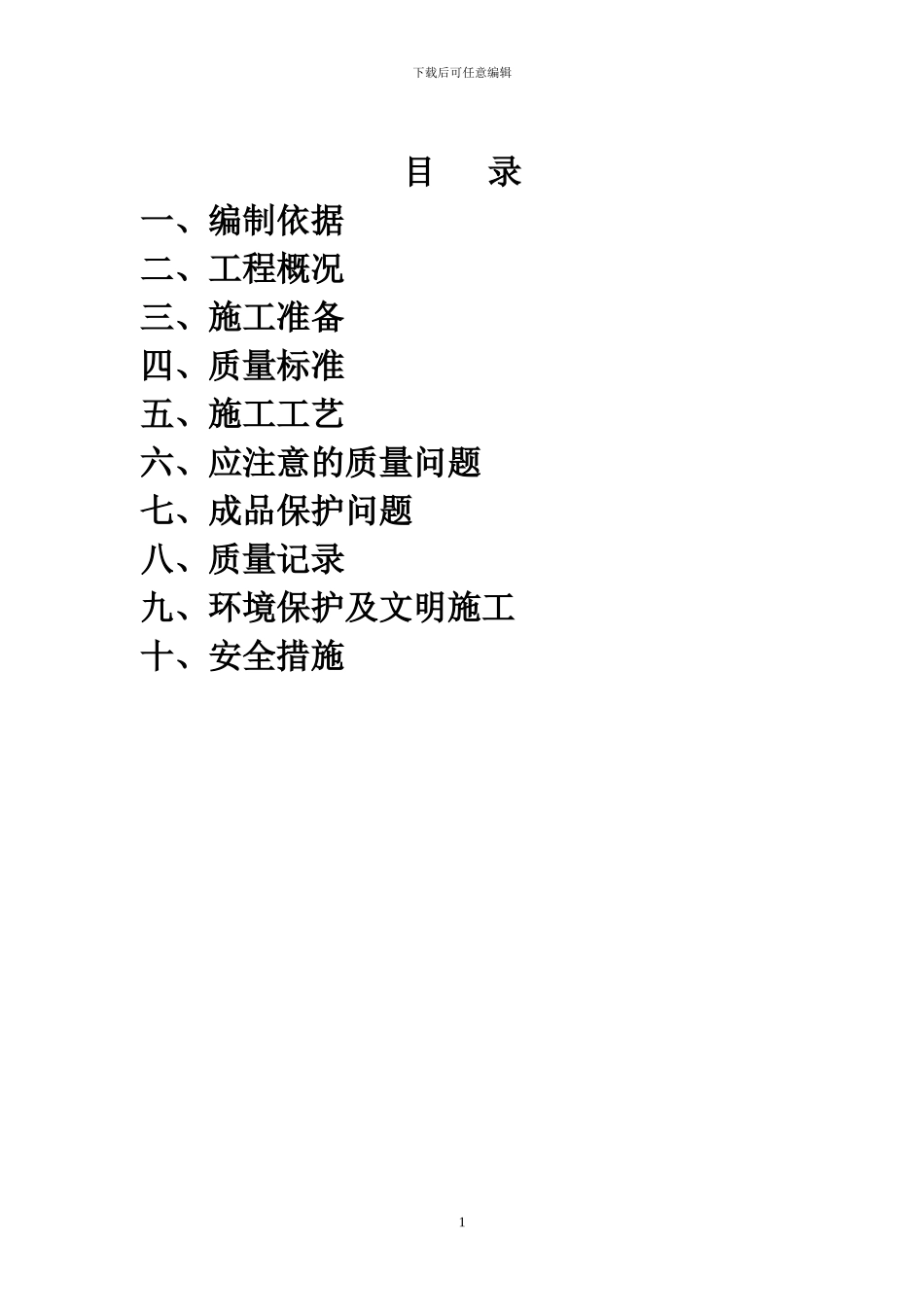

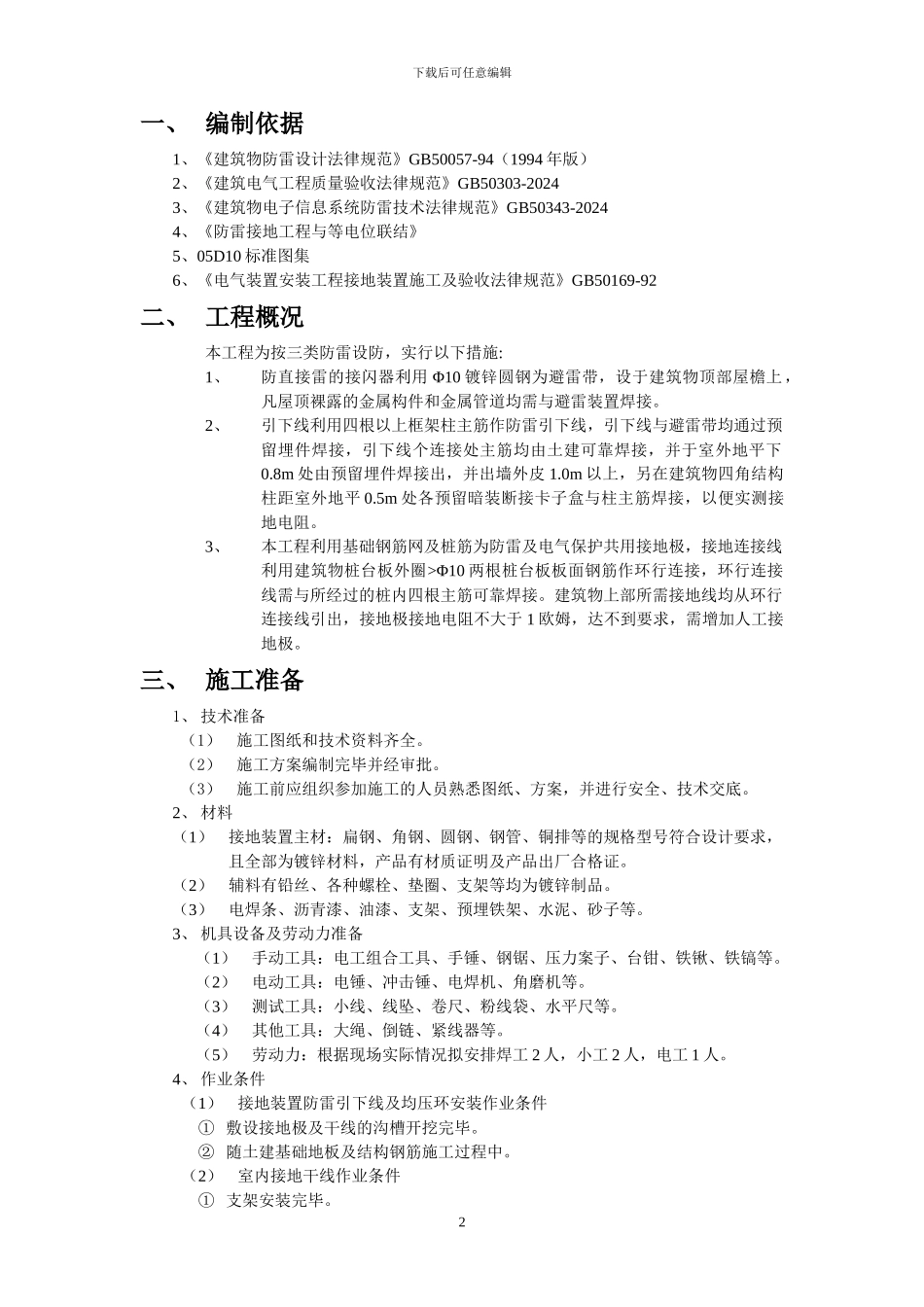

下载后可任意编辑目 录一、编制依据二、工程概况三、施工准备四、质量标准五、施工工艺六、应注意的质量问题七、成品保护问题八、质量记录九、环境保护及文明施工十、安全措施1下载后可任意编辑一、 编制依据1、《建筑物防雷设计法律规范》GB50057-94（1994 年版）2、《建筑电气工程质量验收法律规范》GB50303-20243、《建筑物电子信息系统防雷技术法律规范》GB50343-20244、《防雷接地工程与等电位联结》5、05D10 标准图集6、《电气装置安装工程接地装置施工及验收法律规范》GB50169-92二、 工程概况本工程为按三类防雷设防，实行以下措施:1、防直接雷的接闪器利用 Φ10 镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。2、引下线利用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮 1.0m 以上，另在建筑物四角结构柱距室外地平 0.5m 处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。3、本工程利用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线利用建筑物桩台板外圈>Φ10 两根桩台板板面钢筋作环行连接，环行连接线需与所经过的桩内四根主筋可靠焊接。建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于 1 欧姆，达不到要求，需增加人工接地极。三、 施工准备1、 技术准备（1）施工图纸和技术资料齐全。（2）施工方案编制完毕并经审批。（3）施工前应组织参加施工的人员熟悉图纸、方案，并进行安全、技术交底。2、 材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为镀锌材料，产品有材质证明及产品出厂合格证。（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。3、 机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。（2）电动工具：电锤、冲击锤、电焊机、角磨机等。（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。（4）其他工具：大绳、倒链、紧线器等。（5）劳动力：根据现场实际情况拟安排焊工 2 人，小工 2 人，电工 1 人。4、 作业条件（1）接地装置防雷引下线及均压环安装作业条件① 敷设接地极及干线的沟槽开挖完毕。② 随土建基础地板及结构钢筋施工过...
