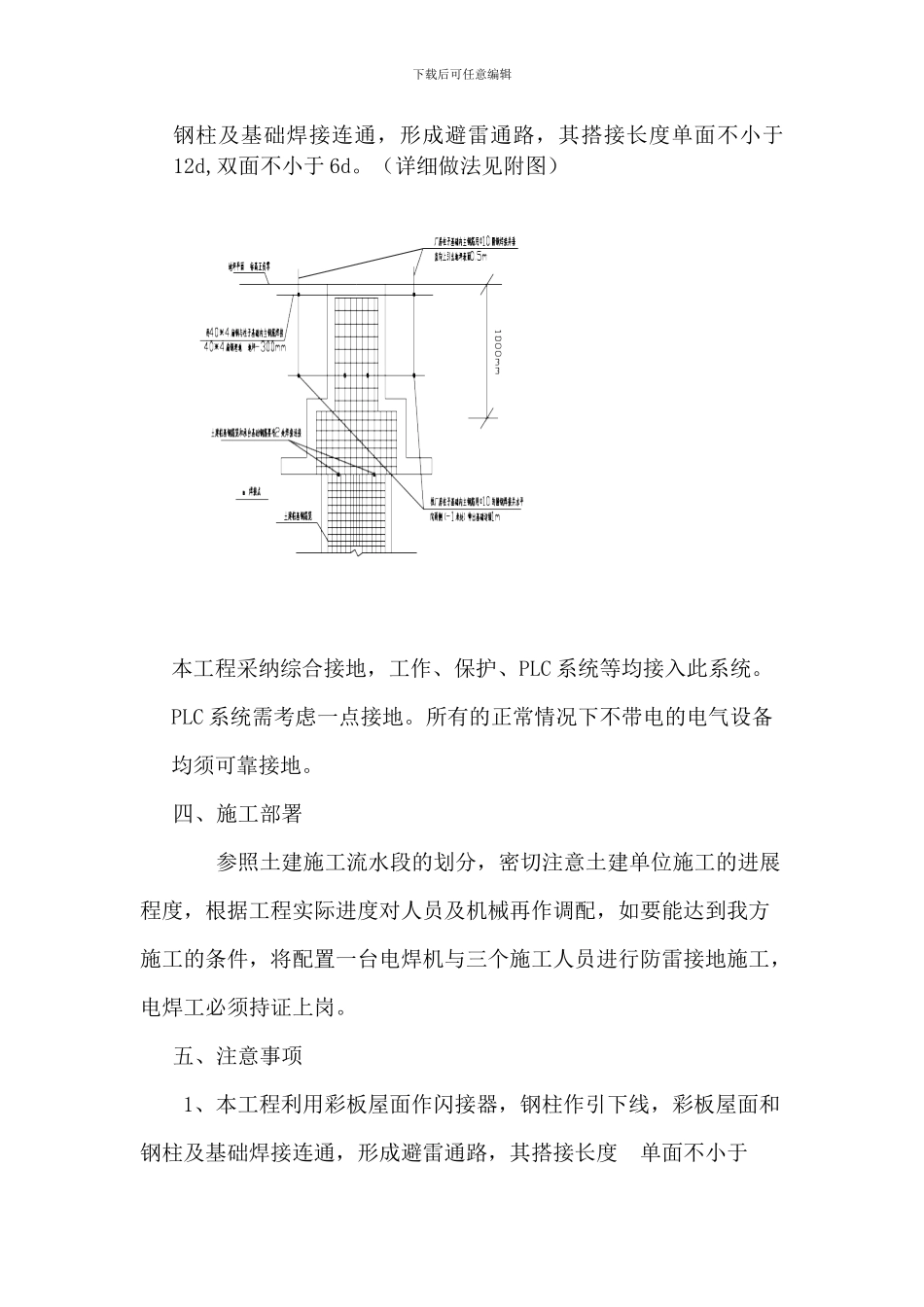

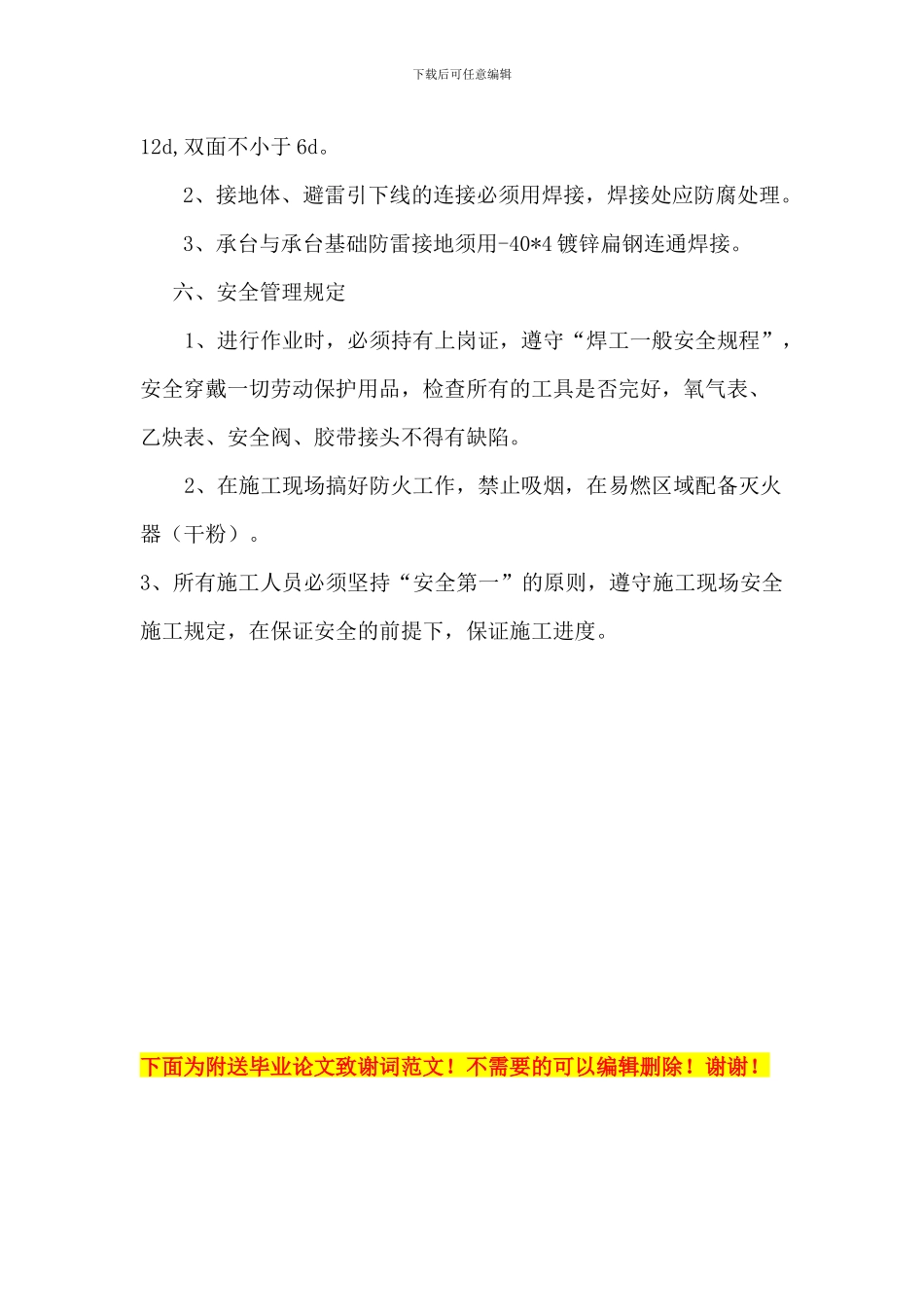

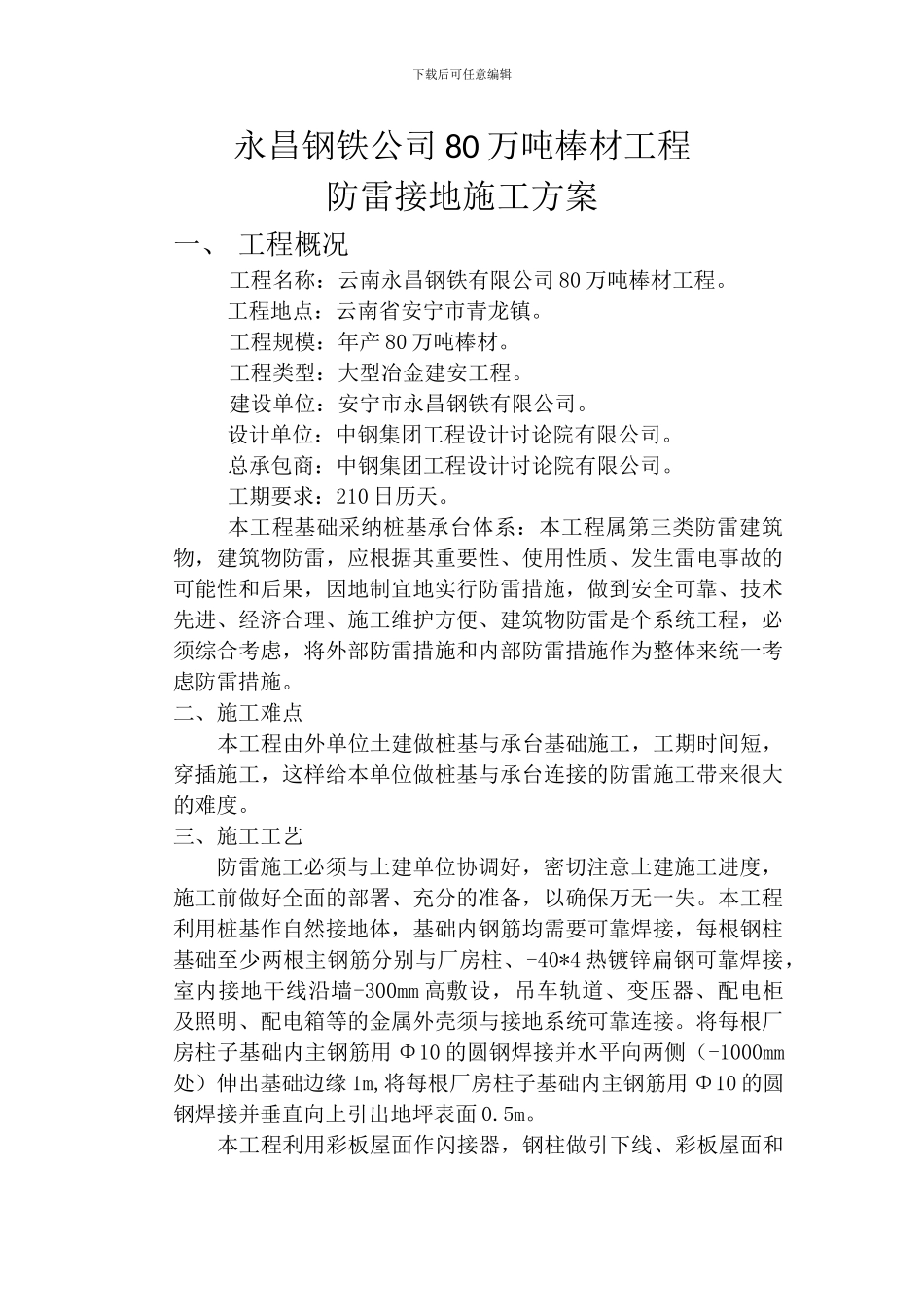

下载后可任意编辑永昌钢铁公司 80 万吨棒材工程防雷接地施工方案一、 工程概况工程名称：云南永昌钢铁有限公司 80 万吨棒材工程。工程地点：云南省安宁市青龙镇。工程规模：年产 80 万吨棒材。工程类型：大型冶金建安工程。建设单位：安宁市永昌钢铁有限公司。设计单位：中钢集团工程设计讨论院有限公司。总承包商：中钢集团工程设计讨论院有限公司。工期要求：210 日历天。本工程基础采纳桩基承台体系：本工程属第三类防雷建筑物，建筑物防雷，应根据其重要性、使用性质、发生雷电事故的可能性和后果，因地制宜地实行防雷措施，做到安全可靠、技术先进、经济合理、施工维护方便、建筑物防雷是个系统工程，必须综合考虑，将外部防雷措施和内部防雷措施作为整体来统一考虑防雷措施。二、施工难点 本工程由外单位土建做桩基与承台基础施工，工期时间短，穿插施工，这样给本单位做桩基与承台连接的防雷施工带来很大的难度。三、施工工艺防雷施工必须与土建单位协调好，密切注意土建施工进度，施工前做好全面的部署、充分的准备，以确保万无一失。本工程利用桩基作自然接地体，基础内钢筋均需要可靠焊接，每根钢柱基础至少两根主钢筋分别与厂房柱、-40*4 热镀锌扁钢可靠焊接，室内接地干线沿墙-300mm 高敷设，吊车轨道、变压器、配电柜及照明、配电箱等的金属外壳须与接地系统可靠连接。将每根厂房柱子基础内主钢筋用 Φ10 的圆钢焊接并水平向两侧（-1000mm处）伸出基础边缘 1m,将每根厂房柱子基础内主钢筋用 Φ10 的圆钢焊接并垂直向上引出地坪表面 0.5m。 本工程利用彩板屋面作闪接器，钢柱做引下线、彩板屋面和下载后可任意编辑钢柱及基础焊接连通，形成避雷通路，其搭接长度单面不小于12d,双面不小于 6d。（详细做法见附图） 本工程采纳综合接地，工作、保护、PLC 系统等均接入此系统。PLC 系统需考虑一点接地。所有的正常情况下不带电的电气设备均须可靠接地。 四、施工部署 参照土建施工流水段的划分，密切注意土建单位施工的进展程度，根据工程实际进度对人员及机械再作调配，如要能达到我方施工的条件，将配置一台电焊机与三个施工人员进行防雷接地施工，电焊工必须持证上岗。 五、注意事项1、本工程利用彩板屋面作闪接器，钢柱作引下线，彩板屋面和钢柱及基础焊接连通，形成避雷通路，其搭接长度 单面不小于下载后可任意编辑12d,双面不小于 6d。2、接地体、避雷引下线的连接必须用焊接，焊接处应防腐处理。3、承台...
