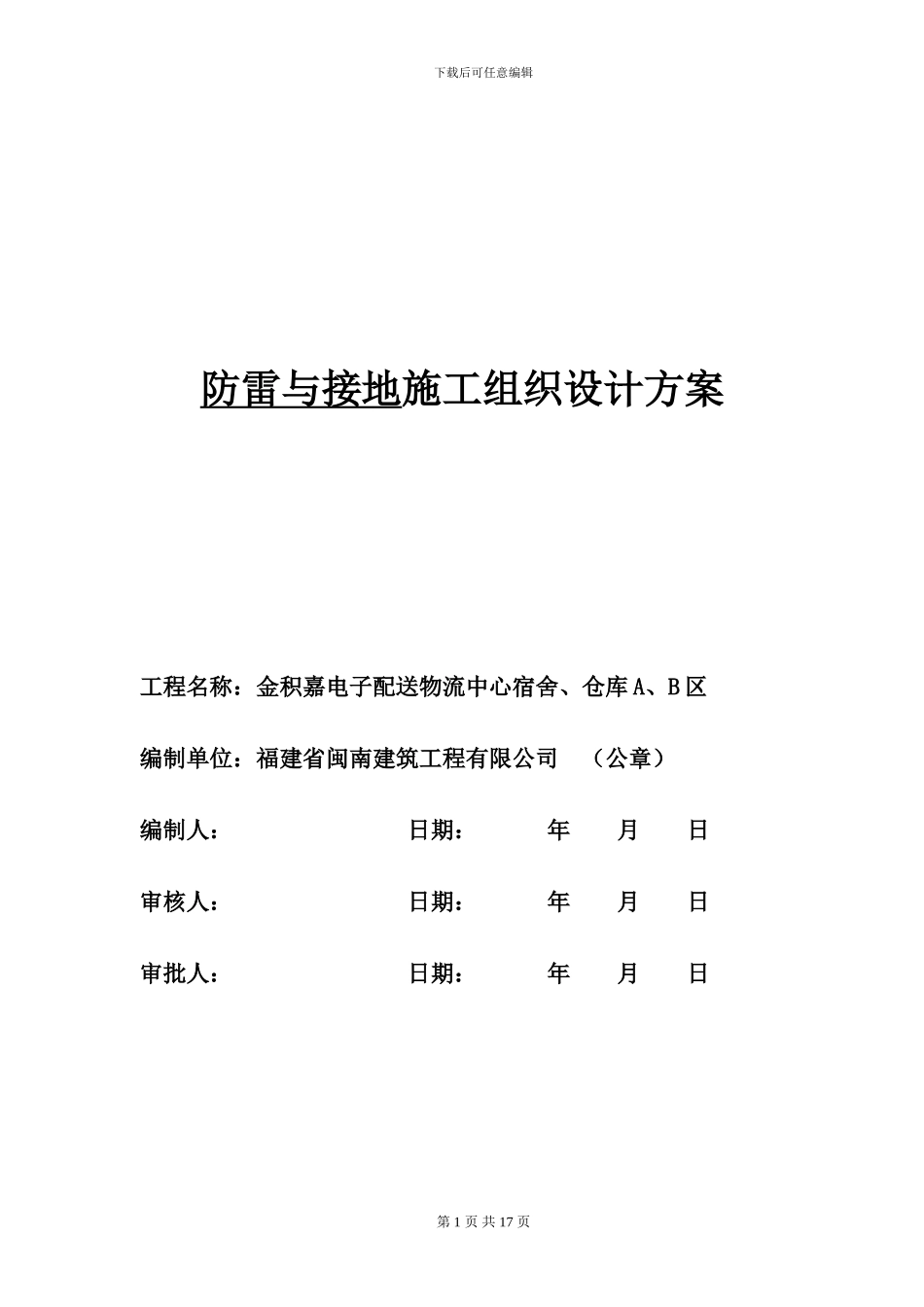

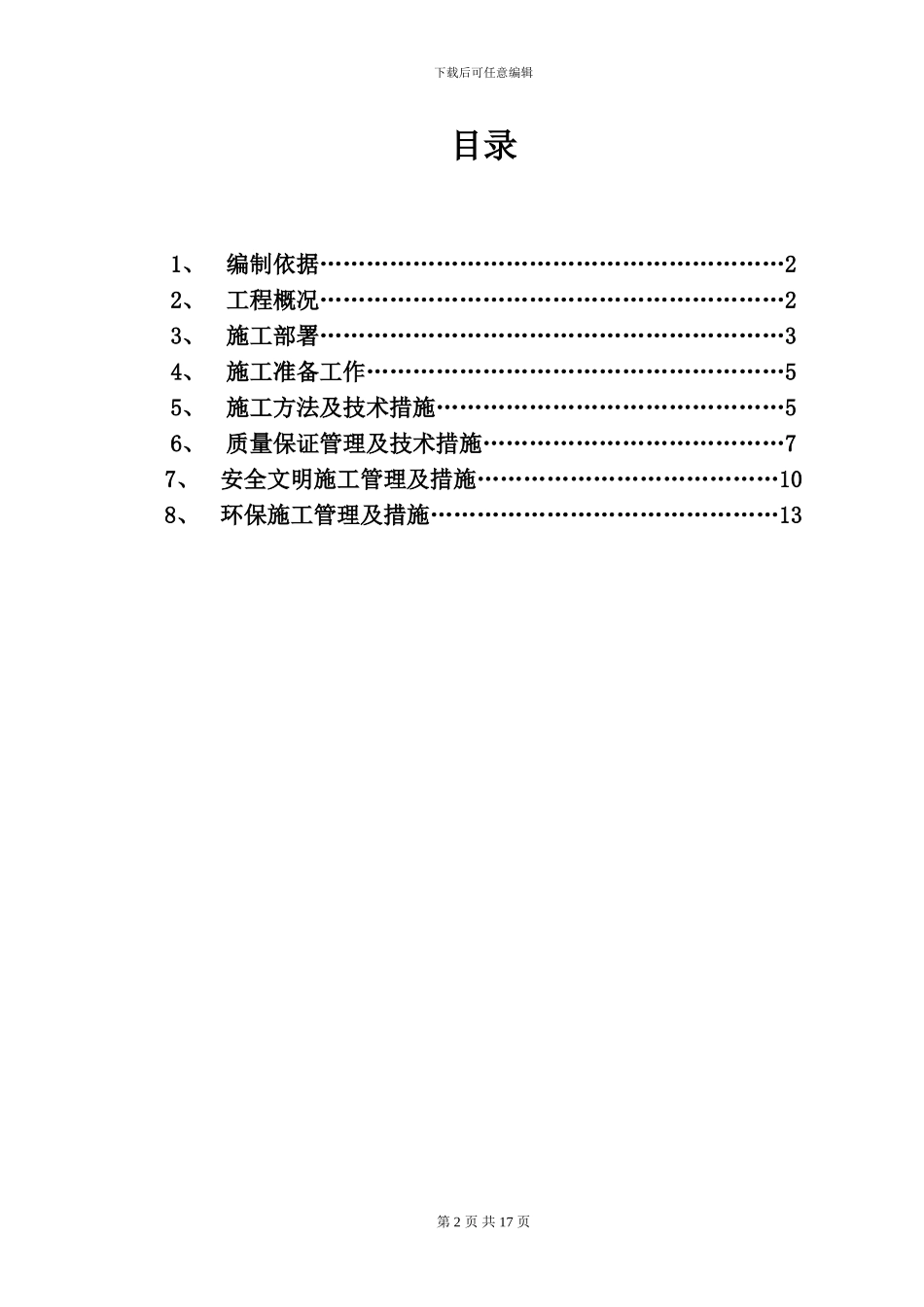

下载后可任意编辑防雷与接地施工组织设计方案工程名称：金积嘉电子配送物流中心宿舍、仓库 A、B 区编制单位：福建省闽南建筑工程有限公司 （公章） 编制人： 日期： 年 月 日审核人： 日期： 年 月 日审批人： 日期： 年 月 日第 1 页 共 17 页下载后可任意编辑目录1、编制依据……………………………………………………22、工程概况……………………………………………………23、施工部署……………………………………………………34、施工准备工作………………………………………………55、施工方法及技术措施………………………………………56、质量保证管理及技术措施…………………………………77、安全文明施工管理及措施…………………………………108、环保施工管理及措施………………………………………13第 2 页 共 17 页下载后可任意编辑1、编制依据 1.1 经审批的金积嘉电子配送物流中心宿舍、仓库 A、B 区电气工程有关施工图 1.2《建筑电气工程施工质量验收法律规范》（GB50303—2024） 《建筑物防雷设计法律规范》（GB50057—94（2000 版）深圳市气象局、防雷所有关要求 1.3 经业主、监理批准执行的施工组织设计2、工程概况 本项目位于深圳市龙岗区南湾街道上李朗，基地北侧为金科路，南面为田心路，东临李朗路，西面临待建空地。用地面积；40193.81㎡容积率为 3.97，计容建筑面积为159456.00㎡。由 2 栋高层丙类仓库和 1 栋员工宿舍组成，地下一层为 31508.76㎡。 本工程估计雷击次数等于 0.53 次/a，按第二类防雷建筑物标准设置防雷设施。利用地下室、结构底板内两根水平钢筋焊通，形成均压环（网），各引下线应与均压环（网）相连。 本建筑属二类防雷建筑，接地形式为联合接地，其接地电阻值不大于 1 欧姆，如实测电阻值不能满足，则增打人工接地极。本建筑屋面设避雷带（网）作接闪器，利用建筑物周围柱子外侧两根主筋作为引下线，在距地 1 米处设外甩钢筋，作为将来补打人工接地极用，并选用若干根引下线在室外地坪上 0.3 米处做接地电阻测试点，利用结构剪力墙内、柱内两根主筋（直径不小于 16mm）上下焊通。引下线平均间距不大于 18m。 自 45m 以上，每层利用外墙结构梁板或剪力墙内两根水平方向主筋焊通，形成均压环，兼作防侧向雷击避雷带。45m 及以上各层外墙的金属门窗、金属管道、室外空调机、防盗网等较大的金属构件，应直接或经预埋件与防雷装置相连。 沿...
