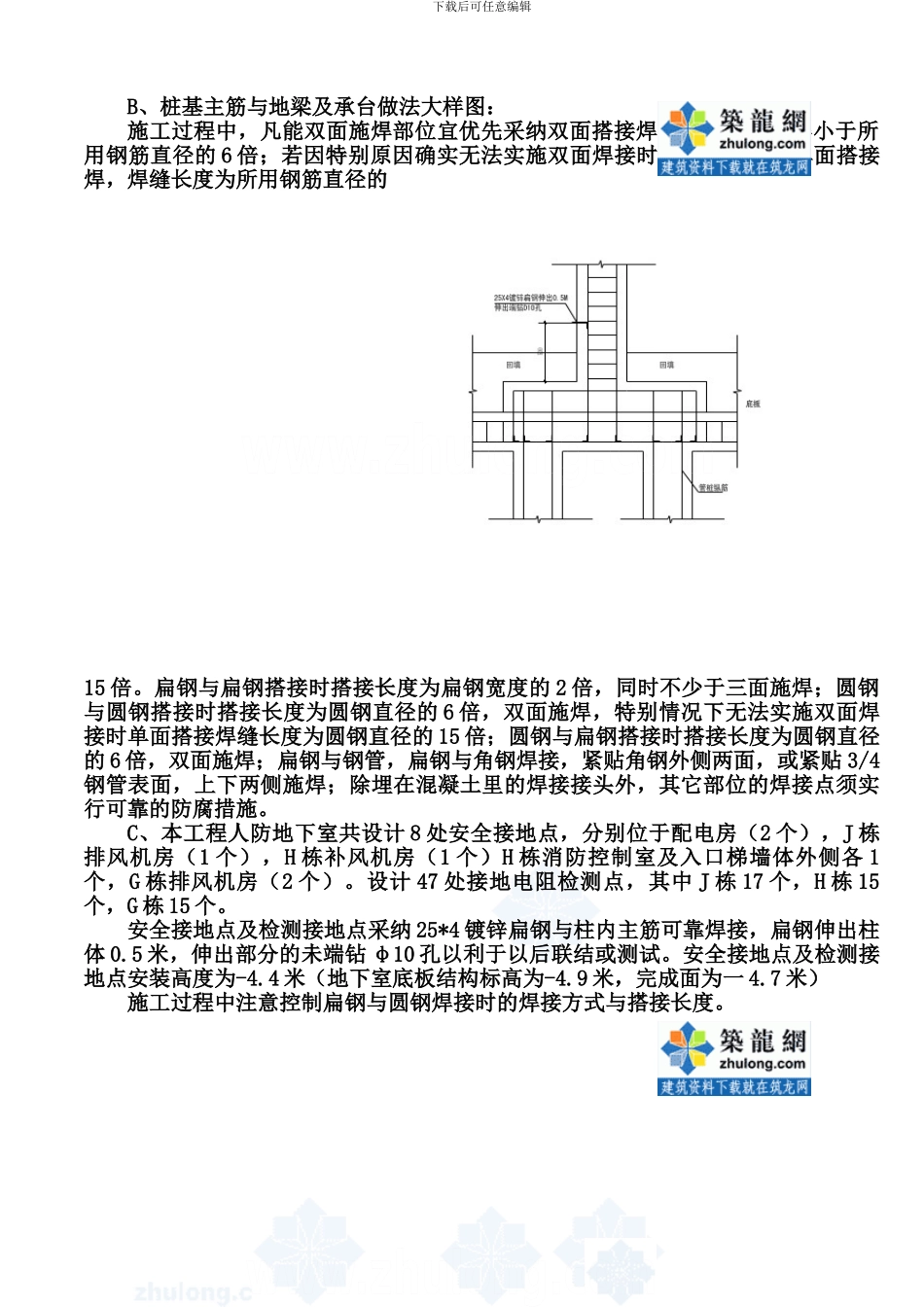

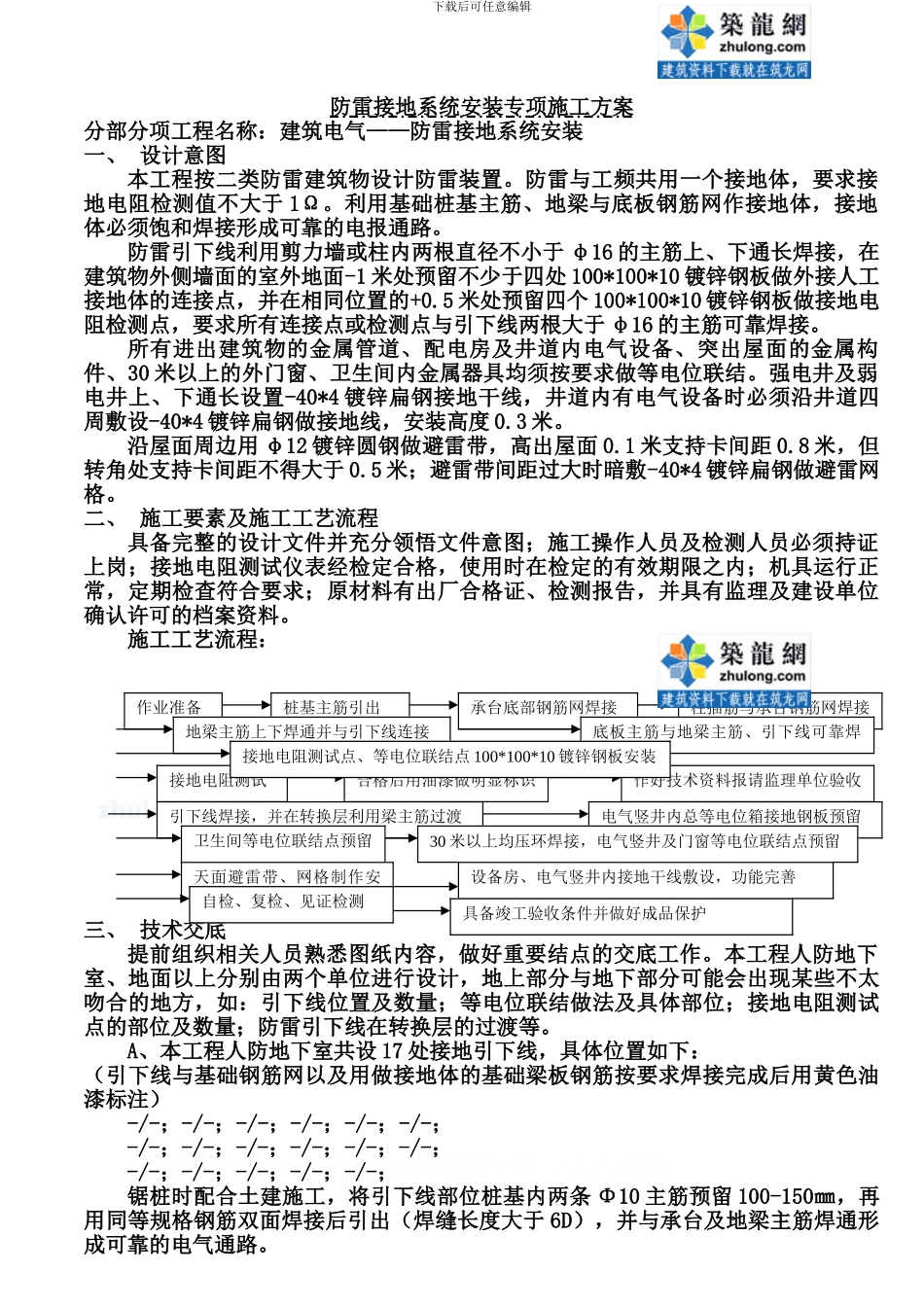

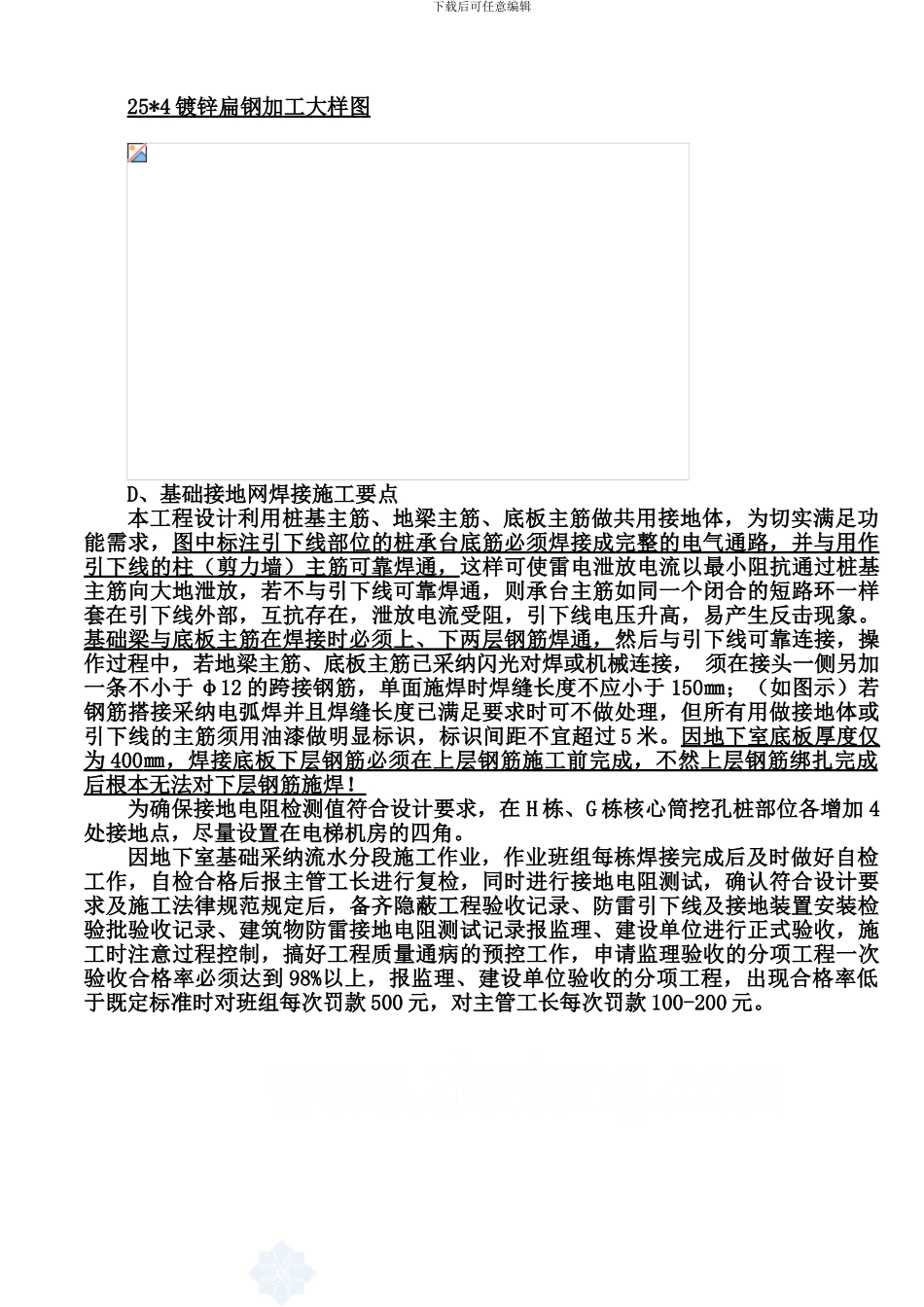

下载后可任意编辑防雷接地系统安装专项施工方案分部分项工程名称：建筑电气——防雷接地系统安装一、 设计意图本工程按二类防雷建筑物设计防雷装置。防雷与工频共用一个接地体，要求接地电阻检测值不大于 1Ω。利用基础桩基主筋、地梁与底板钢筋网作接地体，接地体必须饱和焊接形成可靠的电报通路。防雷引下线利用剪力墙或柱内两根直径不小于 φ16 的主筋上、下通长焊接，在建筑物外侧墙面的室外地面-1 米处预留不少于四处 100*100*10 镀锌钢板做外接人工接地体的连接点，并在相同位置的+0.5 米处预留四个 100*100*10 镀锌钢板做接地电阻检测点，要求所有连接点或检测点与引下线两根大于 φ16 的主筋可靠焊接。所有进出建筑物的金属管道、配电房及井道内电气设备、突出屋面的金属构件、30 米以上的外门窗、卫生间内金属器具均须按要求做等电位联结。强电井及弱电井上、下通长设置-40*4 镀锌扁钢接地干线，井道内有电气设备时必须沿井道四周敷设-40*4 镀锌扁钢做接地线，安装高度 0.3 米。沿屋面周边用 φ12 镀锌圆钢做避雷带，高出屋面 0.1 米支持卡间距 0.8 米，但转角处支持卡间距不得大于 0.5 米；避雷带间距过大时暗敷-40*4 镀锌扁钢做避雷网格。二、 施工要素及施工工艺流程具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻测试仪表经检定合格，使用时在检定的有效期限之内；机具运行正常，定期检查符合要求；原材料有出厂合格证、检测报告，并具有监理及建设单位确认许可的档案资料。施工工艺流程： 三、 技术交底提前组织相关人员熟悉图纸内容，做好重要结点的交底工作。本工程人防地下室、地面以上分别由两个单位进行设计，地上部分与地下部分可能会出现某些不太吻合的地方，如：引下线位置及数量；等电位联结做法及具体部位；接地电阻测试点的部位及数量；防雷引下线在转换层的过渡等。A、本工程人防地下室共设 17 处接地引下线，具体位置如下：（引下线与基础钢筋网以及用做接地体的基础梁板钢筋按要求焊接完成后用黄色油漆标注）-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；-/-；锯桩时配合土建施工，将引下线部位桩基内两条 Φ10 主筋预留 100-150㎜，再用同等规格钢筋双面焊接后引出（焊缝长度大于 6D），并与承台及地梁主筋焊通形成可靠的电气通路。作业准备桩基主筋引出承台底部钢筋网焊接柱插筋与承台钢筋网焊接地...
