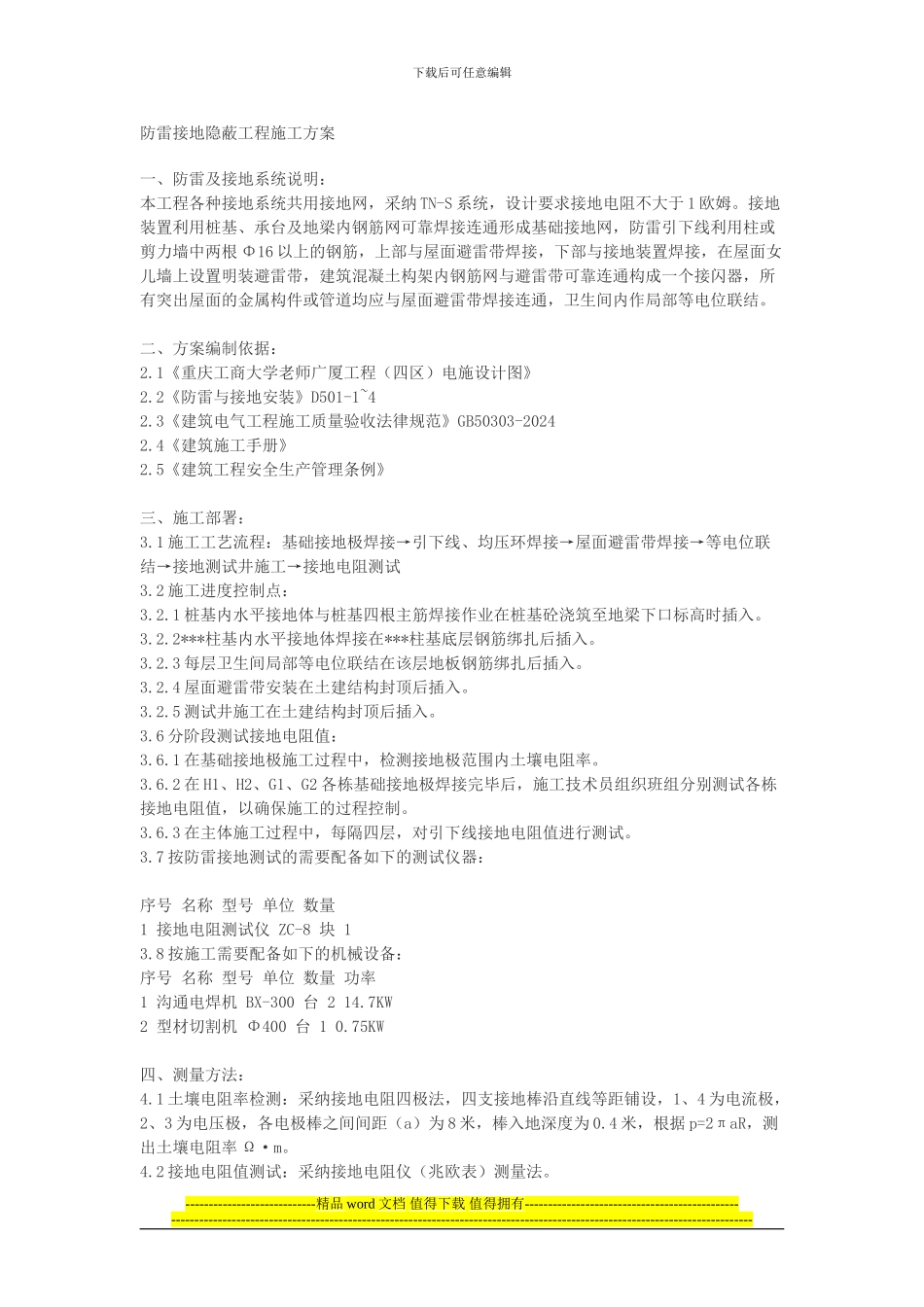

下载后可任意编辑防雷接地隐蔽工程施工方案 一、防雷及接地系统说明：本工程各种接地系统共用接地网，采纳 TN-S 系统，设计要求接地电阻不大于 1 欧姆。接地装置利用桩基、承台及地梁内钢筋网可靠焊接连通形成基础接地网，防雷引下线利用柱或剪力墙中两根 Φ16 以上的钢筋，上部与屋面避雷带焊接，下部与接地装置焊接，在屋面女儿墙上设置明装避雷带，建筑混凝土构架内钢筋网与避雷带可靠连通构成一个接闪器，所有突出屋面的金属构件或管道均应与屋面避雷带焊接连通，卫生间内作局部等电位联结。二、方案编制依据：2.1《重庆工商大学老师广厦工程（四区）电施设计图》2.2《防雷与接地安装》D501-1~42.3《建筑电气工程施工质量验收法律规范》GB50303-20242.4《建筑施工手册》2.5《建筑工程安全生产管理条例》三、施工部署：3.1 施工工艺流程：基础接地极焊接→引下线、均压环焊接→屋面避雷带焊接→等电位联结→接地测试井施工→接地电阻测试3.2 施工进度控制点：3.2.1 桩基内水平接地体与桩基四根主筋焊接作业在桩基砼浇筑至地梁下口标高时插入。3.2.2***柱基内水平接地体焊接在***柱基底层钢筋绑扎后插入。3.2.3 每层卫生间局部等电位联结在该层地板钢筋绑扎后插入。3.2.4 屋面避雷带安装在土建结构封顶后插入。3.2.5 测试井施工在土建结构封顶后插入。3.6 分阶段测试接地电阻值：3.6.1 在基础接地极施工过程中，检测接地极范围内土壤电阻率。3.6.2 在 H1、H2、G1、G2 各栋基础接地极焊接完毕后，施工技术员组织班组分别测试各栋接地电阻值，以确保施工的过程控制。3.6.3 在主体施工过程中，每隔四层，对引下线接地电阻值进行测试。3.7 按防雷接地测试的需要配备如下的测试仪器：序号 名称 型号 单位 数量1 接地电阻测试仪 ZC-8 块 13.8 按施工需要配备如下的机械设备：序号 名称 型号 单位 数量 功率1 沟通电焊机 BX-300 台 2 14.7KW2 型材切割机 Φ400 台 1 0.75KW四、测量方法：4.1 土壤电阻率检测：采纳接地电阻四极法，四支接地棒沿直线等距铺设，1、4 为电流极，2、3 为电压极，各电极棒之间间距（a）为 8 米，棒入地深度为 0.4 米，根据 p=2πaR，测出土壤电阻率 Ω·m。4.2 接地电阻值测试：采纳接地电阻仪（兆欧表）测量法。----------------------------精品 word 文档 值得下载 值得拥有--------------------------------------------------------------------------------...
