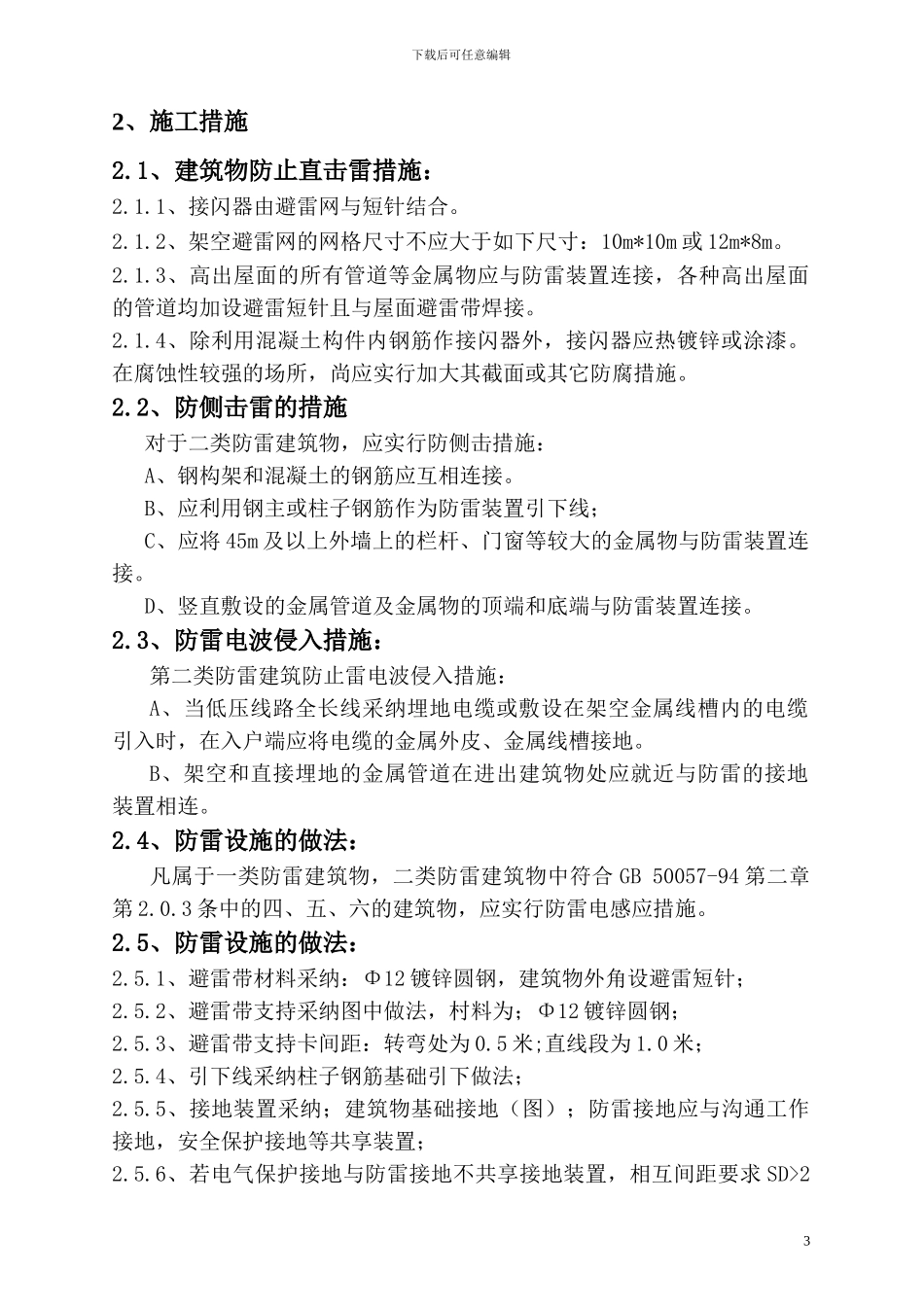

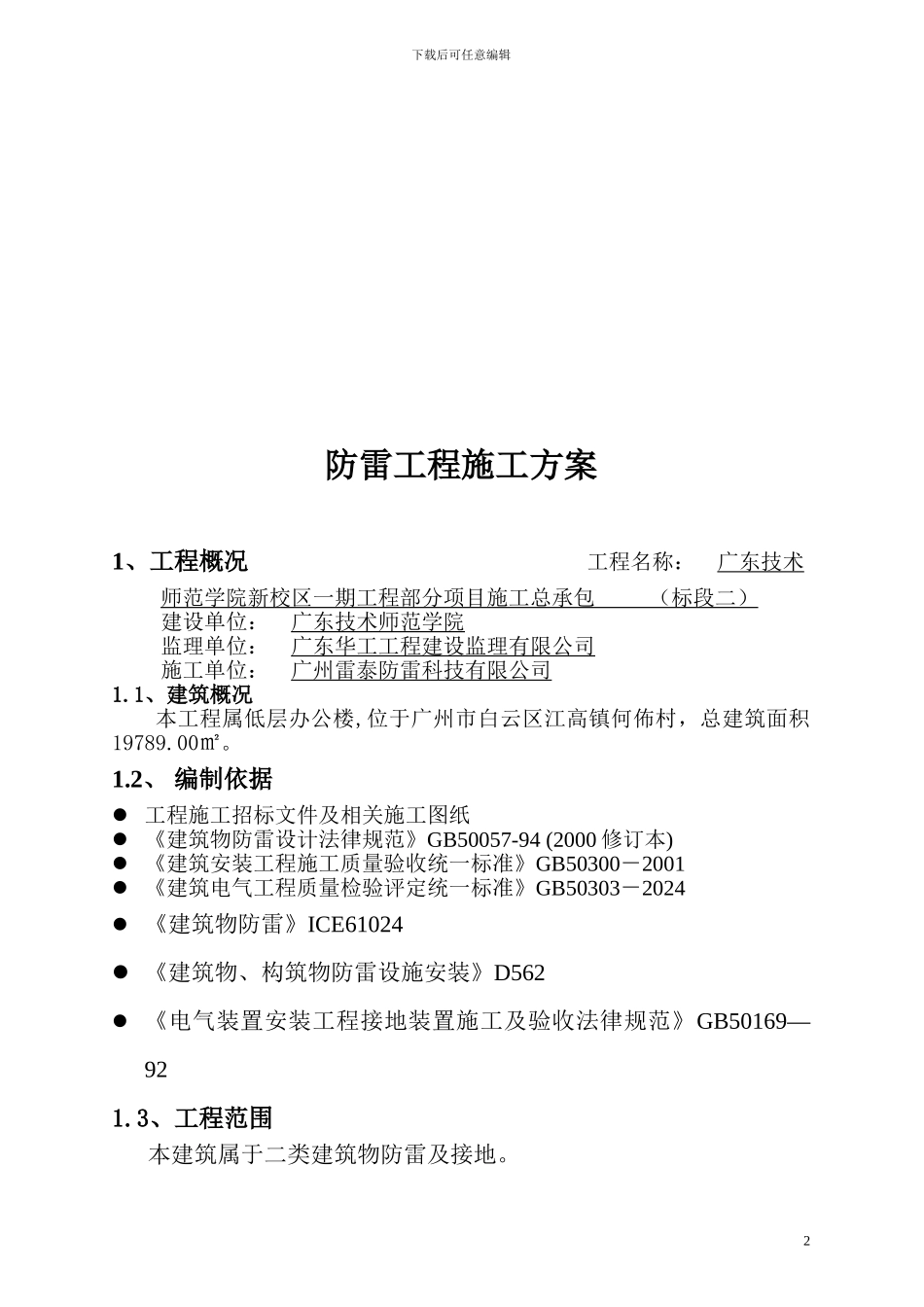

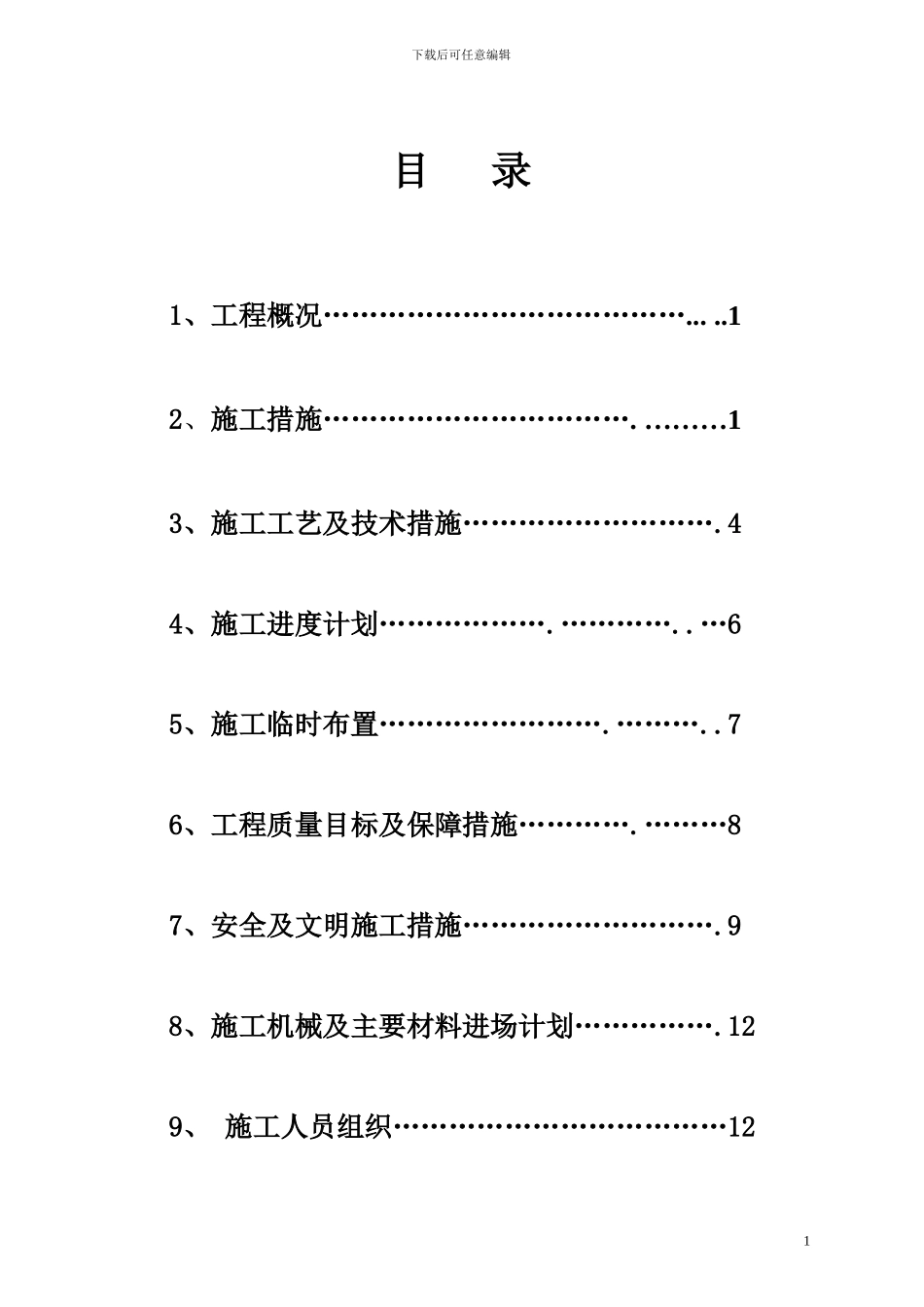

下载后可任意编辑目 录1、工程概况…………………………………... ..12、施工措施……………………………. ………13、施工工艺及技术措施……………………….44、施工进度计划……………….…………..…65、施工临时布置…………………….………..76、工程质量目标及保障措施………….………87、安全及文明施工措施……………………….98、施工机械及主要材料进场计划…………….129、 施工人员组织………………………………121下载后可任意编辑防雷工程施工方案 1、工程概况 工程名称： 广东技术师范学院新校区一期工程部分项目施工总承包 （标段二）建设单位： 广东技术师范学院监理单位： 广东华工工程建设监理有限公司施工单位： 广州雷泰防雷科技有限公司1.1、建筑概况本工程属低层办公楼,位于广州市白云区江高镇何佈村，总建筑面积19789.00㎡。1.2、 编制依据 工程施工招标文件及相关施工图纸 《建筑物防雷设计法律规范》GB50057-94 (2000 修订本) 《建筑安装工程施工质量验收统一标准》GB50300－2001 《建筑电气工程质量检验评定统一标准》GB50303－2024 《建筑物防雷》ICE61024 《建筑物、构筑物防雷设施安装》D562 《电气装置安装工程接地装置施工及验收法律规范》GB50169—921.3、工程范围本建筑属于二类建筑物防雷及接地。2下载后可任意编辑2、施工措施2.1、建筑物防止直击雷措施：2.1.1、接闪器由避雷网与短针结合。2.1.2、架空避雷网的网格尺寸不应大于如下尺寸：10m*10m 或 12m*8m。2.1.3、高出屋面的所有管道等金属物应与防雷装置连接，各种高出屋面的管道均加设避雷短针且与屋面避雷带焊接。2.1.4、除利用混凝土构件内钢筋作接闪器外，接闪器应热镀锌或涂漆。在腐蚀性较强的场所，尚应实行加大其截面或其它防腐措施。2.2、防侧击雷的措施对于二类防雷建筑物，应实行防侧击措施：A、钢构架和混凝土的钢筋应互相连接。B、应利用钢主或柱子钢筋作为防雷装置引下线；C、应将 45m 及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。D、竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。2.3、防雷电波侵入措施：第二类防雷建筑防止雷电波侵入措施：A、当低压线路全长线采纳埋地电缆或敷设在架空金属线槽内的电缆引入时，在入户端应将电缆的金属外皮、金属线槽接地。B、架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连。2.4、防雷设施的做法：凡属于一类防雷建筑...
