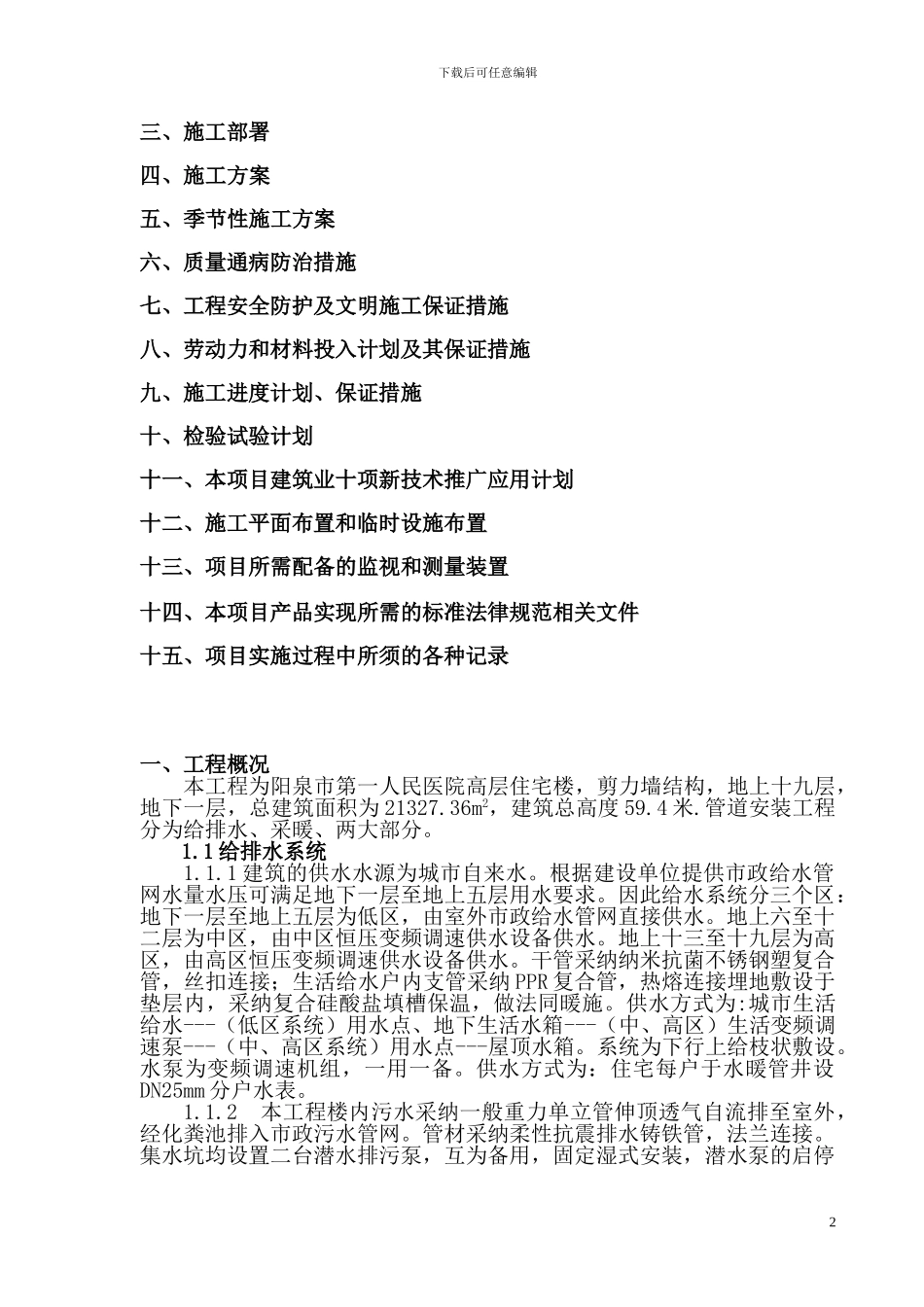

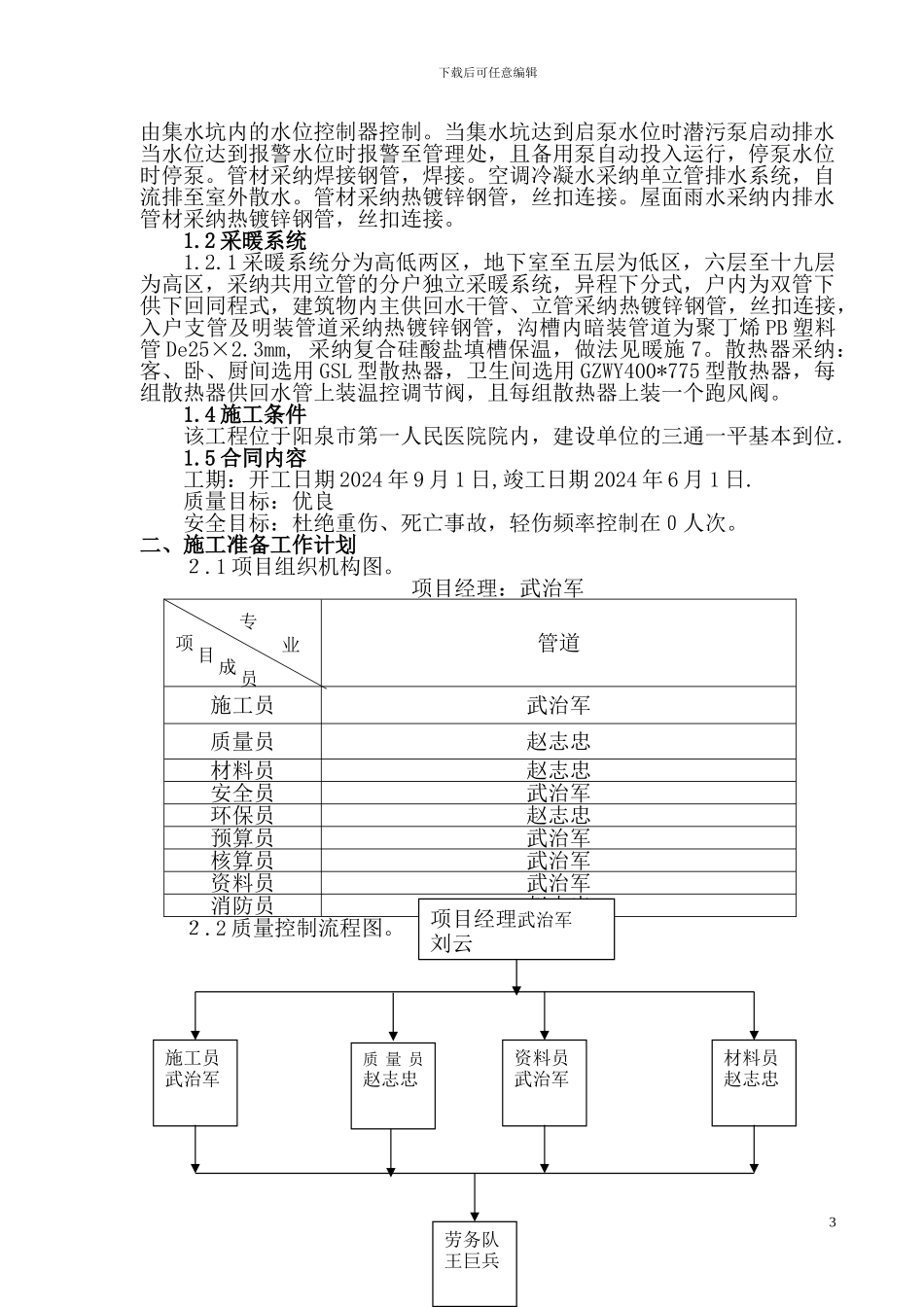

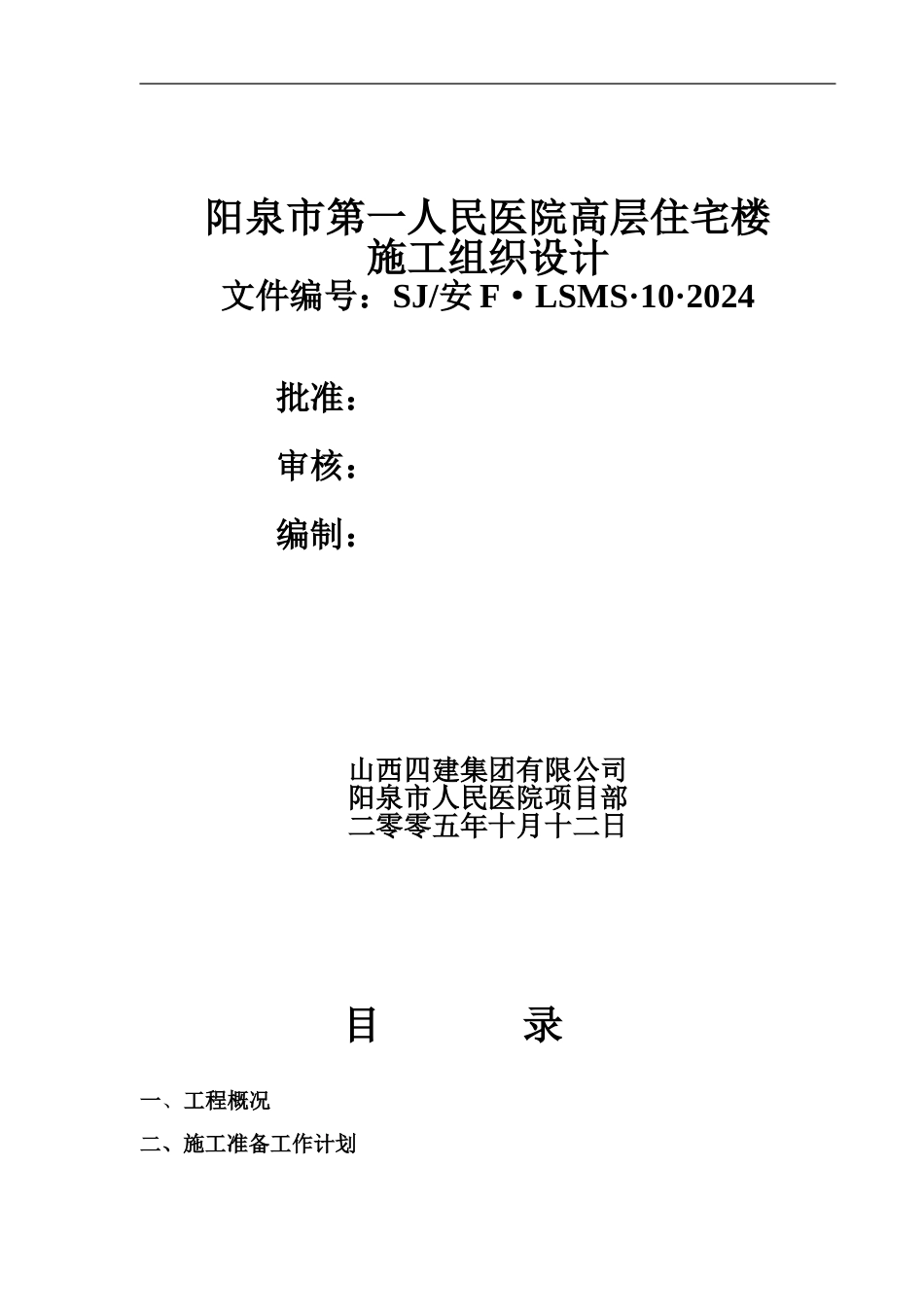

阳泉市第一人民医院高层住宅楼施工组织设计文件编号:SJ/安 F·LSMS·10·2024批准:审核:编制:山西四建集团有限公司阳泉市人民医院项目部二零零五年十月十二日目 录一、工程概况二、施工准备工作计划下载后可任意编辑三、施工部署四、施工方案五、季节性施工方案六、质量通病防治措施七、工程安全防护及文明施工保证措施八、劳动力和材料投入计划及其保证措施九、施工进度计划、保证措施十、检验试验计划十一、本项目建筑业十项新技术推广应用计划十二、施工平面布置和临时设施布置十三、项目所需配备的监视和测量装置十四、本项目产品实现所需的标准法律规范相关文件十五、项目实施过程中所须的各种记录一、工程概况本工程为阳泉市第一人民医院高层住宅楼,剪力墙结构,地上十九层,地下一层,总建筑面积为 21327.36m2,建筑总高度 59.4 米.管道安装工程分为给排水、采暖、两大部分。1.1 给排水系统1.1.1 建筑的供水水源为城市自来水。根据建设单位提供市政给水管网水量水压可满足地下一层至地上五层用水要求。因此给水系统分三个区:地下一层至地上五层为低区,由室外市政给水管网直接供水。地上六至十二层为中区,由中区恒压变频调速供水设备供水。地上十三至十九层为高区,由高区恒压变频调速供水设备供水。干管采纳纳米抗菌不锈钢塑复合管,丝扣连接;生活给水户内支管采纳 PPR 复合管,热熔连接埋地敷设于垫层内,采纳复合硅酸盐填槽保温,做法同暖施。供水方式为:城市生活给水---(低区系统)用水点、地下生活水箱---(中、高区)生活变频调速泵---(中、高区系统)用水点---屋顶水箱。系统为下行上给枝状敷设。水泵为变频调速机组,一用一备。供水方式为:住宅每户于水暖管井设DN25mm 分户水表。1.1.2 本工程楼内污水采纳一般重力单立管伸顶透气自流排至室外,经化粪池排入市政污水管网。管材采纳柔性抗震排水铸铁管,法兰连接。集水坑均设置二台潜水排污泵,互为备用,固定湿式安装,潜水泵的启停2下载后可任意编辑由集水坑内的水位控制器控制。当集水坑达到启泵水位时潜污泵启动排水当水位达到报警水位时报警至管理处,且备用泵自动投入运行,停泵水位时停泵。管材采纳焊接钢管,焊接。空调冷凝水采纳单立管排水系统,自流排至室外散水。管材采纳热镀锌钢管,丝扣连接。屋面雨水采纳内排水管材采纳热镀锌钢管,丝扣连接。1.2 采暖系统1.2.1 采暖系统分为高低两区,地下室至五层为低区,六层至十九层为高区,采纳共用立管...
