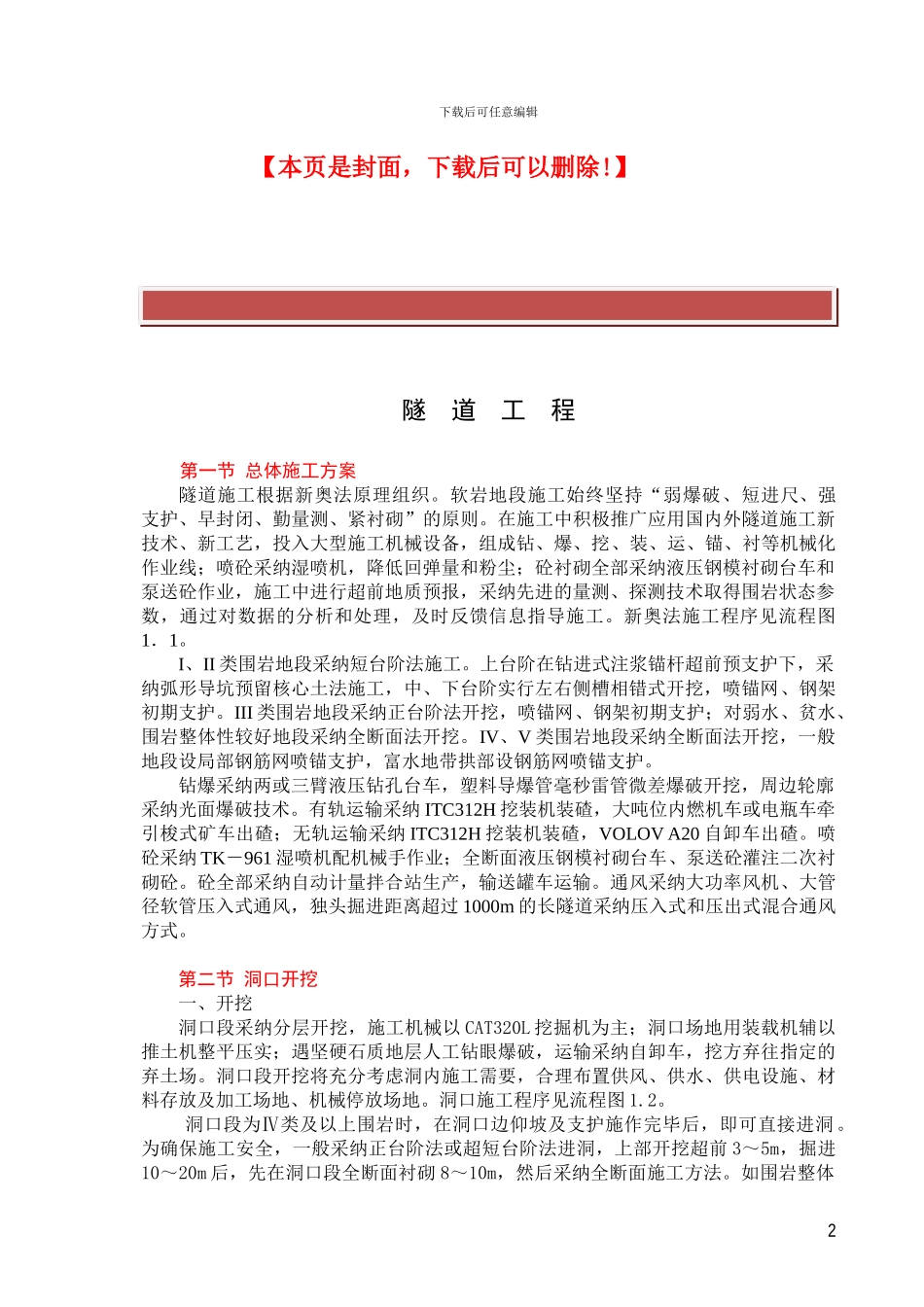

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】隧 道 工 程第一节 总体施工方案隧道施工根据新奥法原理组织。软岩地段施工始终坚持“弱爆破、短进尺、强支护、早封闭、勤量测、紧衬砌”的原则。在施工中积极推广应用国内外隧道施工新技术、新工艺，投入大型施工机械设备，组成钻、爆、挖、装、运、锚、衬等机械化作业线；喷砼采纳湿喷机，降低回弹量和粉尘；砼衬砌全部采纳液压钢模衬砌台车和泵送砼作业，施工中进行超前地质预报，采纳先进的量测、探测技术取得围岩状态参数，通过对数据的分析和处理，及时反馈信息指导施工。新奥法施工程序见流程图1．1。I、II 类围岩地段采纳短台阶法施工。上台阶在钻进式注浆锚杆超前预支护下，采纳弧形导坑预留核心土法施工，中、下台阶实行左右侧槽相错式开挖，喷锚网、钢架初期支护。III 类围岩地段采纳正台阶法开挖，喷锚网、钢架初期支护；对弱水、贫水、围岩整体性较好地段采纳全断面法开挖。IV、V 类围岩地段采纳全断面法开挖，一般地段设局部钢筋网喷锚支护，富水地带拱部设钢筋网喷锚支护。钻爆采纳两或三臂液压钻孔台车，塑料导爆管毫秒雷管微差爆破开挖，周边轮廓采纳光面爆破技术。有轨运输采纳 ITC312H 挖装机装碴，大吨位内燃机车或电瓶车牵引梭式矿车出碴；无轨运输采纳 ITC312H 挖装机装碴，VOLOV A20 自卸车出碴。喷砼采纳 TK－961 湿喷机配机械手作业；全断面液压钢模衬砌台车、泵送砼灌注二次衬砌砼。砼全部采纳自动计量拌合站生产，输送罐车运输。通风采纳大功率风机、大管径软管压入式通风，独头掘进距离超过 1000m 的长隧道采纳压入式和压出式混合通风方式。第二节 洞口开挖一、开挖洞口段采纳分层开挖，施工机械以 CAT320L 挖掘机为主；洞口场地用装载机辅以推土机整平压实；遇坚硬石质地层人工钻眼爆破，运输采纳自卸车，挖方弃往指定的弃土场。洞口段开挖将充分考虑洞内施工需要，合理布置供风、供水、供电设施、材料存放及加工场地、机械停放场地。洞口施工程序见流程图 1.2。洞口段为Ⅳ类及以上围岩时，在洞口边仰坡及支护施作完毕后，即可直接进洞。为确保施工安全，一般采纳正台阶法或超短台阶法进洞，上部开挖超前 3～5m，掘进10～20m 后，先在洞口段全断面衬砌 8～10m，然后采纳全断面施工方法。如围岩整体2下载后可任意编辑性好则可直接采纳全断面施工方法。洞口段为Ⅲ类...
