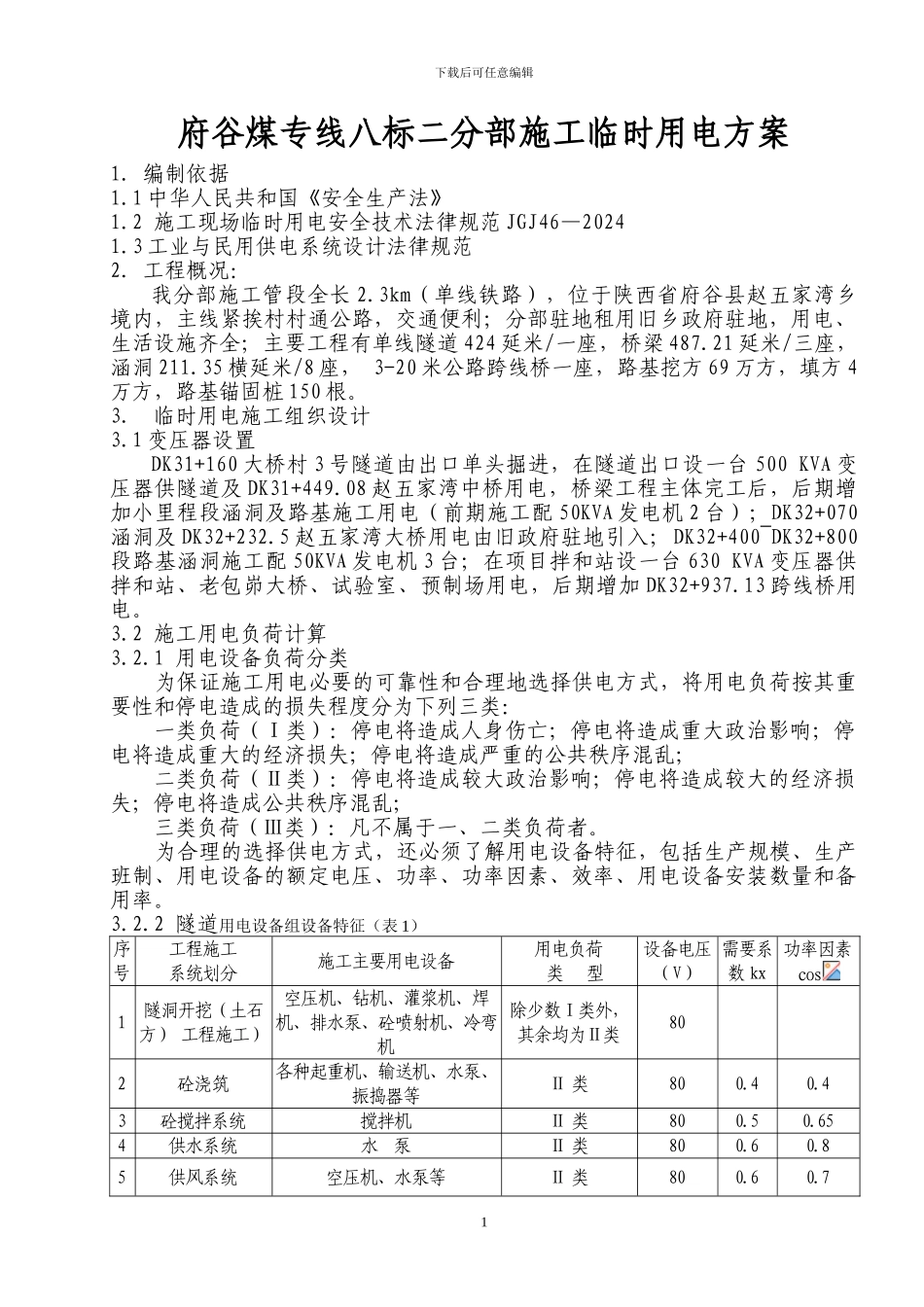

下载后可任意编辑府谷煤专线八标二分部施工临时用电方案1. 编制依据1.1 中华人民共和国《安全生产法》1.2 施工现场临时用电安全技术法律规范 JGJ46—20241.3 工业与民用供电系统设计法律规范2．工程概况：我分部施工管段全长 2.3km（单线铁路），位于陕西省府谷县赵五家湾乡境内，主线紧挨村村通公路，交通便利；分部驻地租用旧乡政府驻地，用电、生活设施齐全；主要工程有单线隧道 424 延米/一座，桥梁 487.21 延米/三座，涵洞 211.35 横延米/8 座， 3-20 米公路跨线桥一座，路基挖方 69 万方，填方 4万方，路基锚固桩 150 根。3． 临时用电施工组织设计3.1 变压器设置DK31+160 大桥村 3 号隧道由出口单头掘进，在隧道出口设一台 500 KVA 变压器供隧道及 DK31+449.08 赵五家湾中桥用电，桥梁工程主体完工后，后期增加小里程段涵洞及路基施工用电（前期施工配 50KVA 发电机 2 台）；DK32+070涵洞及 DK32+232.5 赵五家湾大桥用电由旧政府驻地引入；DK32+400~DK32+800段路基涵洞施工配 50KVA 发电机 3 台；在项目拌和站设一台 630 KVA 变压器供拌和站、老包峁大桥、试验室、预制场用电，后期增加 DK32+937.13 跨线桥用电。3.2 施工用电负荷计算3.2.1 用电设备负荷分类 为保证施工用电必要的可靠性和合理地选择供电方式，将用电负荷按其重要性和停电造成的损失程度分为下列三类：一类负荷（Ⅰ类）：停电将造成人身伤亡；停电将造成重大政治影响；停电将造成重大的经济损失；停电将造成严重的公共秩序混乱；二类负荷（Ⅱ类）：停电将造成较大政治影响；停电将造成较大的经济损失；停电将造成公共秩序混乱；三类负荷（Ⅲ类）：凡不属于一、二类负荷者。 为合理的选择供电方式，还必须了解用电设备特征，包括生产规模、生产班制、用电设备的额定电压、功率、功率因素、效率、用电设备安装数量和备用率。3.2.2 隧道用电设备组设备特征（表 1）序号工程施工系统划分施工主要用电设备用电负荷类 型设备电压（V）需要系数 kx功率因素cos1隧洞开挖（土石方） 工程施工）空压机、钻机、灌浆机、焊机、排水泵、砼喷射机、冷弯机除少数Ⅰ类外，其余均为Ⅱ类802砼浇筑各种起重机、输送机、水泵、振捣器等Ⅱ 类800.40.43砼搅拌系统搅拌机Ⅱ 类800.50.654供水系统水 泵Ⅱ 类800.60.85供风系统空压机、水泵等Ⅱ 类800.60.71下载后可任意编辑6机修系统焊接设备、各种机床等Ⅲ 类800.30.47钢筋加工焊接设...
