隧道施工专项安全方案VIP免费

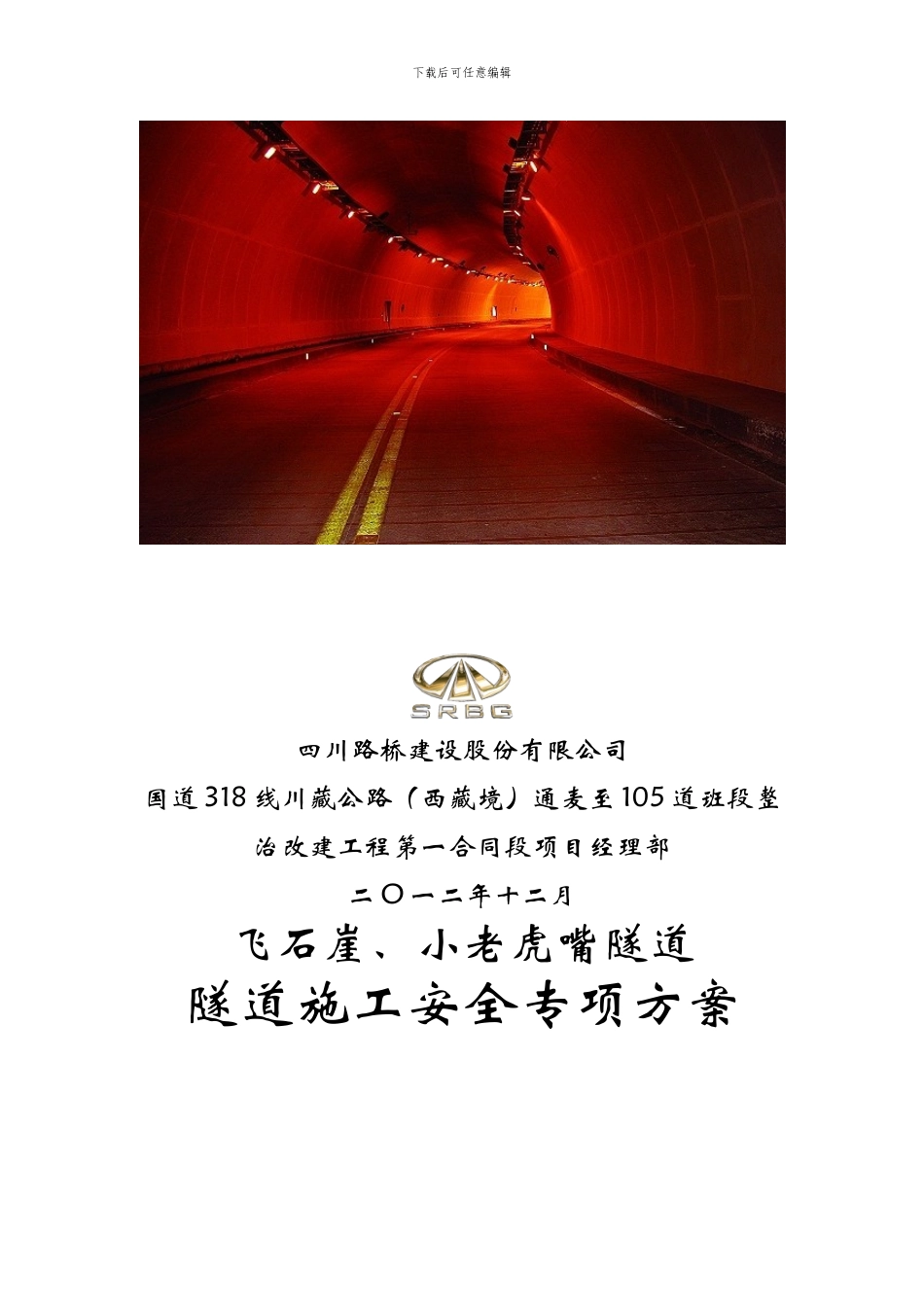

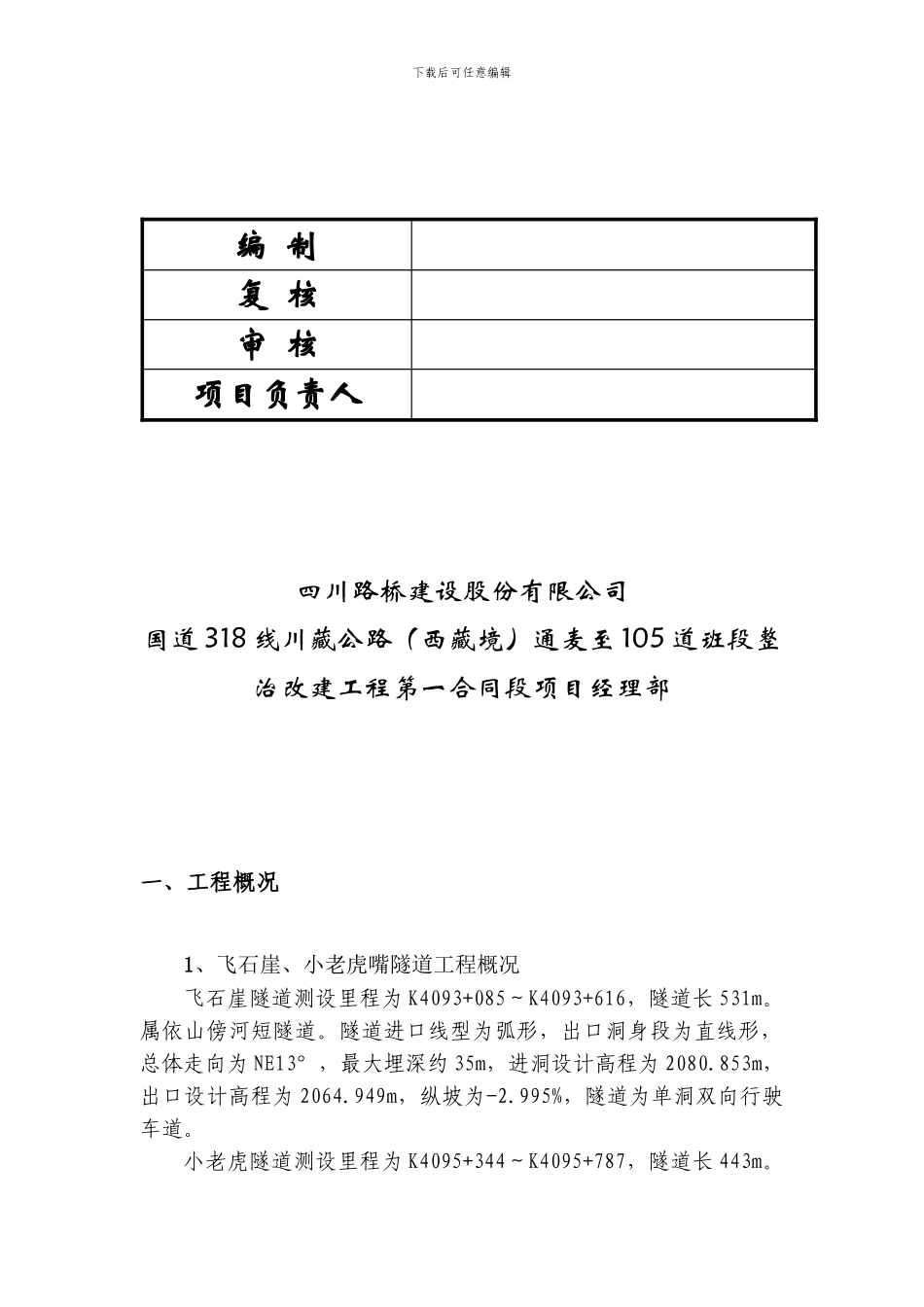

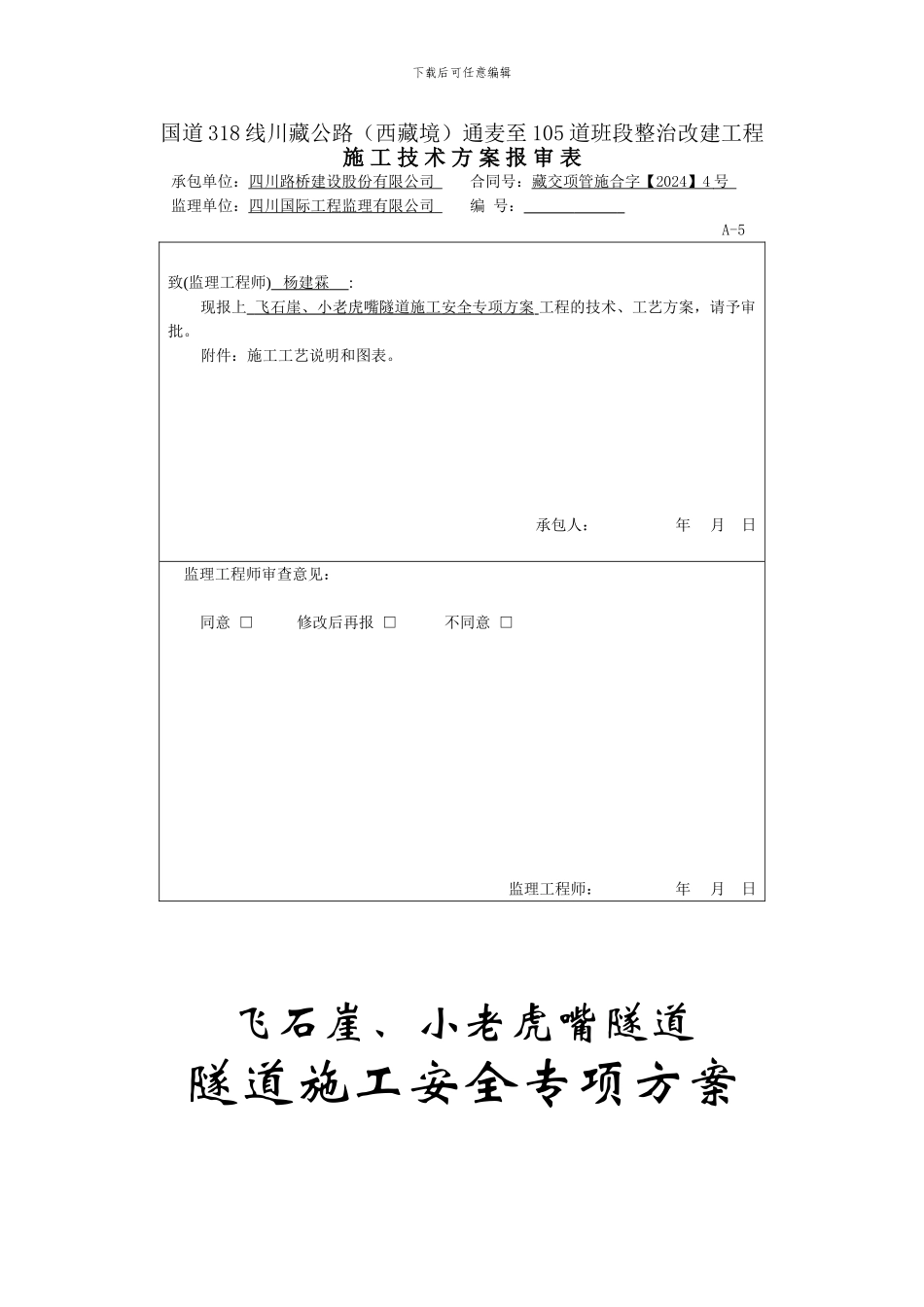

下载后可任意编辑国道 318 线川藏公路（西藏境）通麦至 105 道班段整治改建工程施 工 技 术 方 案 报 审 表承包单位：四川路桥建设股份有限公司 合同号：藏交项管施合字【 2024 】 4 号 监理单位：四川国际工程监理有限公司 编 号： A-5致(监理工程师) 杨建霖 :现报上 飞石崖、小老虎嘴隧道施工安全专项方案 工程的技术、工艺方案，请予审批。附件：施工工艺说明和图表。 承包人： 年 月 日监理工程师审查意见：同意 □ 修改后再报 □ 不同意 □监理工程师： 年 月 日飞石崖、小老虎嘴隧道隧道施工安全专项方案下载后可任意编辑四川路桥建设股份有限公司国道 318 线川藏公路（西藏境）通麦至 105 道班段整治改建工程第一合同段项目经理部二 O 一二年十二月飞石崖、小老虎嘴隧道隧道施工安全专项方案下载后可任意编辑编 制复 核审 核项目负责人四川路桥建设股份有限公司国道 318 线川藏公路（西藏境）通麦至 105 道班段整治改建工程第一合同段项目经理部一、工程概况1、飞石崖、小老虎嘴隧道工程概况飞石崖隧道测设里程为 K4093+085～K4093+616，隧道长 531m。属依山傍河短隧道。隧道进口线型为弧形，出口洞身段为直线形，总体走向为 NE13°，最大埋深约 35m，进洞设计高程为 2080.853m，出口设计高程为 2064.949m，纵坡为-2.995%，隧道为单洞双向行驶车道。小老虎隧道测设里程为 K4095+344～K4095+787，隧道长 443m。下载后可任意编辑属依山傍河短隧道。隧道进出口线型为弧形，洞身段为直线形，总体走向为 NE13°，最大埋深约 84.89m，进洞设计高程为 2054.01m，出口设计高程为 2041.81m，纵坡为-2.75%，隧道为单洞双向行驶车道。2、地质情况飞石崖、小老虎嘴隧道表面覆盖层为第四系全新统坡残积（Q4c、Q4c+d）岩性以块石、碎石为主，多有架空现象，工程性质较差，为沿线不良地质之一。厚度一般为 5~15m，最大揭露厚度大于25m。隧道洞身通过地层描述如下：岩性为前震旦系冈底斯岩群黑云斜长片麻岩，岩石裸露且破裂无植被。洞口上方及线路右侧边坡为陡峭围岩区，上部有薄层崩坡积物覆盖，常有围岩落石危害行车安全。全风化～弱风化，Ⅳ级 B 型围岩～Ⅴ级偏压围岩。二、安全方案1、开挖及钻孔施工安全保证措施在洞口段、断层破裂带及其它Ⅳ、Ⅴ级围岩地段，必须根据设计和法律规范施工，施工前制定详细的切实可行的施工方案。做好超前地质预报工作，采纳超前钻孔对开挖面前方的地...
