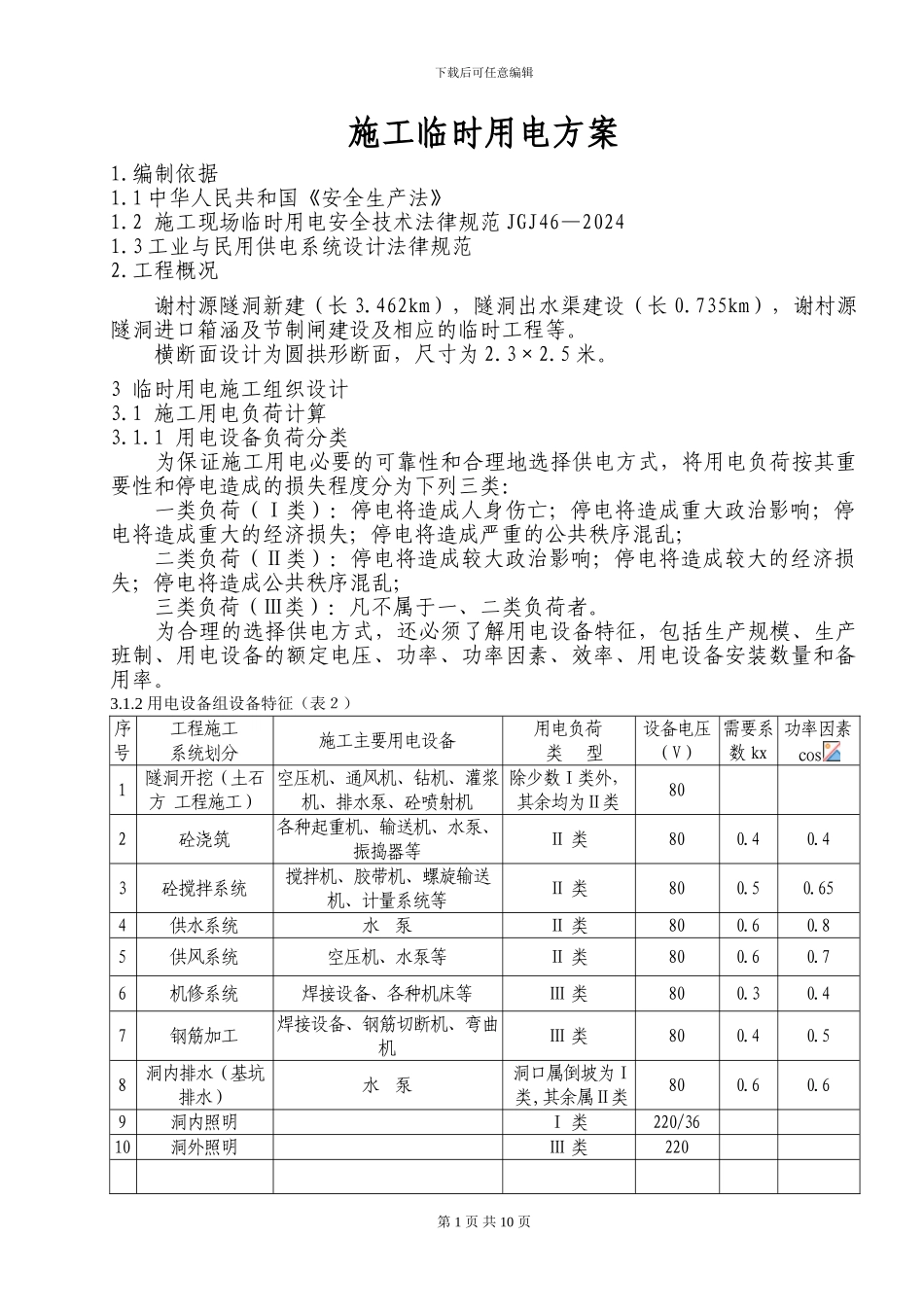

下载后可任意编辑施工临时用电方案1.编制依据1.1 中华人民共和国《安全生产法》1.2 施工现场临时用电安全技术法律规范 JGJ46—20241.3 工业与民用供电系统设计法律规范2.工程概况谢村源隧洞新建（长 3.462km），隧洞出水渠建设（长 0.735km），谢村源隧洞进口箱涵及节制闸建设及相应的临时工程等。横断面设计为圆拱形断面，尺寸为 2.3×2.5 米。3 临时用电施工组织设计3.1 施工用电负荷计算3.1.1 用电设备负荷分类 为保证施工用电必要的可靠性和合理地选择供电方式，将用电负荷按其重要性和停电造成的损失程度分为下列三类：一类负荷（Ⅰ类）：停电将造成人身伤亡；停电将造成重大政治影响；停电将造成重大的经济损失；停电将造成严重的公共秩序混乱；二类负荷（Ⅱ类）：停电将造成较大政治影响；停电将造成较大的经济损失；停电将造成公共秩序混乱；三类负荷（Ⅲ类）：凡不属于一、二类负荷者。 为合理的选择供电方式，还必须了解用电设备特征，包括生产规模、生产班制、用电设备的额定电压、功率、功率因素、效率、用电设备安装数量和备用率。3.1.2 用电设备组设备特征（表２）序号工程施工系统划分施工主要用电设备用电负荷类 型设备电压（V）需要系数 kx功率因素cos1隧洞开挖（土石方 工程施工）空压机、通风机、钻机、灌浆机、排水泵、砼喷射机除少数Ⅰ类外，其余均为Ⅱ类802砼浇筑各种起重机、输送机、水泵、振捣器等Ⅱ 类800.40.43砼搅拌系统搅拌机、胶带机、螺旋输送机、计量系统等Ⅱ 类800.50.654供水系统水 泵Ⅱ 类800.60.85供风系统空压机、水泵等Ⅱ 类800.60.76机修系统焊接设备、各种机床等Ⅲ 类800.30.47钢筋加工焊接设备、钢筋切断机、弯曲机Ⅲ 类800.40.58洞内排水（基坑排水）水 泵洞口属倒坡为Ⅰ类,其余属Ⅱ类800.60.69洞内照明Ⅰ 类220/3610洞外照明Ⅲ 类220第 1 页 共 10 页下载后可任意编辑各用电设备组设备特征 表２3.1.3 施工用电负荷计算 按需要系数计算负荷：Pf＝Kx∑Pe=0.8*∑（40+11+10+5+10）=66KW （1－1） Sf＝ =66/0.85=56.1KVA （1－2）If＝ =0.66 （1－3）式中 Pf——总计算有功功率，kwSf——总计算视在功率，kvA∑Pe——用电设备装机容量总和，Kwcos ——网络功率因素，一般取 0.65～0.9If——总计算电流强度，AUe——额定线电压，KVKx——需要系数，它是用电设备组在最大负荷时需要的有功功率与其设备容量的比值，一般取 Kx＝0.7～0.9，3.2 洞内洞外供电方案的...
