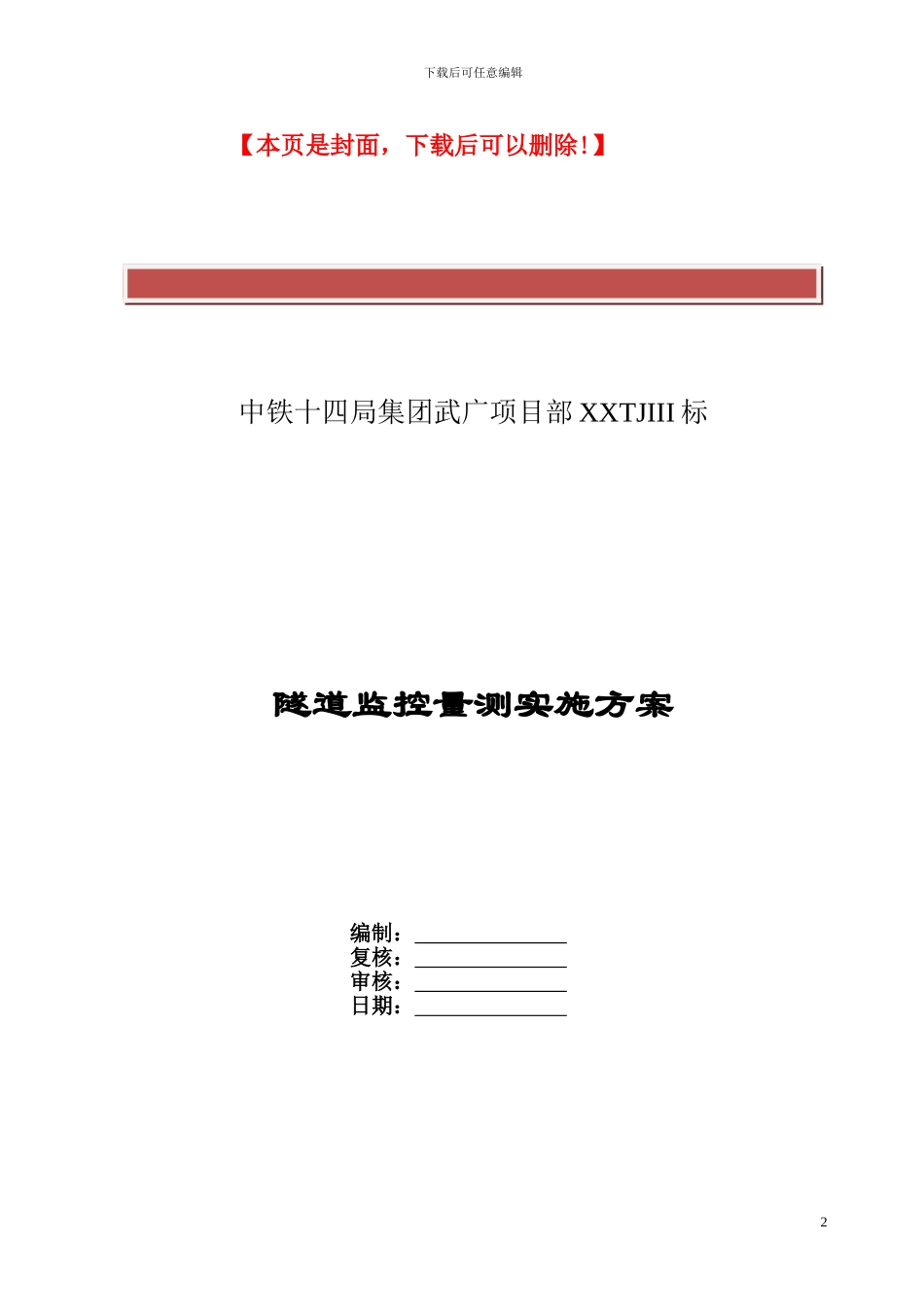

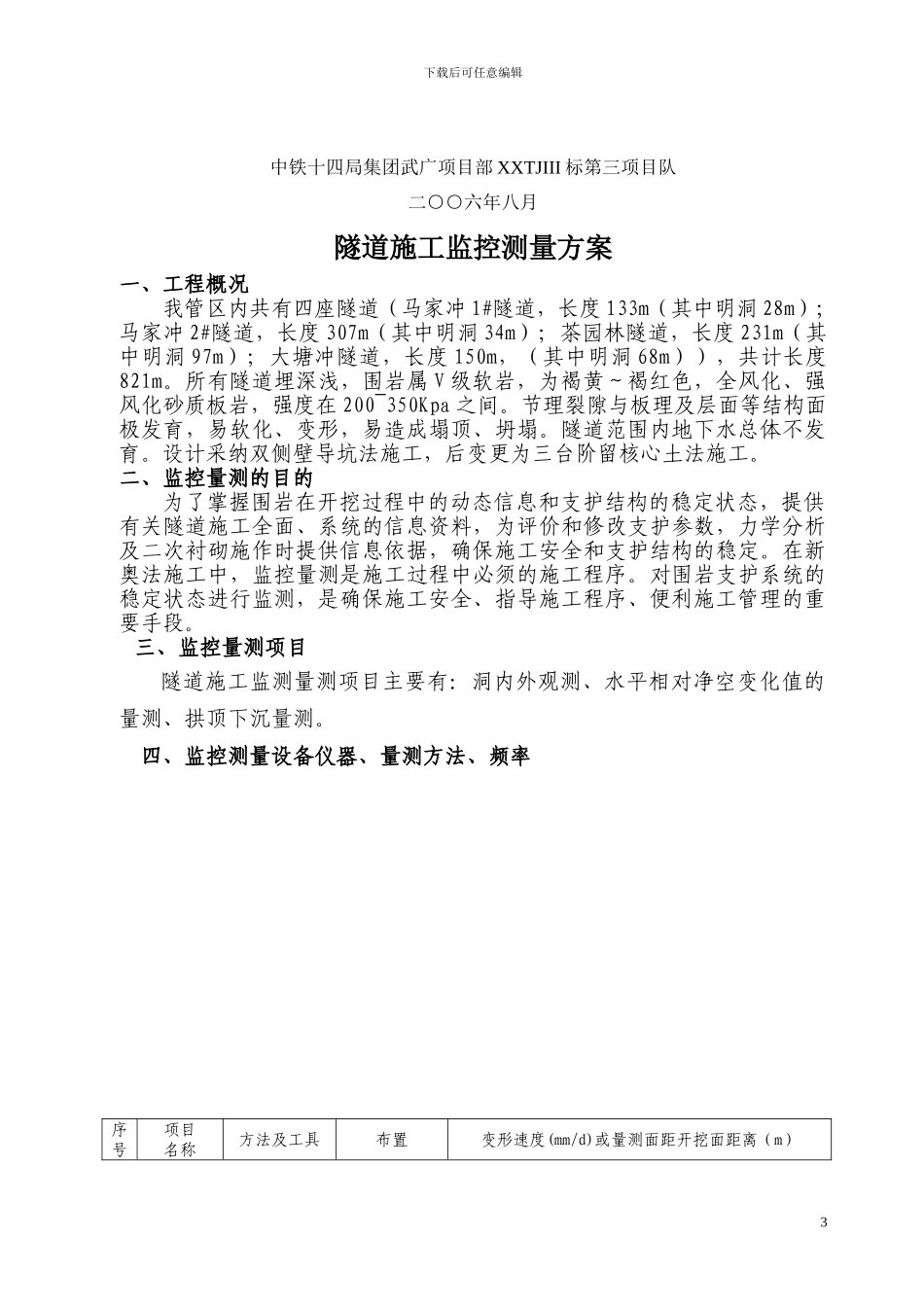

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】中铁十四局集团武广项目部 XXTJIII 标隧道监控量测实施方案编制： 复核： 审核： 日期： 2下载后可任意编辑中铁十四局集团武广项目部 XXTJIII 标第三项目队二○○六年八月隧道施工监控测量方案一、工程概况我管区内共有四座隧道（马家冲 1#隧道，长度 133m（其中明洞 28m）;马家冲 2#隧道，长度 307m（其中明洞 34m）；茶园林隧道，长度 231m（其中明洞 97m）；大塘冲隧道，长度 150m，（其中明洞 68m）），共计长度821m。所有隧道埋深浅，围岩属 V 级软岩，为褐黄～褐红色，全风化、强风化砂质板岩，强度在 200~350Kpa 之间。节理裂隙与板理及层面等结构面极发育，易软化、变形，易造成塌顶、坍塌。隧道范围内地下水总体不发育。设计采纳双侧壁导坑法施工，后变更为三台阶留核心土法施工。二、监控量测的目的为了掌握围岩在开挖过程中的动态信息和支护结构的稳定状态，提供有关隧道施工全面、系统的信息资料，为评价和修改支护参数，力学分析及二次衬砌施作时提供信息依据，确保施工安全和支护结构的稳定。在新奥法施工中，监控量测是施工过程中必须的施工程序。对围岩支护系统的稳定状态进行监测，是确保施工安全、指导施工程序、便利施工管理的重要手段。 三、监控量测项目隧道施工监测量测项目主要有：洞内外观测、水平相对净空变化值的量测、拱顶下沉量测。四、监控测量设备仪器、量测方法、频率序号项目名称方法及工具布置变形速度(mm/d)或量测面距开挖面距离（m）3下载后可任意编辑≥5 或 (0~1)B1~5 或(1~2)B0.5~1 或(1~2)B0.2~0.5或(2~5)B＜0.2或＞5B1地质和支护状态观察（洞内外观测）岩性、结构面产状及支护裂缝观测或描述，地质罗盘等开挖后及初期支护后进行每次开挖（爆破）后进行2周边位移各种类型收敛仪每 10~15m 一个断面，每个断面 2~3对观测点1~2次/天1 次/天1 次/2 天1 次/2 天1 次/周3拱顶顶下沉水 平 仪 、 水准 尺 钢 尺 或测杆每 10~15m 一个断面1~2次/天1 次/天1 次/2 天1 次/2 天1 次/周4地表下沉水平仪、水准尺挂钩钢尺H＞2B 量测间距 20~50m;B＜H＜2B 间距20~50m ；H＜B 时 10m 一个断面，每个断面至少7~11 个测点测量频率同上五、测量监控方案A、洞内外观察① 洞内外观察（即地质和支护状态观察）分开挖工作面观察和已施工区段...
