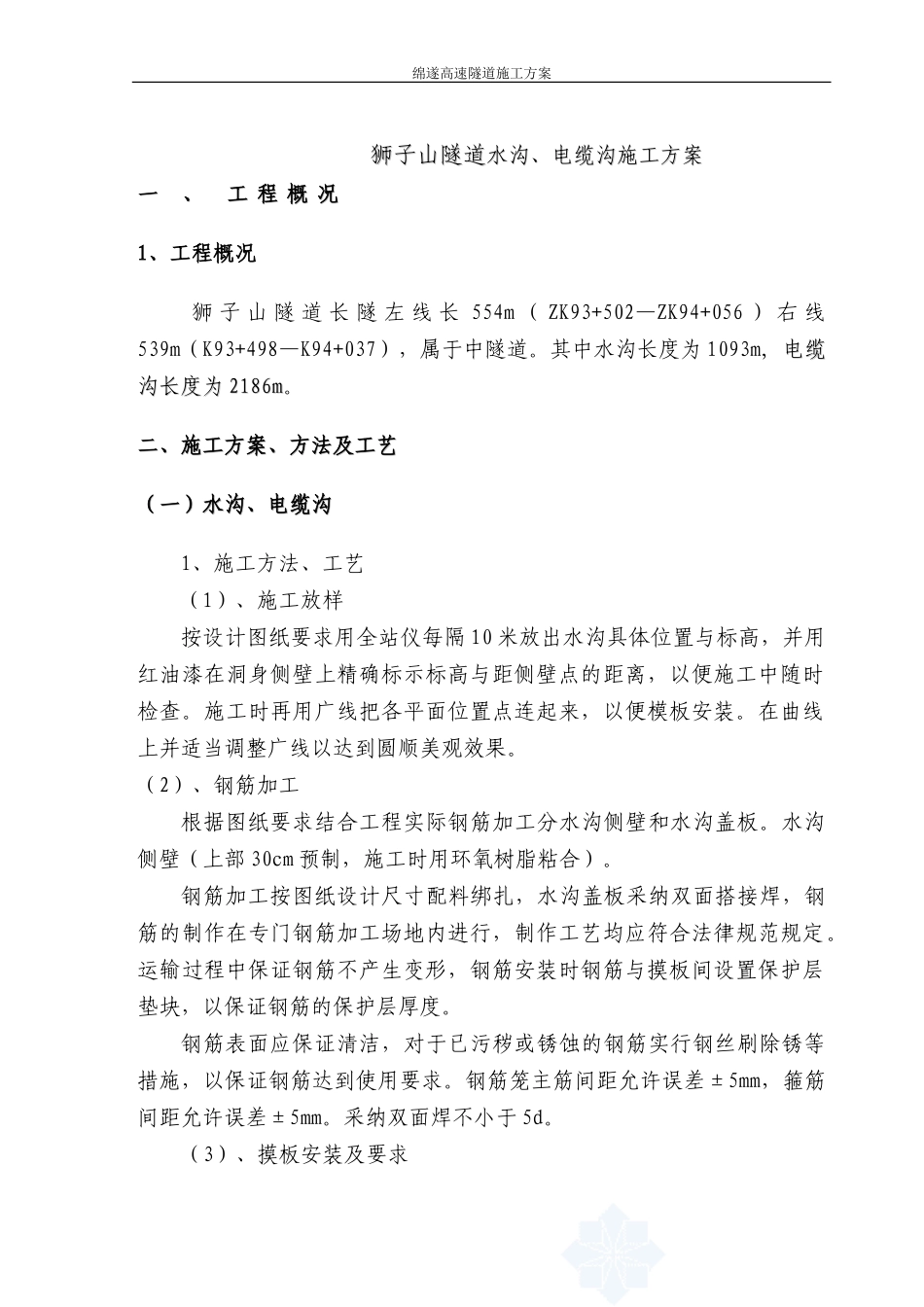

绵遂高速隧道施工方案狮子山隧道狮子山隧道水沟、电缆沟施工方案水沟、电缆沟施工方案一 、 工 程 概 况一 、 工 程 概 况 1、工程概况狮 子 山 隧 道 长 隧 左 线 长 554m （ ZK93+502—ZK94+056 ） 右 线539m（K93+498—K94+037），属于中隧道。其中水沟长度为 1093m, 电缆电缆沟长度为沟长度为 2186m2186m。二、施工方案、方法及工艺二、施工方案、方法及工艺（一）水沟、电缆沟（一）水沟、电缆沟1、施工方法、工艺（1）、施工放样按设计图纸要求用全站仪每隔 10 米放出水沟具体位置与标高，并用红油漆在洞身侧壁上精确标示标高与距侧壁点的距离，以便施工中随时检查。施工时再用广线把各平面位置点连起来，以便模板安装。在曲线上并适当调整广线以达到圆顺美观效果。（2）、钢筋加工根据图纸要求结合工程实际钢筋加工分水沟侧壁和水沟盖板。水沟侧壁（上部 30cm 预制，施工时用环氧树脂粘合）。钢筋加工按图纸设计尺寸配料绑扎，水沟盖板采纳双面搭接焊，钢筋的制作在专门钢筋加工场地内进行，制作工艺均应符合法律规范规定。运输过程中保证钢筋不产生变形，钢筋安装时钢筋与摸板间设置保护层垫块，以保证钢筋的保护层厚度。钢筋表面应保证清洁，对于已污秽或锈蚀的钢筋实行钢丝刷除锈等措施，以保证钢筋达到使用要求。钢筋笼主筋间距允许误差±5mm，箍筋间距允许误差±5mm。采纳双面焊不小于 5d。（3）、摸板安装及要求下载后可任意编辑模板使用 30cm*150cm 的钢模，以符合路面平、纵、横设计的要求。并便于装拆，能保证横板连接牢固可靠，支立稳固。每次浇注砼之前，模板表面应彻底清扫洁净并在表面涂以脱模剂。水沟壁模板安装时，应在底部砼打眼用 Φ12 钢筋固定底部平面位置，上部支撑牢固。水沟盖板采纳 8 号角钢（盖板厚度为 8cm），用 Φ12 钢筋加工盖板宽度固定卡。在每两块盖板间均应加设。（4）、混凝土施工要求①、混凝土拌制与运输混凝土在金华互通拌合站集中拌合，罐车运输。拌合时应严格根据施工配合比拌合，并有试验人员在现场监督指导，以保证混凝土的质量，混凝土在运输过程中，以 2-4r/min 慢速进行搅拌。混凝土的载量为搅拌车几何容量的 2/3，混凝土运至施工点后如发生离析、渗水及坍落度不符合要求时，应进行 2 次搅拌可同时加水和水泥以保证其水灰比不变。② 、 混 凝 土 浇 注混凝土浇筑应连续进行，因故停止一般不超过 2 小时，否则需 24小时方可进行，中断...
