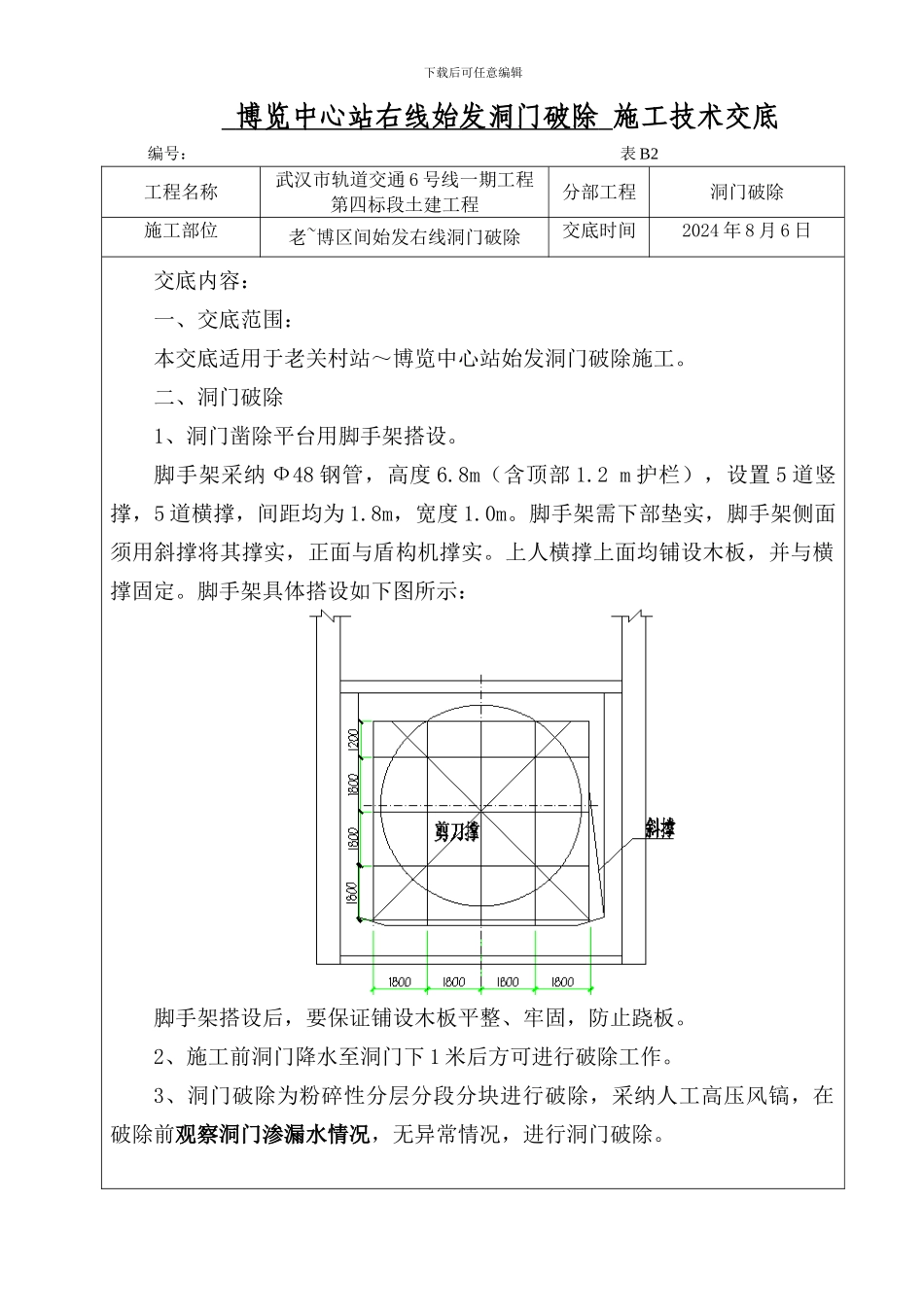

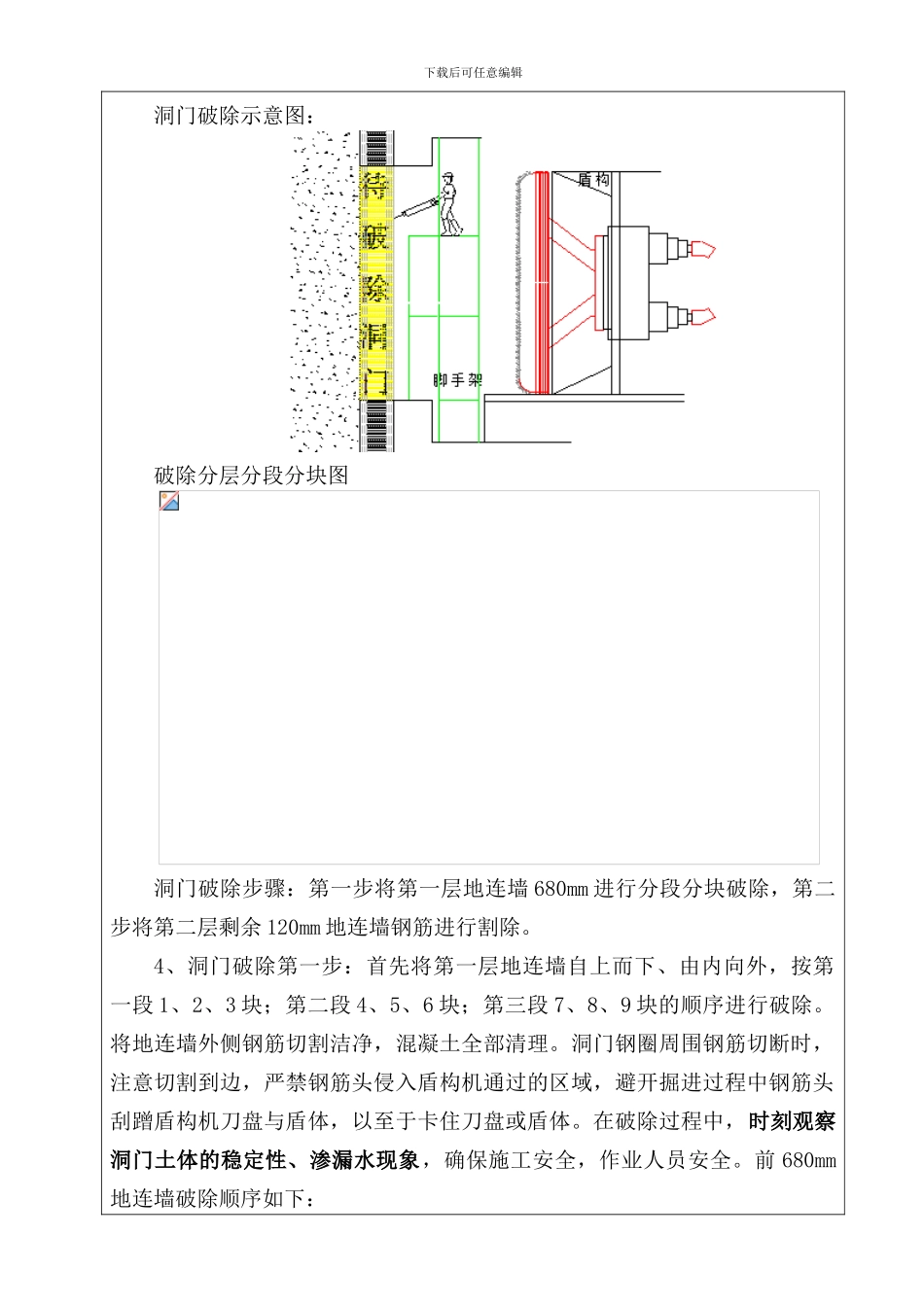

下载后可任意编辑 博览中心站右线始发洞门破除 施工技术交底编号： 表 B2工程名称武汉市轨道交通 6 号线一期工程第四标段土建工程分部工程洞门破除施工部位老~博区间始发右线洞门破除交底时间2024 年 8 月 6 日交底内容：一、交底范围：本交底适用于老关村站～博览中心站始发洞门破除施工。二、洞门破除1、洞门凿除平台用脚手架搭设。脚手架采纳 Ф48 钢管，高度 6.8m（含顶部 1.2 m 护栏），设置 5 道竖撑，5 道横撑，间距均为 1.8m，宽度 1.0m。脚手架需下部垫实，脚手架侧面须用斜撑将其撑实，正面与盾构机撑实。上人横撑上面均铺设木板，并与横撑固定。脚手架具体搭设如下图所示：脚手架搭设后，要保证铺设木板平整、牢固，防止跷板。2、施工前洞门降水至洞门下 1 米后方可进行破除工作。3、洞门破除为粉碎性分层分段分块进行破除，采纳人工高压风镐，在破除前观察洞门渗漏水情况，无异常情况，进行洞门破除。下载后可任意编辑洞门破除示意图：破除分层分段分块图洞门破除步骤：第一步将第一层地连墙 680mm 进行分段分块破除，第二步将第二层剩余 120mm 地连墙钢筋进行割除。4、洞门破除第一步：首先将第一层地连墙自上而下、由内向外，按第一段 1、2、3 块；第二段 4、5、6 块；第三段 7、8、9 块的顺序进行破除。将地连墙外侧钢筋切割洁净，混凝土全部清理。洞门钢圈周围钢筋切断时，注意切割到边，严禁钢筋头侵入盾构机通过的区域，避开掘进过程中钢筋头刮蹭盾构机刀盘与盾体，以至于卡住刀盘或盾体。在破除过程中，时刻观察洞门土体的稳定性、渗漏水现象，确保施工安全，作业人员安全。前 680mm地连墙破除顺序如下：下载后可任意编辑（1）第一层第一段钢筋混凝土破除：（2）第一层第二段钢筋混凝土破除：（3）第一层第三段钢筋混凝土破除：下载后可任意编辑5、洞门破除第二步：剔除第二层地连墙的钢筋，用方木支撑掌子面。对第二层 120mm 部分地连墙的钢筋进行剔除处理，剔除过程按自下而上的顺序进行破除，如下图所示，先破除第三段 A、B、C 块；第二段 D、E、F块；第一段 G、H、I 块的顺序进行切除。为了防止洞门钢筋破除后掌子面失稳坍塌，在分块钢筋切除后，及时采纳方木进行支撑。如下图所示，A 区钢筋切除后及时在 1、2 处进行支撑牢固后，方后进行 B 区钢筋切除。B 区钢筋切除后在 3 号点处进行支撑牢固后，进行 C 区钢筋切除。依次类推，进行 C 区至 I 区的钢筋切除与方...
