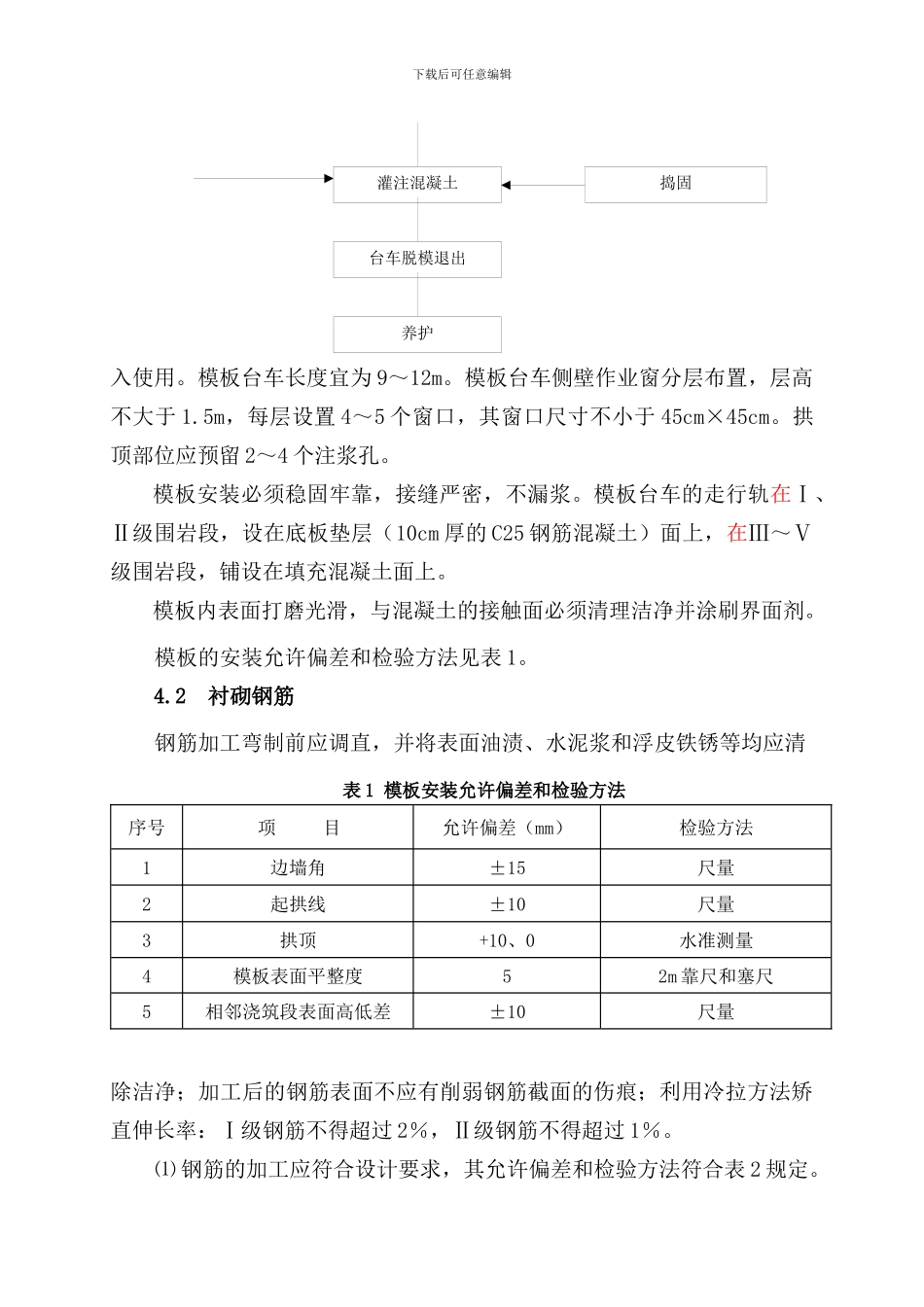

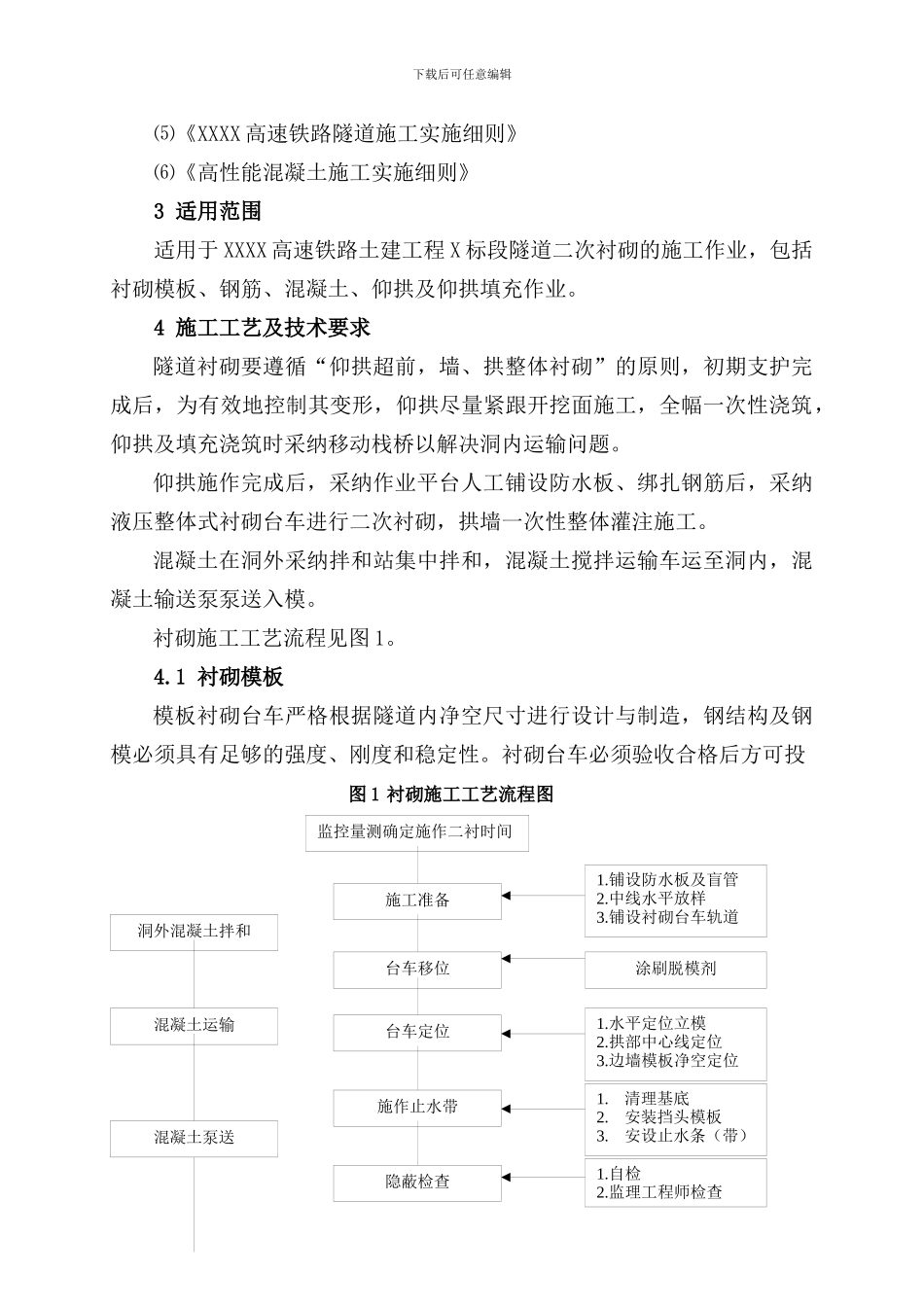

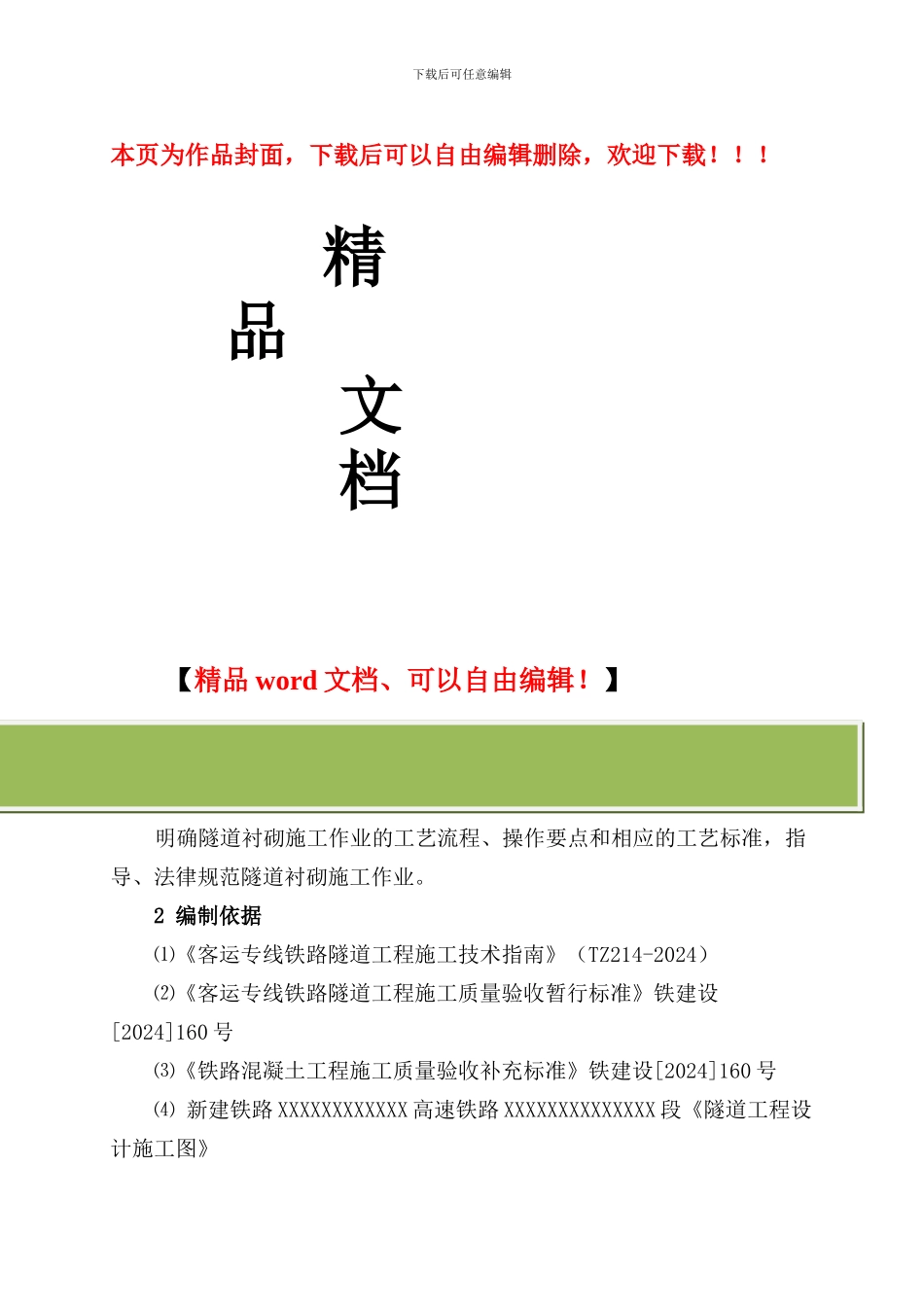

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】衬砌施工作业指导书1 目的明确隧道衬砌施工作业的工艺流程、操作要点和相应的工艺标准,指导、法律规范隧道衬砌施工作业。2 编制依据⑴《客运专线铁路隧道工程施工技术指南》(TZ214-2024)⑵《客运专线铁路隧道工程施工质量验收暂行标准》铁建设[2024]160 号⑶《铁路混凝土工程施工质量验收补充标准》铁建设[2024]160 号⑷ 新建铁路 XXXXXXXXXXXX 高速铁路 XXXXXXXXXXXXXX 段《隧道工程设计施工图》下载后可任意编辑⑸《XXXX 高速铁路隧道施工实施细则》⑹《高性能混凝土施工实施细则》3 适用范围适用于 XXXX 高速铁路土建工程 X 标段隧道二次衬砌的施工作业,包括衬砌模板、钢筋、混凝土、仰拱及仰拱填充作业。4 施工工艺及技术要求隧道衬砌要遵循“仰拱超前,墙、拱整体衬砌”的原则,初期支护完成后,为有效地控制其变形,仰拱尽量紧跟开挖面施工,全幅一次性浇筑,仰拱及填充浇筑时采纳移动栈桥以解决洞内运输问题。仰拱施作完成后,采纳作业平台人工铺设防水板、绑扎钢筋后,采纳液压整体式衬砌台车进行二次衬砌,拱墙一次性整体灌注施工。混凝土在洞外采纳拌和站集中拌和,混凝土搅拌运输车运至洞内,混凝土输送泵泵送入模。衬砌施工工艺流程见图 1。4.1 衬砌模板模板衬砌台车严格根据隧道内净空尺寸进行设计与制造,钢结构及钢模必须具有足够的强度、刚度和稳定性。衬砌台车必须验收合格后方可投图 1 衬砌施工工艺流程图监控量测确定施作二衬时间施工准备台车移位台车定位施作止水带隐蔽检查洞外混凝土拌和混凝土运输混凝土泵送1.铺设防水板及盲管2.中线水平放样3.铺设衬砌台车轨道涂刷脱模剂1.水平定位立模2.拱部中心线定位3.边墙模板净空定位1.清理基底2.安装挡头模板3.安设止水条(带)1.自检2.监理工程师检查下载后可任意编辑入使用。模板台车长度宜为 9~12m。模板台车侧壁作业窗分层布置,层高不大于 1.5m,每层设置 4~5 个窗口,其窗口尺寸不小于 45cm×45cm。拱顶部位应预留 2~4 个注浆孔。模板安装必须稳固牢靠,接缝严密,不漏浆。模板台车的走行轨在Ⅰ、Ⅱ级围岩段,设在底板垫层(10cm 厚的 C25 钢筋混凝土)面上,在Ⅲ~Ⅴ级围岩段,铺设在填充混凝土面上。模板内表面打磨光滑,与混凝土的接触面必须清理洁净并涂刷界面剂。模板的安装允许偏差和检验方法见表 1。...
