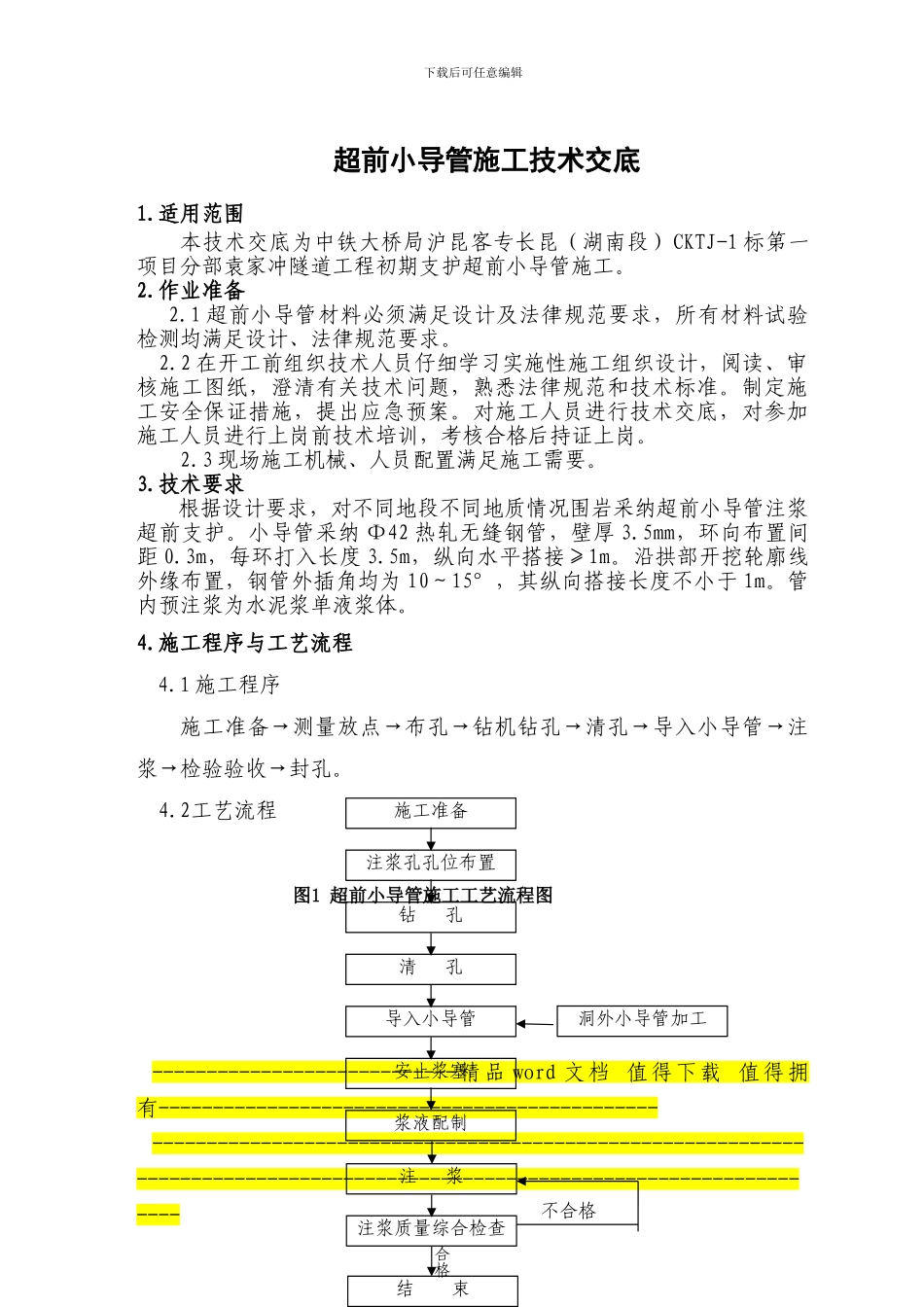

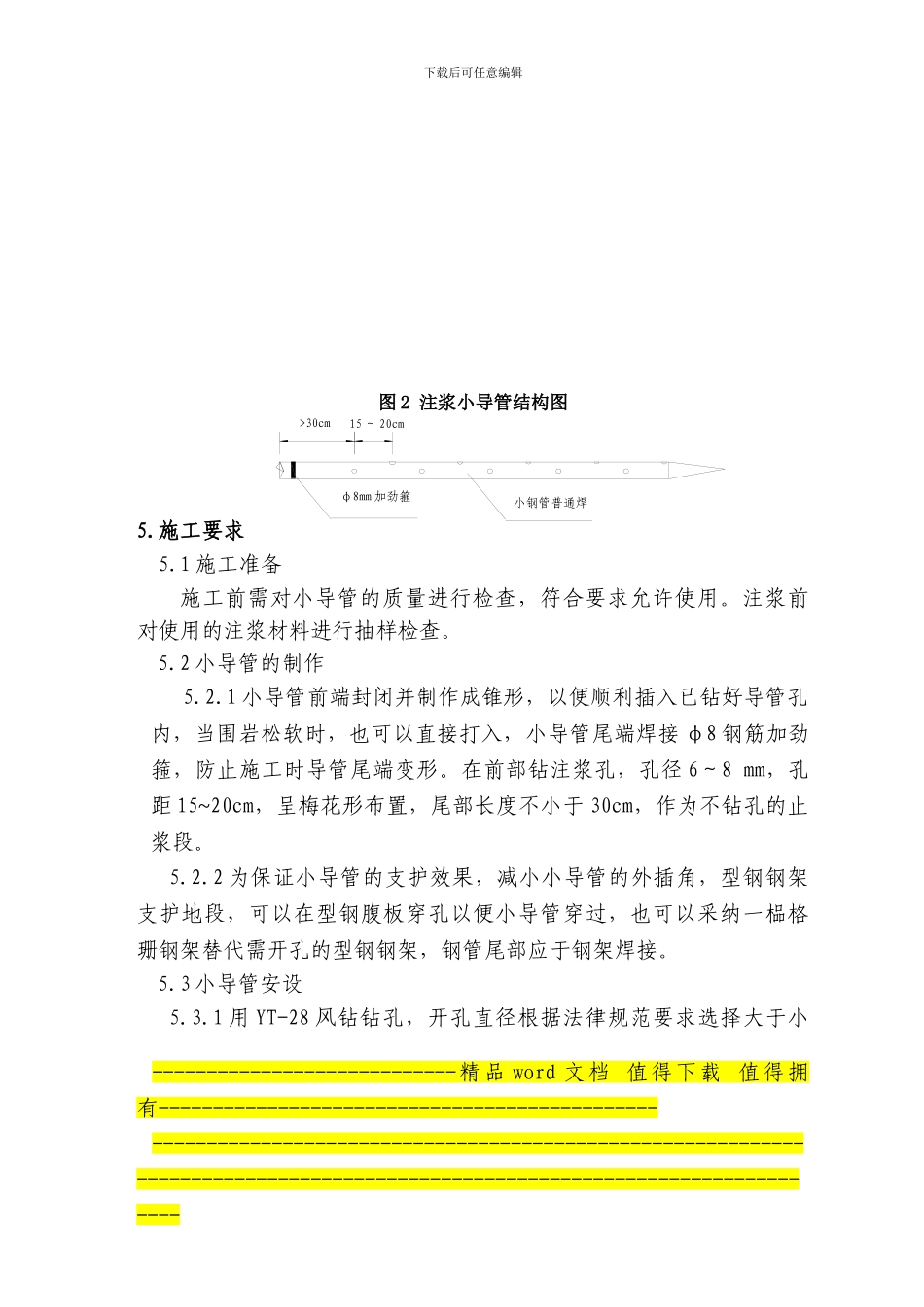

下载后可任意编辑超前小导管施工技术交底1.适用范围本技术交底为中铁大桥局沪昆客专长昆（湖南段）CKTJ-1 标第一项目分部袁家冲隧道工程初期支护超前小导管施工。2.作业准备2.1 超前小导管材料必须满足设计及法律规范要求，所有材料试验检测均满足设计、法律规范要求。 2.2 在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.3 现场施工机械、人员配置满足施工需要。3.技术要求根据设计要求，对不同地段不同地质情况围岩采纳超前小导管注浆超前支护。小导管采纳 Ф42 热轧无缝钢管，壁厚 3.5mm，环向布置间距 0.3m，每环打入长度 3.5m，纵向水平搭接≥1m。沿拱部开挖轮廓线外缘布置，钢管外插角均为 10～15°，其纵向搭接长度不小于 1m。管内预注浆为水泥浆单液浆体。4.施工程序与工艺流程4.1 施工程序施工准备→测量放点→布孔→钻机钻孔→清孔→导入小导管→注浆→检验验收→封孔。4.2工艺流程图1 超前小导管施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------施工准备注浆孔孔位布置洞外小导管加工钻 孔清 孔注 浆导入小导管结 束安止浆塞注浆质量综合检查浆液配制合格不合格下载后可任意编辑图 2 注浆小导管结构图5.施工要求5.1 施工准备施工前需对小导管的质量进行检查，符合要求允许使用。注浆前对使用的注浆材料进行抽样检查。5.2 小导管的制作5.2.1 小导管前端封闭并制作成锥形，以便顺利插入已钻好导管孔内，当围岩松软时，也可以直接打入，小导管尾端焊接 φ8 钢筋加劲箍，防止施工时导管尾端变形。在前部钻注浆孔，孔径 6～8 mm，孔距 15~20cm，呈梅花形布置，尾部长度不小于 30cm，作为不钻孔的止浆段。5.2.2 为保证小导管的支护效果，减小小导管的外插角，型钢钢架支护地段，可以在型钢腹板穿孔以便小导管穿过，也可以采纳一榀格珊钢架替代需开孔的型钢钢架，钢管尾部应于钢架焊接。5.3 小导管安设5.3.1 用 YT-28 风钻钻孔，开孔直径根据法律规范要求选择大于小---------------------------...
