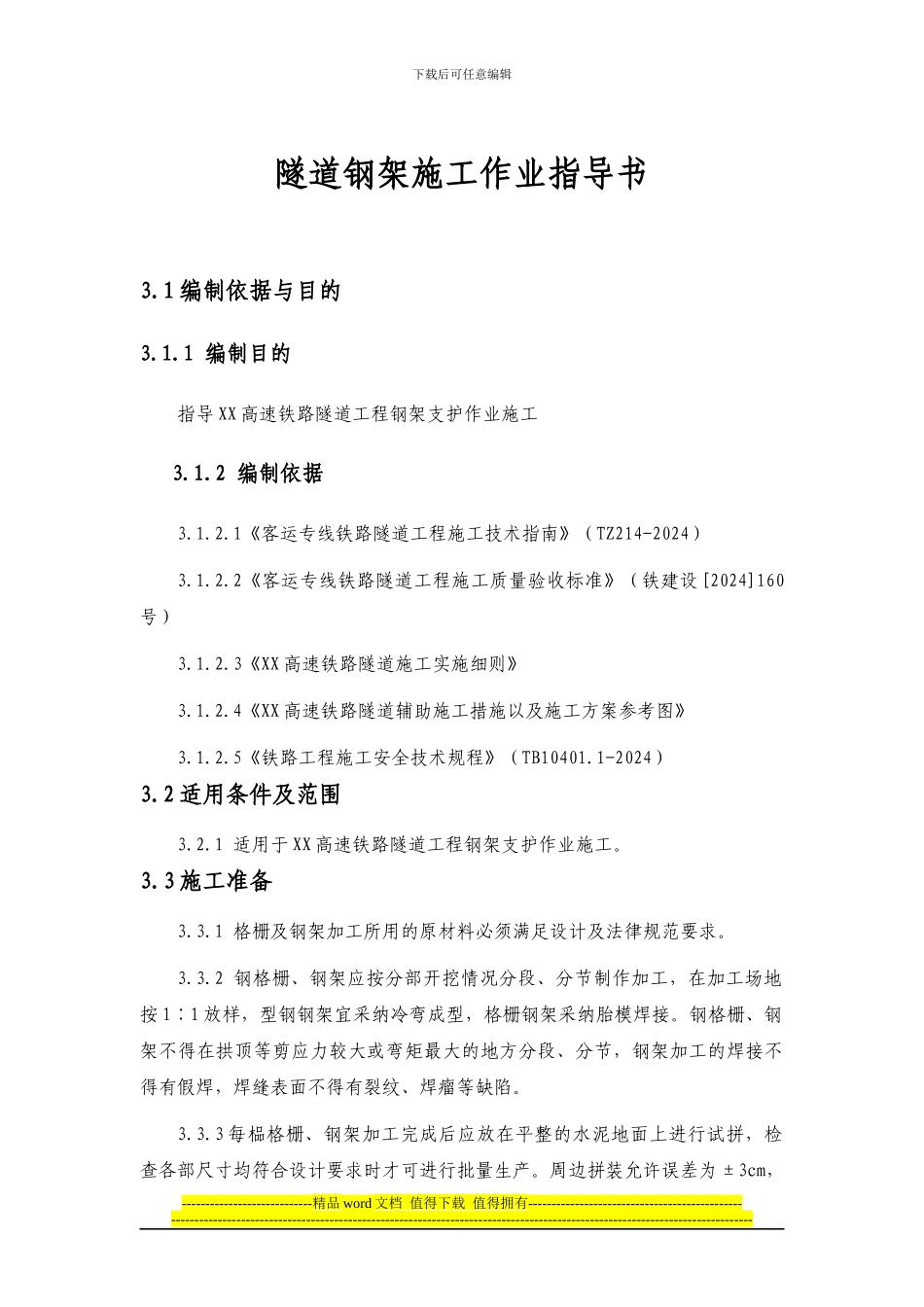

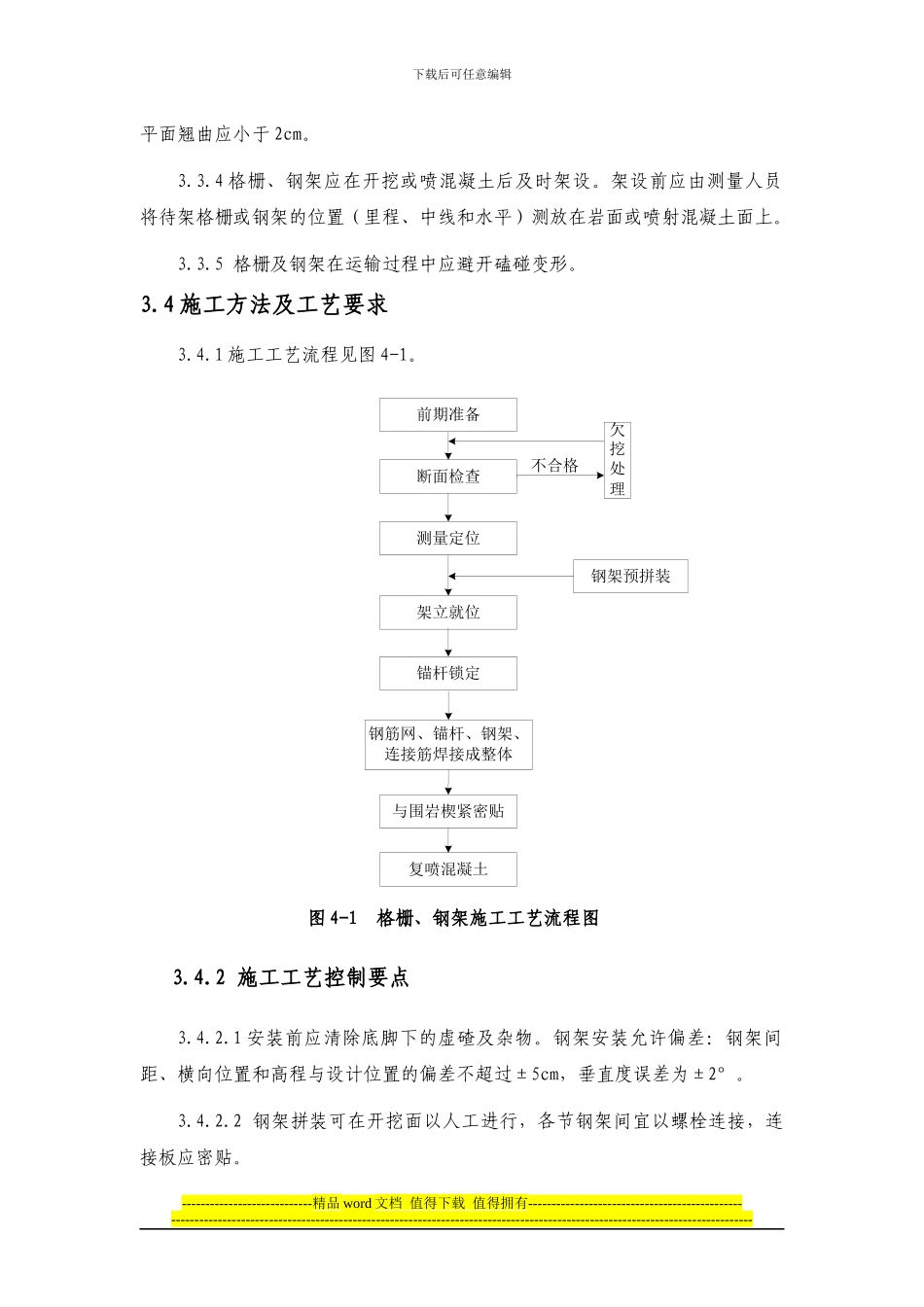

下载后可任意编辑隧道钢架施工作业指导书3.1 编制依据与目的3.1.1 编制目的指导 XX 高速铁路隧道工程钢架支护作业施工3.1.2 编制依据3.1.2.1《客运专线铁路隧道工程施工技术指南》（TZ214-2024）3.1.2.2《客运专线铁路隧道工程施工质量验收标准》（铁建设[2024]160号）3.1.2.3《XX 高速铁路隧道施工实施细则》3.1.2.4《XX 高速铁路隧道辅助施工措施以及施工方案参考图》3.1.2.5《铁路工程施工安全技术规程》（TB10401.1-2024）3.2 适用条件及范围3.2.1 适用于 XX 高速铁路隧道工程钢架支护作业施工。3.3 施工准备3.3.1 格栅及钢架加工所用的原材料必须满足设计及法律规范要求。3.3.2 钢格栅、钢架应按分部开挖情况分段、分节制作加工，在加工场地按 1∶1 放样，型钢钢架宜采纳冷弯成型，格栅钢架采纳胎模焊接。钢格栅、钢架不得在拱顶等剪应力较大或弯矩最大的地方分段、分节，钢架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷。3.3.3 每榀格栅、钢架加工完成后应放在平整的水泥地面上进行试拼，检查各部尺寸均符合设计要求时才可进行批量生产。周边拼装允许误差为±3cm，----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑平面翘曲应小于 2cm。3.3.4 格栅、钢架应在开挖或喷混凝土后及时架设。架设前应由测量人员将待架格栅或钢架的位置（里程、中线和水平）测放在岩面或喷射混凝土面上。3.3.5 格栅及钢架在运输过程中应避开磕碰变形。3.4 施工方法及工艺要求3.4.1 施工工艺流程见图 4-1。图 4-1 格栅、钢架施工工艺流程图3.4.2 施工工艺控制要点3.4.2.1 安装前应清除底脚下的虚碴及杂物。钢架安装允许偏差：钢架间距、横向位置和高程与设计位置的偏差不超过±5cm，垂直度误差为±2°。3.4.2.2 钢架拼装可在开挖面以人工进行，各节钢架间宜以螺栓连接，连接板应密贴。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------前期准备断面检查测量定位钢架预拼装架立就位锚杆锁定钢筋网、锚杆...
