隧道锚杆施工作业指导书VIP免费

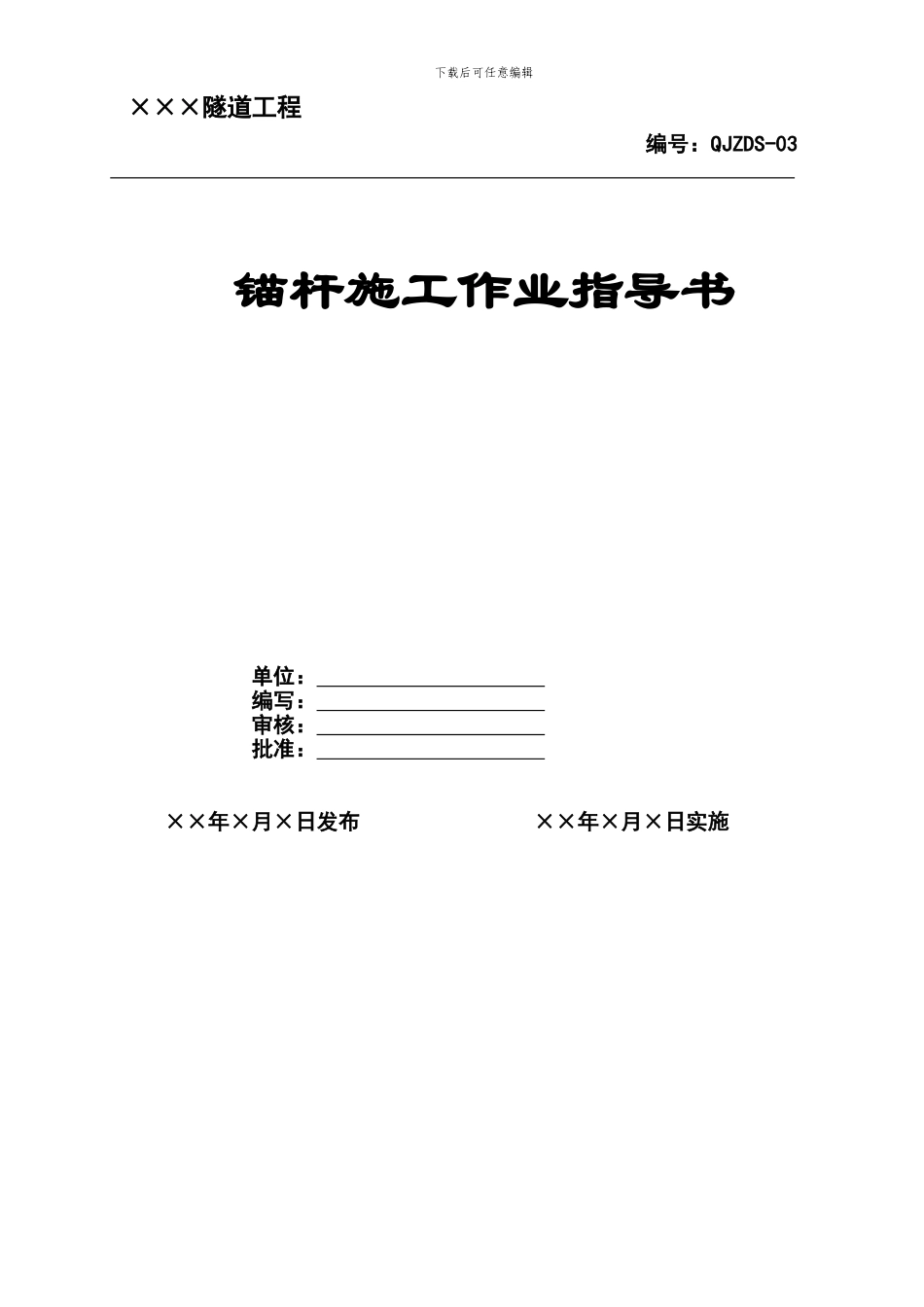

隧道锚杆施工作业指导书_第1页
1/9

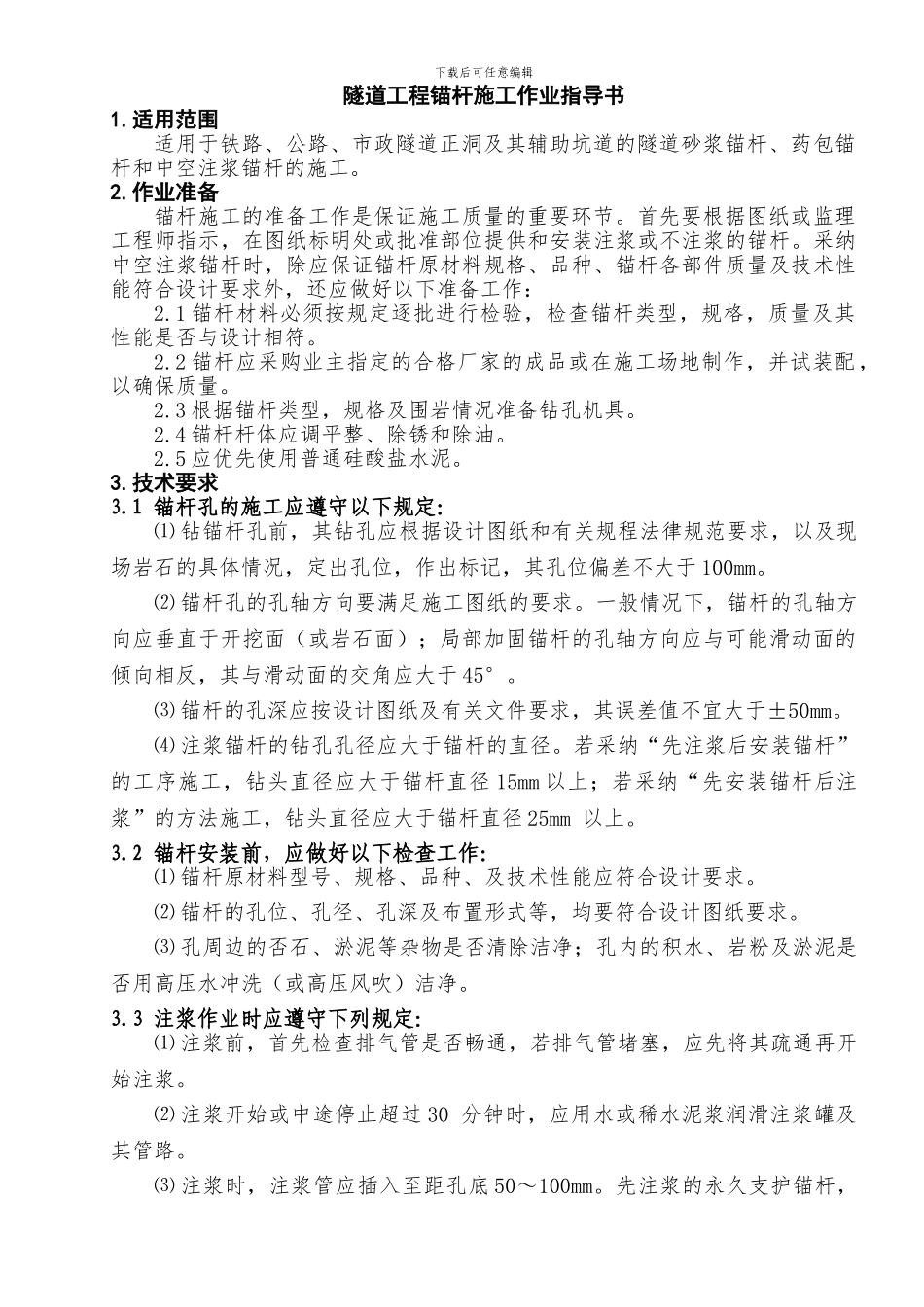

隧道锚杆施工作业指导书_第2页
2/9

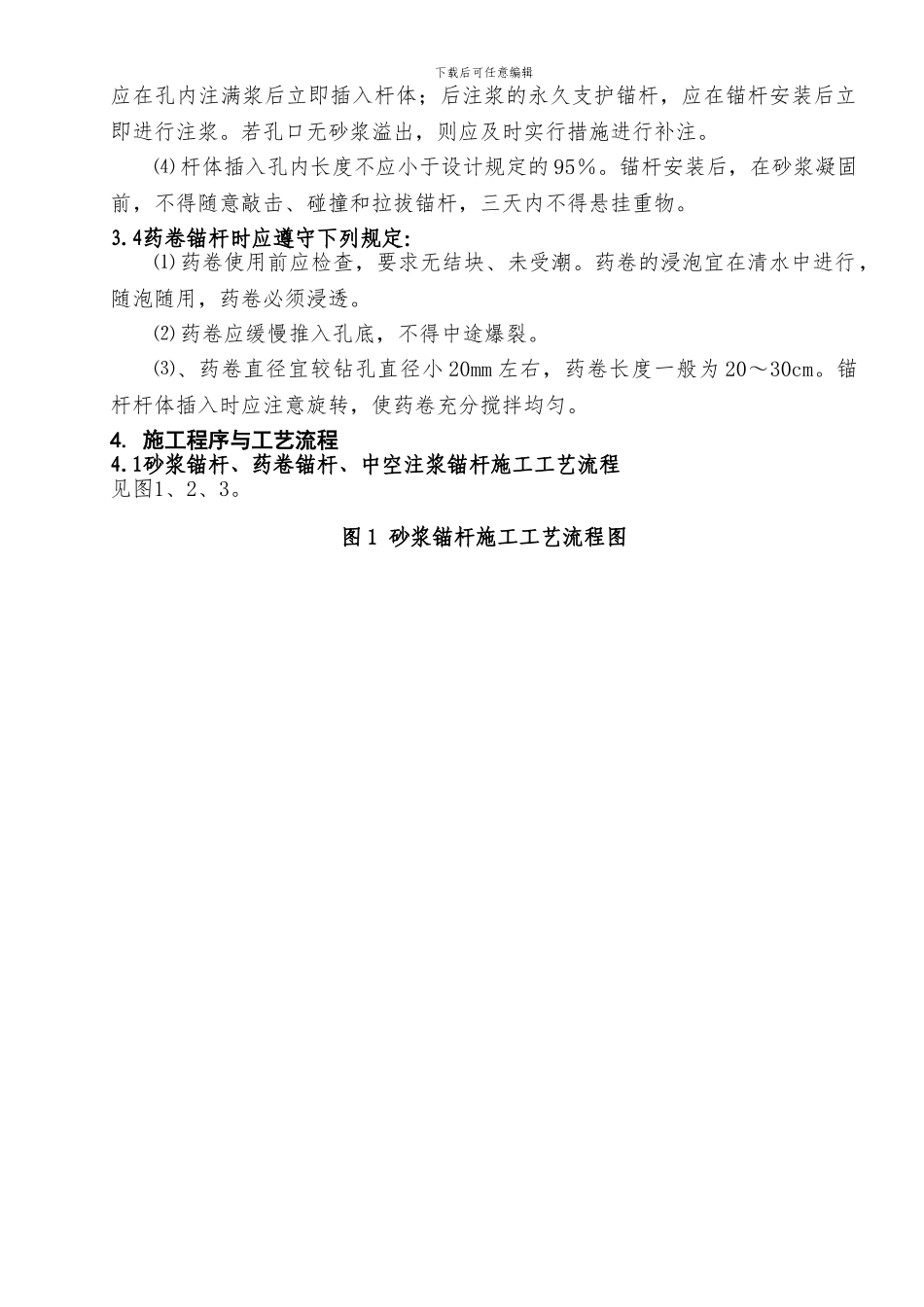

隧道锚杆施工作业指导书_第3页
3/9
下载后可任意编辑 ×××隧道工程 编号:QJZDS-03 锚杆施工作业指导书单位: 编写: 审核: 批准: ××年×月×日发布 ××年×月×日实施下载后可任意编辑隧道工程锚杆施工作业指导书1.适用范围适用于铁路、公路、市政隧道正洞及其辅助坑道的隧道砂浆锚杆、药包锚杆和中空注浆锚杆的施工。2.作业准备锚杆施工的准备工作是保证施工质量的重要环节。首先要根据图纸或监理工程师指示,在图纸标明处或批准部位提供和安装注浆或不注浆的锚杆。采纳中空注浆锚杆时,除应保证锚杆原材料规格、品种、锚杆各部件质量及技术性能符合设计要求外,还应做好以下准备工作:2.1 锚杆材料必须按规定逐批进行检验,检查锚杆类型,规格,质量及其性能是否与设计相符。2.2 锚杆应采购业主指定的合格厂家的成品或在施工场地制作,并试装配,以确保质量。2.3 根据锚杆类型,规格及围岩情况准备钻孔机具。2.4 锚杆杆体应调平整、除锈和除油。2.5 应优先使用普通硅酸盐水泥。3.技术要求3.1 锚杆孔的施工应遵守以下规定:⑴ 钻锚杆孔前,其钻孔应根据设计图纸和有关规程法律规范要求,以及现场岩石的具体情况,定出孔位,作出标记,其孔位偏差不大于 100mm。⑵ 锚杆孔的孔轴方向要满足施工图纸的要求。一般情况下,锚杆的孔轴方向应垂直于开挖面(或岩石面);局部加固锚杆的孔轴方向应与可能滑动面的倾向相反,其与滑动面的交角应大于 45°。⑶ 锚杆的孔深应按设计图纸及有关文件要求,其误差值不宜大于±50mm。⑷ 注浆锚杆的钻孔孔径应大于锚杆的直径。若采纳“先注浆后安装锚杆”的工序施工,钻头直径应大于锚杆直径 15mm 以上;若采纳“先安装锚杆后注浆”的方法施工,钻头直径应大于锚杆直径 25mm 以上。3.2 锚杆安装前,应做好以下检查工作:⑴ 锚杆原材料型号、规格、品种、及技术性能应符合设计要求。⑵ 锚杆的孔位、孔径、孔深及布置形式等,均要符合设计图纸要求。⑶ 孔周边的否石、淤泥等杂物是否清除洁净;孔内的积水、岩粉及淤泥是否用高压水冲洗(或高压风吹)洁净。3.3 注浆作业时应遵守下列规定:⑴ 注浆前,首先检查排气管是否畅通,若排气管堵塞,应先将其疏通再开始注浆。⑵ 注浆开始或中途停止超过 30 分钟时,应用水或稀水泥浆润滑注浆罐及其管路。⑶ 注浆时,注浆管应插入至距孔底 50~100mm。先注浆的永久支护锚杆,下载后可任意编辑应在孔内注满浆后立即插入杆体;后注浆的永久支护锚杆,应在锚杆安装后立即...
