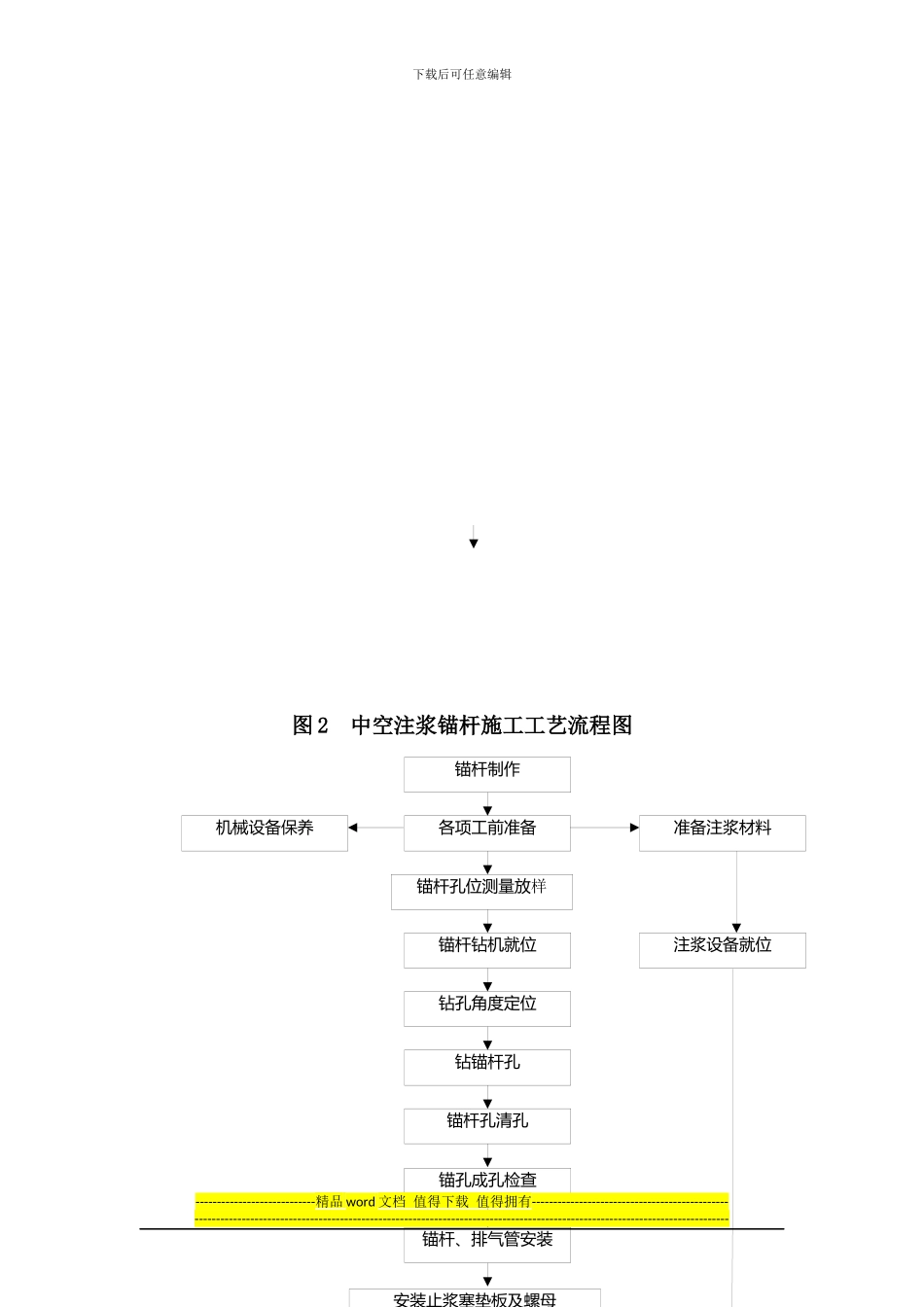

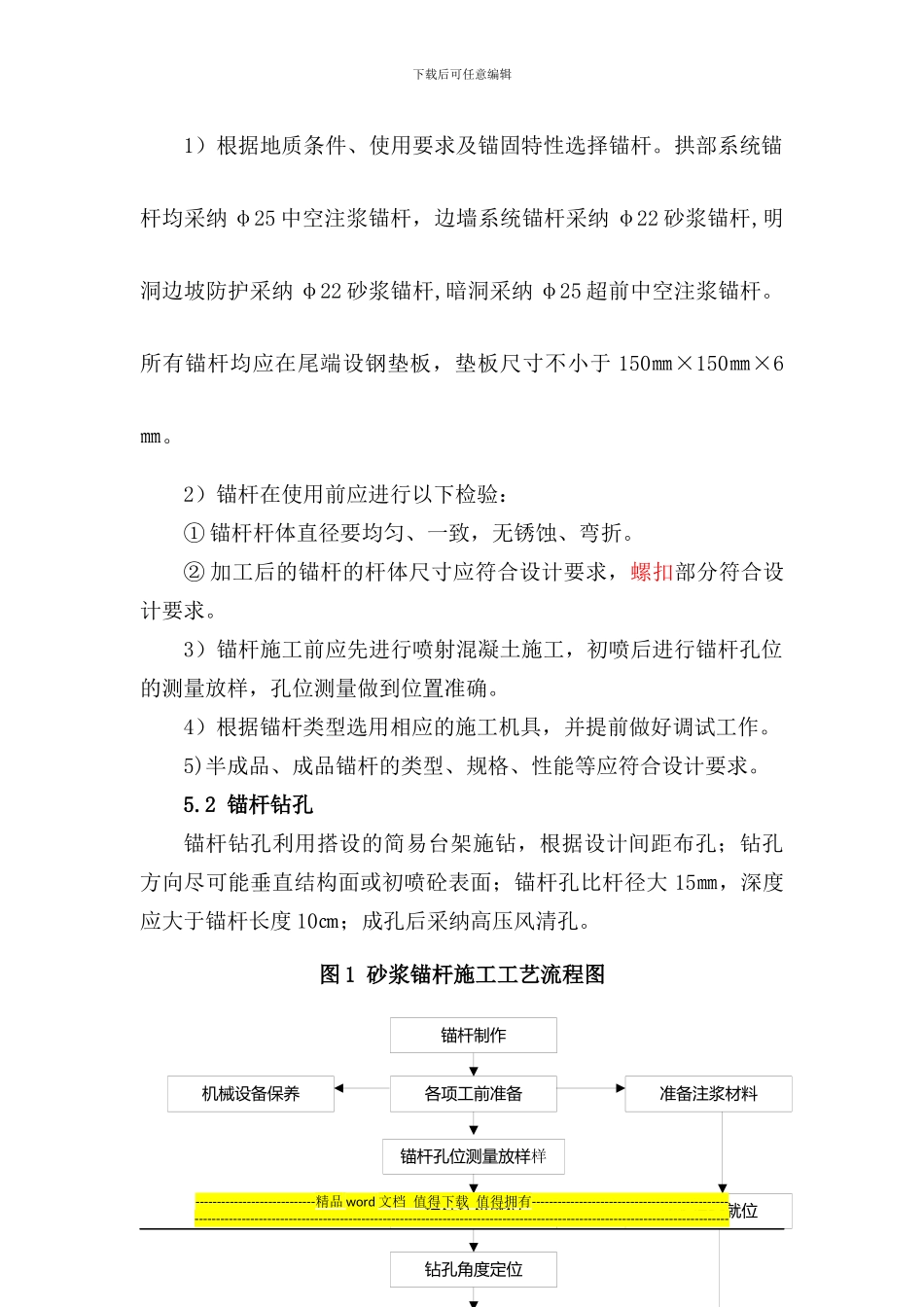

下载后可任意编辑锚杆施工作业指导书1 目的明确隧道锚杆施工作业的工艺流程、操作要点和相应的工艺标准，法律规范隧道锚杆施工作业。2 编制依据⑴《客运专线铁路隧道工程施工指南》铁建设 TZ214-2024;⑵《客运专线铁路隧道工程施工质量验收标准》铁建设[2024]160 号;⑶ 新建铁路 XXXXXXXXXX 高速铁路 XXXXXXXXXXXXXXX 段《隧道工程设计施工图》; ⑷《XXXXXXXX 高速铁路隧道施工实施细则》3 适用范围适用于 XXXXXXXXXXX 高速铁路土建工程 X 标段隧道锚杆的施工。4 锚杆设计依据设计文件，隧道系统支护锚杆，拱部采纳 φ25 中空注浆锚杆，边墙采纳 φ22 砂浆锚杆，明洞边坡防护采纳 φ22 砂浆锚杆,暗洞采纳 φ25 超前中空注浆锚杆。锚杆均设置垫板。锚杆呈梅花型布置，长度及间距依据围岩级别进行确定。5 锚杆施工工艺砂浆锚杆施工工艺流程见图 1，中空注浆锚杆施工工艺流程见图 2。5.1 锚杆施工前的准备----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------锚杆制作各项工前准备锚杆钻机就位钻孔角度定位锚杆孔位测量放样样机械设备保养准备注浆材料注浆设备就位下载后可任意编辑1）根据地质条件、使用要求及锚固特性选择锚杆。拱部系统锚杆均采纳 φ25 中空注浆锚杆，边墙系统锚杆采纳 φ22 砂浆锚杆,明洞边坡防护采纳 φ22 砂浆锚杆,暗洞采纳 φ25 超前中空注浆锚杆。所有锚杆均应在尾端设钢垫板，垫板尺寸不小于 150㎜×150㎜×6㎜。2）锚杆在使用前应进行以下检验：① 锚杆杆体直径要均匀、一致，无锈蚀、弯折。② 加工后的锚杆的杆体尺寸应符合设计要求，螺扣部分符合设计要求。3）锚杆施工前应先进行喷射混凝土施工，初喷后进行锚杆孔位的测量放样，孔位测量做到位置准确。4）根据锚杆类型选用相应的施工机具，并提前做好调试工作。5)半成品、成品锚杆的类型、规格、性能等应符合设计要求。5.2 锚杆钻孔锚杆钻孔利用搭设的简易台架施钻，根据设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大 15㎜，深度应大于锚杆长度 10㎝；成孔后采纳高压风清孔。图 1 砂浆锚杆施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有-------------------------...
