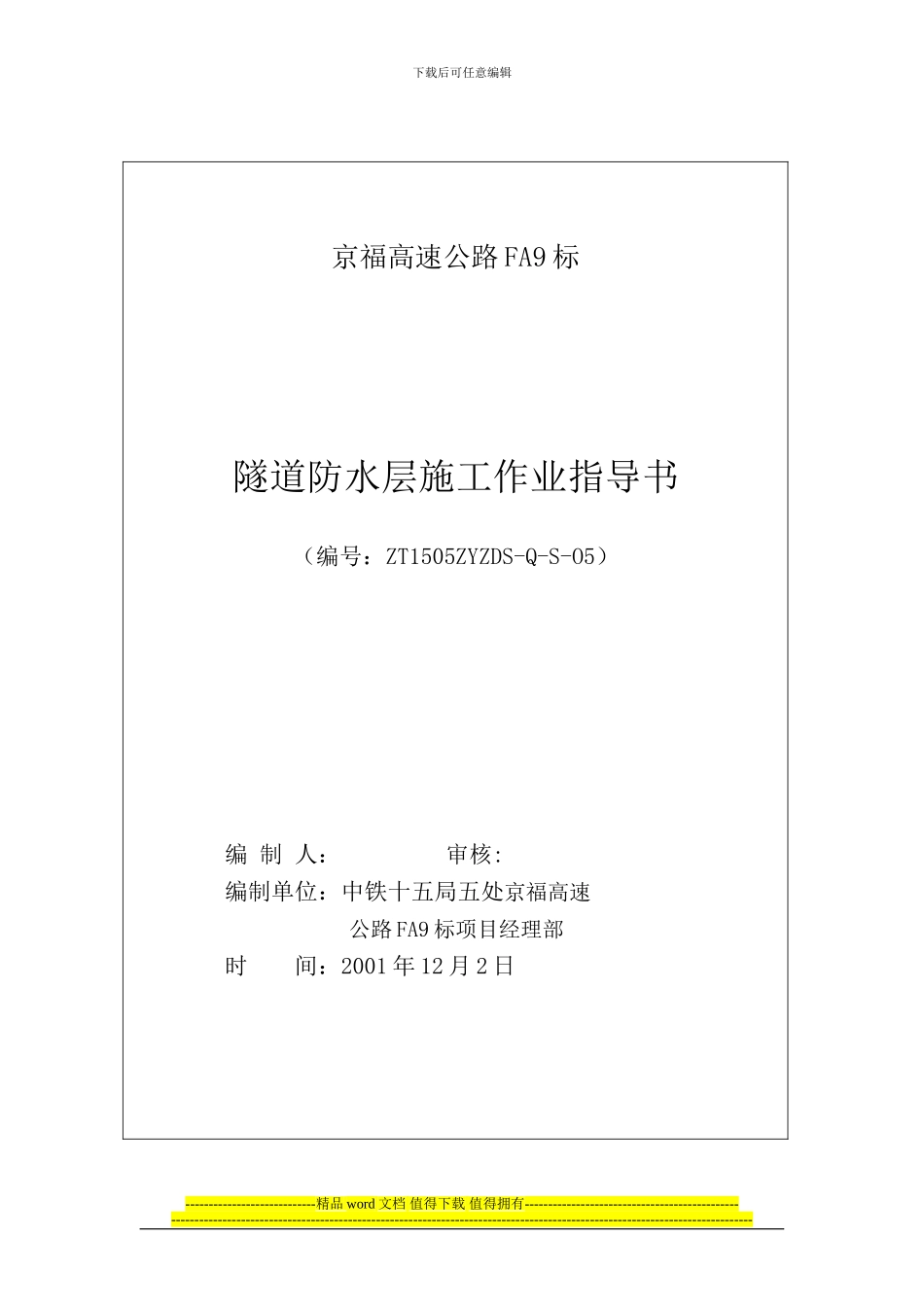

下载后可任意编辑----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------京福高速公路 FA9 标 隧道防水层施工作业指导书（编号：ZT1505ZYZDS-Q-S-O5）编 制 人： 审核:编制单位：中铁十五局五处京福高速公路 FA9 标项目经理部 时 间：2001 年 12 月 2 日 下载后可任意编辑隧道防水层施工作业指导书 根据设计文件要求，本隧道防水采纳复合衬砌夹层全封闭防水层，材料为防水板和土工布，无钉和双焊缝铺设。选用 EVA 防水板，采纳无钉或双焊缝铺设，具体施工工艺如下： 测量放线→基面处理→铺土工布→固定土工布→铺设防水板→电热压焊器粘接防水板与固定垫圈→双焊缝机焊接防水板→检查质量。（1）基面处理：在暗挖段结构施工中，喷射砼基面及围护结构基面粗糙，凸凹不平，锚杆头外露，对铺设防水层质量有很大影响，为此对防水层基面必须进行处理，显著凸凹的初期支护表面须分层喷射找平，截除外面的锚杆头和钢筋网头，以保证防水层与喷层能基本密贴。（2）防水板施工工艺：防水板施工技术措施的要点在于：Ⅰ材料选择，Ⅱ焊接工艺，Ⅲ铺设工艺。EVA 防水板主要施工工艺为固定和接缝焊粘接两部分。正式铺设前应进行铺设试验，分析选择合理的技术参数，制定操作规程和质量控制要点。其施工程序如下：① 钢筋网面突出部分，先切断然后用锤铆平并抹砂浆素灰。 ② 有突出的钢管等时切断，铆平后用砂浆填死抹平。③ 锚杆及螺丝等有凸出部位时，锚杆切断，螺丝顶预留 5mm 切断后，用塑料帽处理。④ 补喷砼使其表面平整圆顺，凹凸量不超过 5cm。⑤ 将土工布用衬垫贴于喷射砼表面，有排水板时同时贴，然后用射钉抢钉上水泥钉锚固，水泥钉长度不小于 50mm，平均每平方米拱顶布设 3-4 个，边墙 2-3 个。⑥ 将土工布安装锚固后，再铺防水板。⑦ 铺设防水板时，采纳手动专用熔接器热熔在衬垫上，两者粘----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑结剥离强度不得小于母体的抗拉强度。⑧ 防水板之间采...
