雨、污水管专项施工方案VIP免费

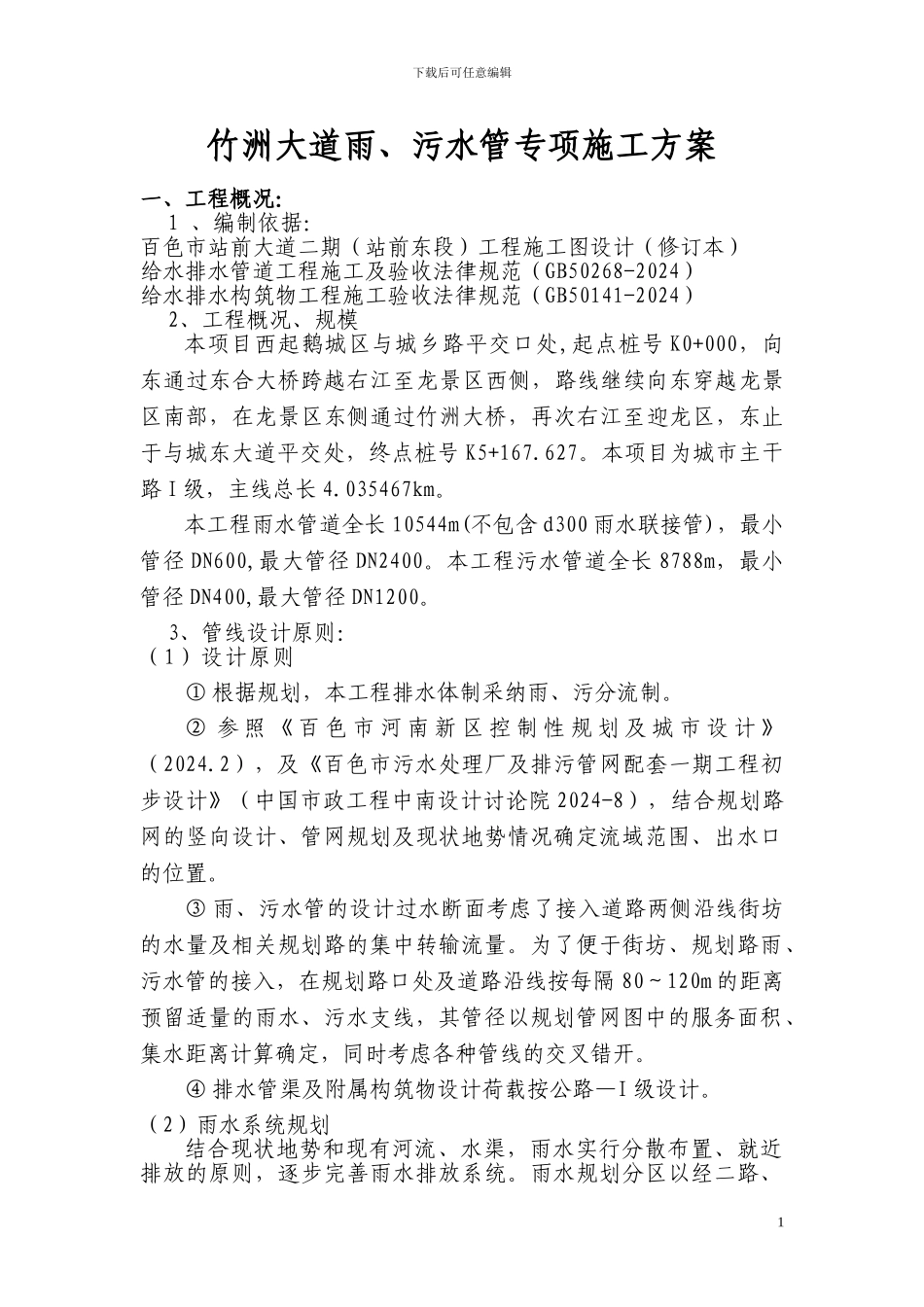

下载后可任意编辑竹洲大道雨、污水管专项施工方案一、工程概况：1 、编制依据：百色市站前大道二期（站前东段）工程施工图设计（修订本）给水排水管道工程施工及验收法律规范（GB50268-2024）给水排水构筑物工程施工验收法律规范（GB50141-2024）2、工程概况、规模本项目西起鹅城区与城乡路平交口处,起点桩号 K0+000，向东通过东合大桥跨越右江至龙景区西侧，路线继续向东穿越龙景区南部，在龙景区东侧通过竹洲大桥，再次右江至迎龙区，东止于与城东大道平交处，终点桩号 K5+167.627。本项目为城市主干路 I 级，主线总长 4.035467km。本工程雨水管道全长 10544m(不包含 d300 雨水联接管)，最小管径 DN600,最大管径 DN2400。本工程污水管道全长 8788m，最小管径 DN400,最大管径 DN1200。3、管线设计原则：（1）设计原则① 根据规划，本工程排水体制采纳雨、污分流制。② 参 照 《 百 色 市 河 南 新 区 控 制 性 规 划 及 城 市 设 计 》（2024.2），及《百色市污水处理厂及排污管网配套一期工程初步设计》（中国市政工程中南设计讨论院 2024-8），结合规划路网的竖向设计、管网规划及现状地势情况确定流域范围、出水口的位置。③ 雨、污水管的设计过水断面考虑了接入道路两侧沿线街坊的水量及相关规划路的集中转输流量。为了便于街坊、规划路雨、污水管的接入，在规划路口处及道路沿线按每隔 80～120m 的距离预留适量的雨水、污水支线，其管径以规划管网图中的服务面积、集水距离计算确定，同时考虑各种管线的交叉错开。④ 排水管渠及附属构筑物设计荷载按公路—I 级设计。（2）雨水系统规划结合现状地势和现有河流、水渠，雨水实行分散布置、就近排放的原则，逐步完善雨水排放系统。雨水规划分区以经二路、1下载后可任意编辑经四路为自然分水岭，雨水分别汇入城市雨水管、河涌景观水体，再排入右江。（3）污水系统规划根据《百色市河南新区控制性规划及城市设计》（2024.2）及《百色市污水处理厂及排污管网配套一期工程初步设计》（中国市政工程中南设计讨论院 2024-8），百色市污水处理厂的污水管网分为老城区、河南新区、河东区。老城区在改造道路的同时需按雨污水分流制体制进行污水管道的敷设，以完善老城区的污水收集系统，其污水管道结合道路设计可就近接入沿江滨路敷设的 DN800～DN1200 规划截污主干管老城区全部污水经六田沟污水泵站提升，通过压力过江管于纬二路西端进入河南新区污水干管...
