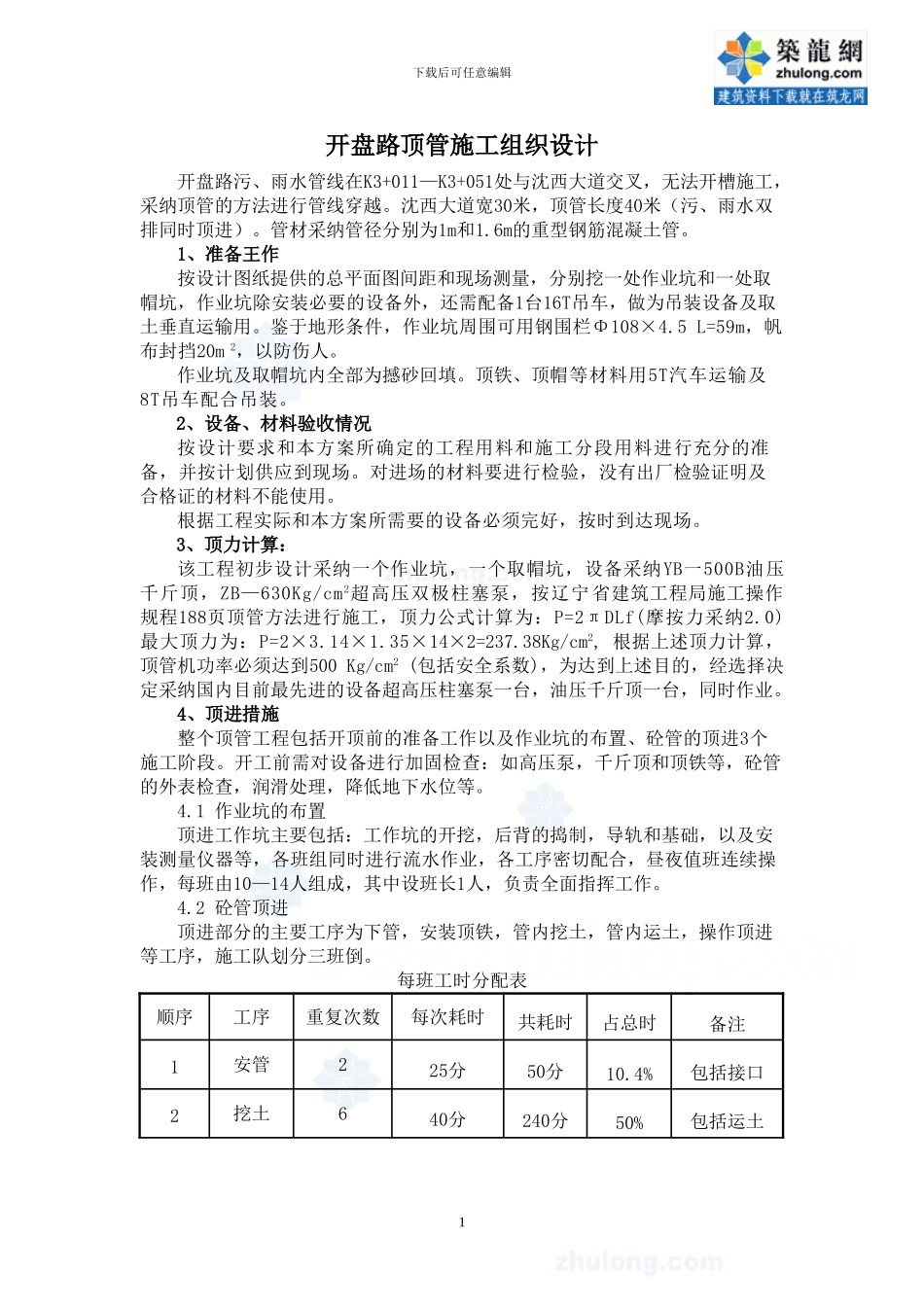

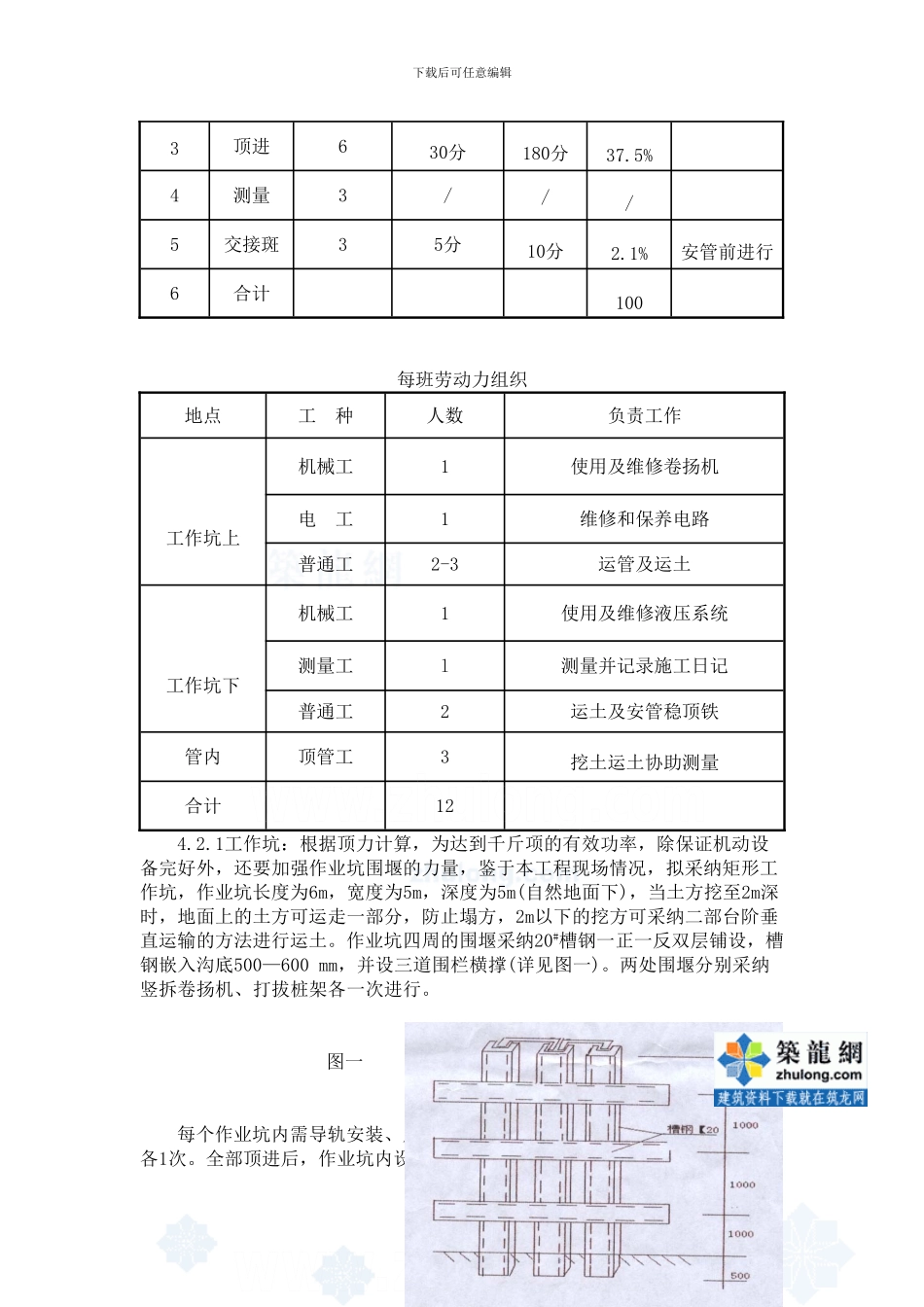

开盘路顶管施工组织设计施工单位：编制人：审核人：监理单位：监理工程师：日期：下载后可任意编辑开盘路顶管施工组织设计开盘路污、雨水管线在K3+011—K3+051处与沈西大道交叉，无法开槽施工，采纳顶管的方法进行管线穿越。沈西大道宽30米，顶管长度40米（污、雨水双排同时顶进）。管材采纳管径分别为1m和1.6m的重型钢筋混凝土管。1、准备王作按设计图纸提供的总平面图间距和现场测量，分别挖一处作业坑和一处取帽坑，作业坑除安装必要的设备外，还需配备1台16T吊车，做为吊装设备及取土垂直运输用。鉴于地形条件，作业坑周围可用钢围栏Φ108×4.5 L=59m，帆布封挡20m 2，以防伤人。作业坑及取帽坑内全部为撼砂回填。顶铁、顶帽等材料用5T汽车运输及8T吊车配合吊装。2、设备、材料验收情况 按设计要求和本方案所确定的工程用料和施工分段用料进行充分的准备，并按计划供应到现场。对进场的材料要进行检验，没有出厂检验证明及合格证的材料不能使用。 根据工程实际和本方案所需要的设备必须完好，按时到达现场。 3、顶力计算： 该工程初步设计采纳一个作业坑，一个取帽坑，设备采纳YB一500B油压千斤顶，ZB—630Kg/cm2超高压双极柱塞泵，按辽宁省建筑工程局施工操作规程188页顶管方法进行施工，顶力公式计算为：P=2πDLf(摩按力采纳2.0)最大顶力为：P=2×3.14×1.35×14×2=237.38Kg/cm2, 根据上述顶力计算，顶管机功率必须达到500 Kg/cm2 (包括安全系数)，为达到上述目的，经选择决定采纳国内目前最先进的设备超高压柱塞泵一台，油压千斤顶一台，同时作业。4、顶进措施整个顶管工程包括开顶前的准备工作以及作业坑的布置、砼管的顶进3个施工阶段。开工前需对设备进行加固检查：如高压泵，千斤顶和顶铁等，砼管的外表检查，润滑处理，降低地下水位等。4.1 作业坑的布置顶进工作坑主要包括：工作坑的开挖，后背的捣制，导轨和基础，以及安装测量仪器等，各班组同时进行流水作业，各工序密切配合，昼夜值班连续操作，每班由10—14人组成，其中设班长1人，负责全面指挥工作。 4.2 砼管顶进顶进部分的主要工序为下管，安装顶铁，管内挖土，管内运土，操作顶进等工序，施工队划分三班倒。 每班工时分配表顺序工序重复次数每次耗时共耗时占总时备注1安管225分50分10.4%包括接口2挖土640分240分50%包括运土1下载后可任意编辑3顶进630分180分37.5%4测量3///5交接斑35分10分2.1%安管前进行6合计100每班劳动力组织地点工 种人数负责工作工作坑上...
