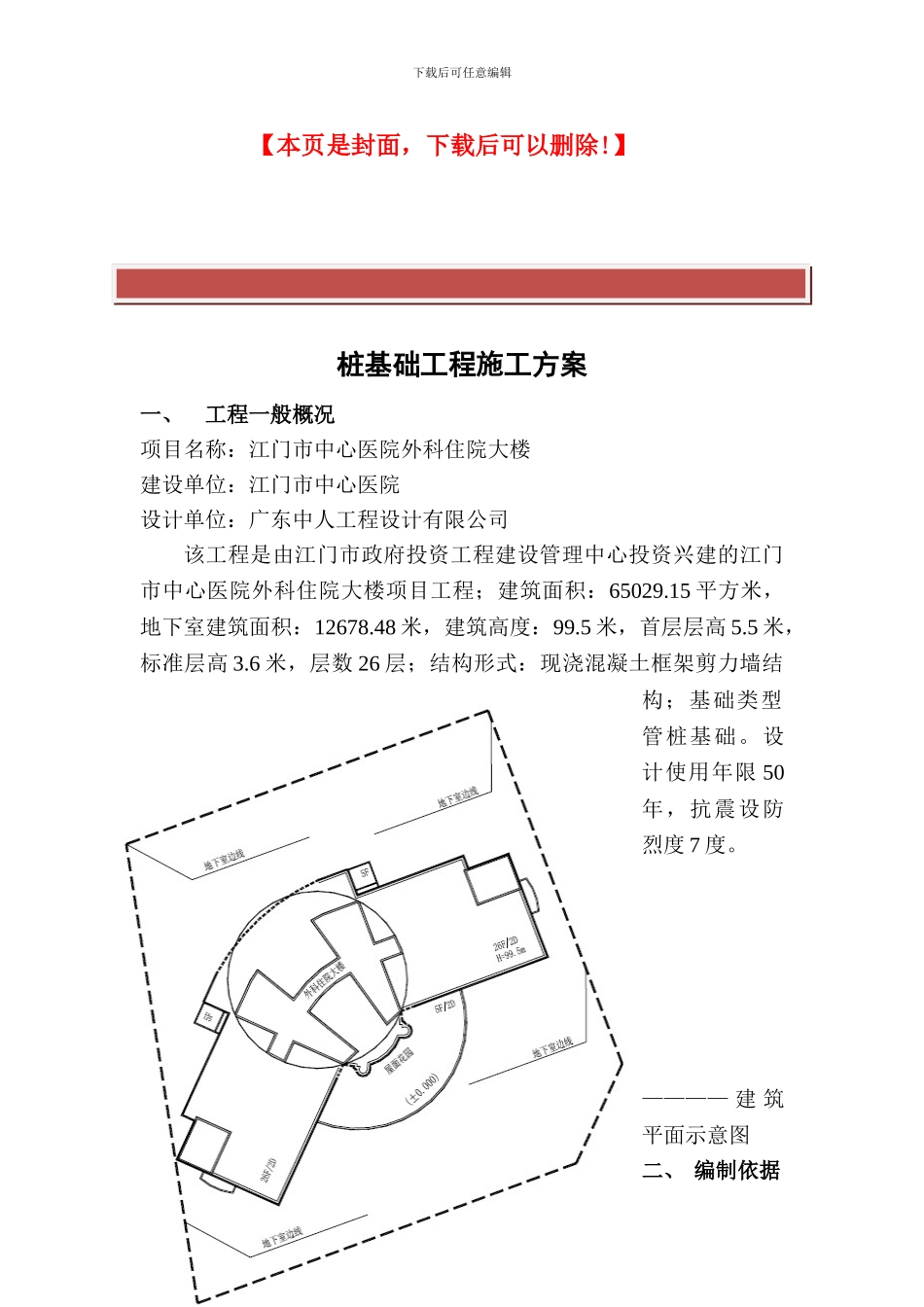

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】桩基础工程施工方案一、工程一般概况项目名称：江门市中心医院外科住院大楼建设单位：江门市中心医院设计单位：广东中人工程设计有限公司该工程是由江门市政府投资工程建设管理中心投资兴建的江门市中心医院外科住院大楼项目工程；建筑面积：65029.15 平方米，地下室建筑面积：12678.48 米，建筑高度：99.5 米，首层层高 5.5 米，标准层高 3.6 米，层数 26 层；结构形式：现浇混凝土框架剪力墙结构；基础类型管桩基础。设计使用年限 50年，抗震设防烈度 7 度。———— 建 筑平面示意图二、 编制依据下载后可任意编辑1、江门市中心医院外科住院大楼工程设计图纸2、建筑地基基础工程施工质量验收法律规范（GB50202-2024）。3、江门地质工程勘察院于 2010 年 12 月 24 日编写的《江门市中心医院外科住院大楼场地岩土工程勘察报告》4、建筑桩基技术法律规范（JGJ94-94）5、《先张法预应力混凝土管桩》6、《混凝土质量控制标准》GB50164-19927、《先张法预应力混凝土薄壁管桩》8、《建筑地基基础工程施工质量验收法律规范》GB50202-20249、压桩机使用说明书三、施工方法及管桩、机械的选择1.本工程采纳 φ500 预应力管桩基础，高强混凝土管桩选用混凝土国标《预应力混凝土管桩》（03SG409），混凝土强度等级为 C80.2.根据工程地质勘察资料，本工程采纳的管桩为摩擦端承型桩，桩端持力层为强风化粉砂岩层，桩端持力层阻力特征值为 4500kpa。静压桩机为 2 台，型号为 JYZ-600（ 备 注 ： 桩 机 质 量 （ 含 配 重 ） 大 于 等 于 600kg ， 额 定 压 桩 力6000kN，外形尺寸工作长 13.5m，工作宽 7.86m，运输高 3.15m，升降 1.1m。位移纵向 3.6m，位移横向 0.6m，边桩距离 0.68m，角桩距离 1.2m，额定起吊质量 16kg，方桩尺寸最小 400/550mm,方桩尺寸最大 600mm） 工程桩设计参数（静压桩）净桩长（有效桩长）：是指城台底下的部分，且不包括桩头3.桩表中桩编号为 ZH500A 的桩为抗拔桩，施工时必须编号管桩类型桩型桩靴类型桩外径D（mm）壁厚（mm）总桩数（根）单桩竖向承载力特征值（KN）单桩竖向抗拔力特征值（KN）有效桩长H（m）附注ZH500PHCABB5001005772200\9~15见标顶标高详ZH500APHCABB50010026715005009~15桩机平面布置图下载后可任意编辑满足设计要求...
