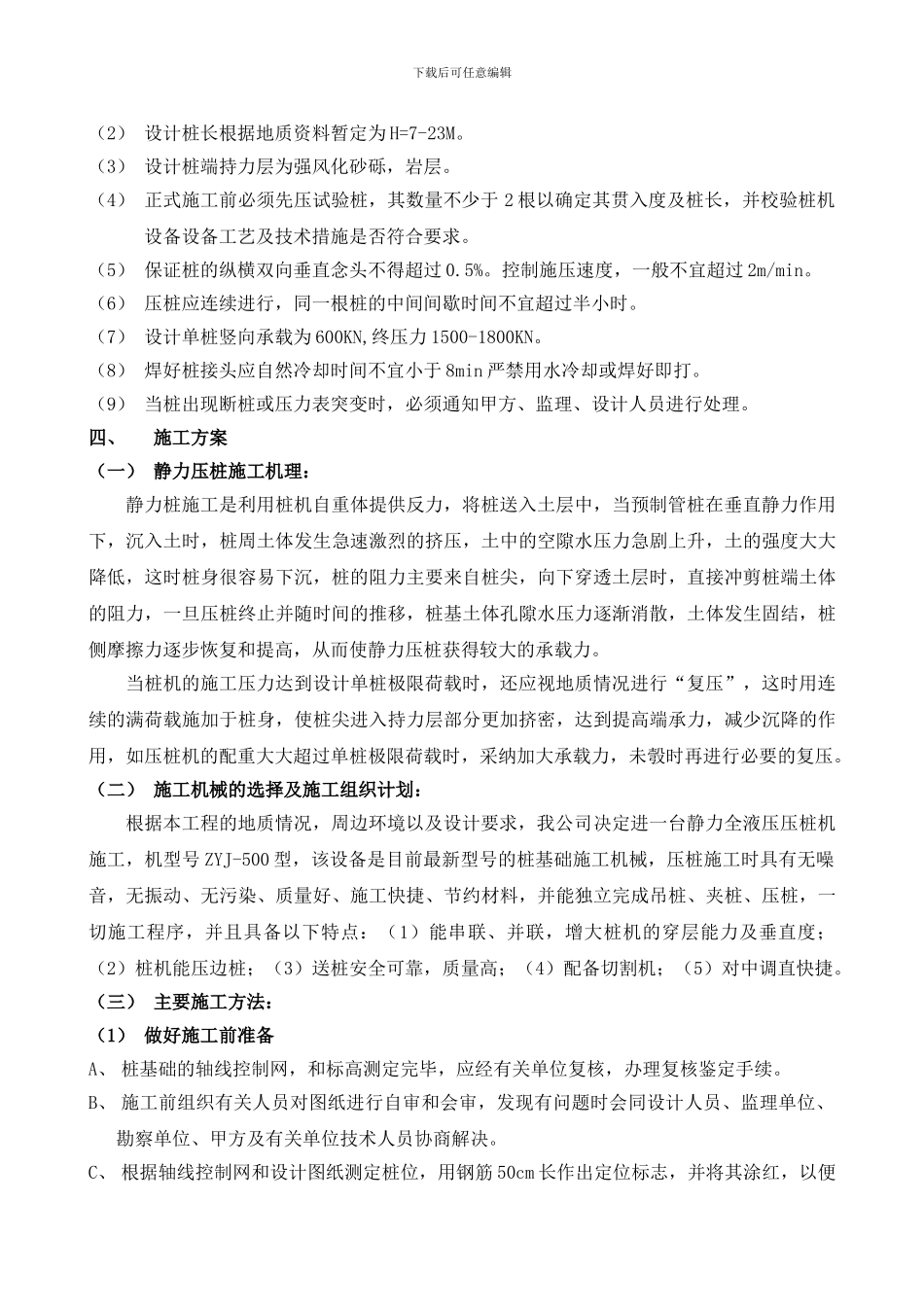

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】静压预制混凝土管桩打桩施工方案一、编制依据：依据国家标准《预应力钢筋混凝土管桩施工技术规程》YBJ235-98《预应力钢筋混凝土管桩施工技术规程》DBJ15-98《建筑地基基础施工及验收规程》DBJ15-201-91《国事安全法》，《安全生产条例》，基础平面图及地质资料。为保证本桩基础工程施工质量及施工安全，确保工程顺利完成，编制本方案。二、工程概况（一） 工程项目结构特点、地理位置： 本工程位于 ，工程名称为 ；由 兴建；设计单位：施工单位：基础采纳静力压预应力PHCΦ300-AB 型管桩。总桩数为 根，根据地质资料设计有效桩长约 7-23 米左右，工程约1600 米左右，设计单桩竖向承载为 600KN；我公司根据现场实际情况及周边特别环境，计划进一台静力全液压压桩机施工，机型号 ZYJ-500 型；该台桩机具有坟桩速度快，质量高等到优点，计划每天完成 20 根桩。（二） 地质条件根据钻探揭露所得的地质资料，经综合整理，可将场区地层按分类型由上至下划分为：（1）人工填土层；（2）粉质粘土；（3）全风化砂砾岩；（4）强风化砂砾岩层具体详阅《岩土工程勘察报告》。（三） 施工场地条件：由甲方提供施工场地地耐力承载力为 13T/㎡，电源按 130KW 提供到施工场地内，道路完善后三通一平已基本完成。三、设计要求（1） 本工程采纳高强预应力 PHCΦ300-70AB 型。下载后可任意编辑（2） 设计桩长根据地质资料暂定为 H=7-23M。（3） 设计桩端持力层为强风化砂砾，岩层。（4） 正式施工前必须先压试验桩，其数量不少于 2 根以确定其贯入度及桩长，并校验桩机设备设备工艺及技术措施是否符合要求。（5） 保证桩的纵横双向垂直念头不得超过 0.5%。控制施压速度，一般不宜超过 2m/min。（6） 压桩应连续进行，同一根桩的中间间歇时间不宜超过半小时。（7） 设计单桩竖向承载为 600KN,终压力 1500-1800KN。（8） 焊好桩接头应自然冷却时间不宜小于 8min 严禁用水冷却或焊好即打。（9） 当桩出现断桩或压力表突变时，必须通知甲方、监理、设计人员进行处理。四、施工方案（一） 静力压桩施工机理：静力桩施工是利用桩机自重体提供反力，将桩送入土层中，当预制管桩在垂直静力作用下，沉入土时，桩周土体发生急速激烈的挤压，土中的空隙水压力急剧上升，土的强度大大降低，这时桩身很容易下沉，...
