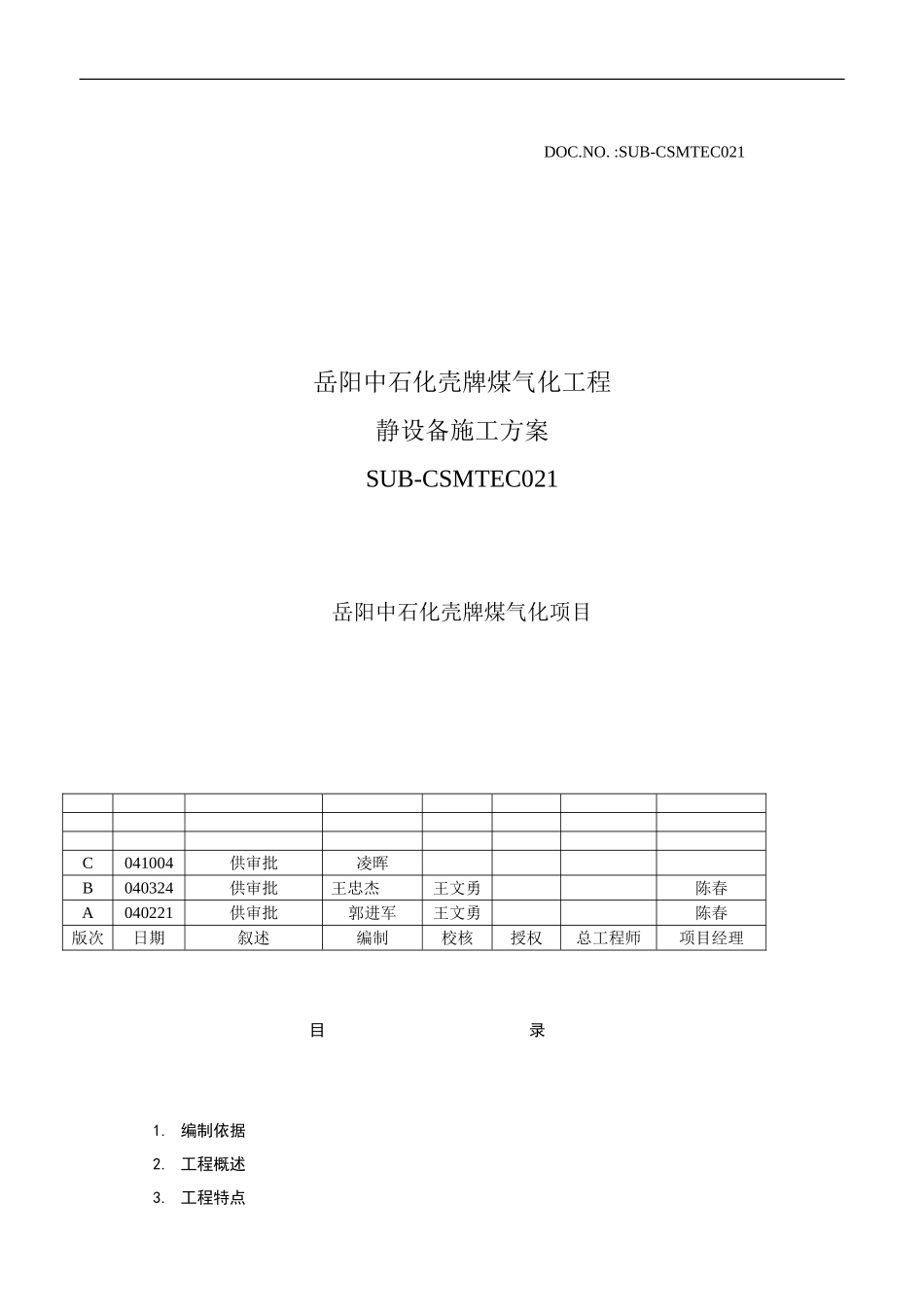

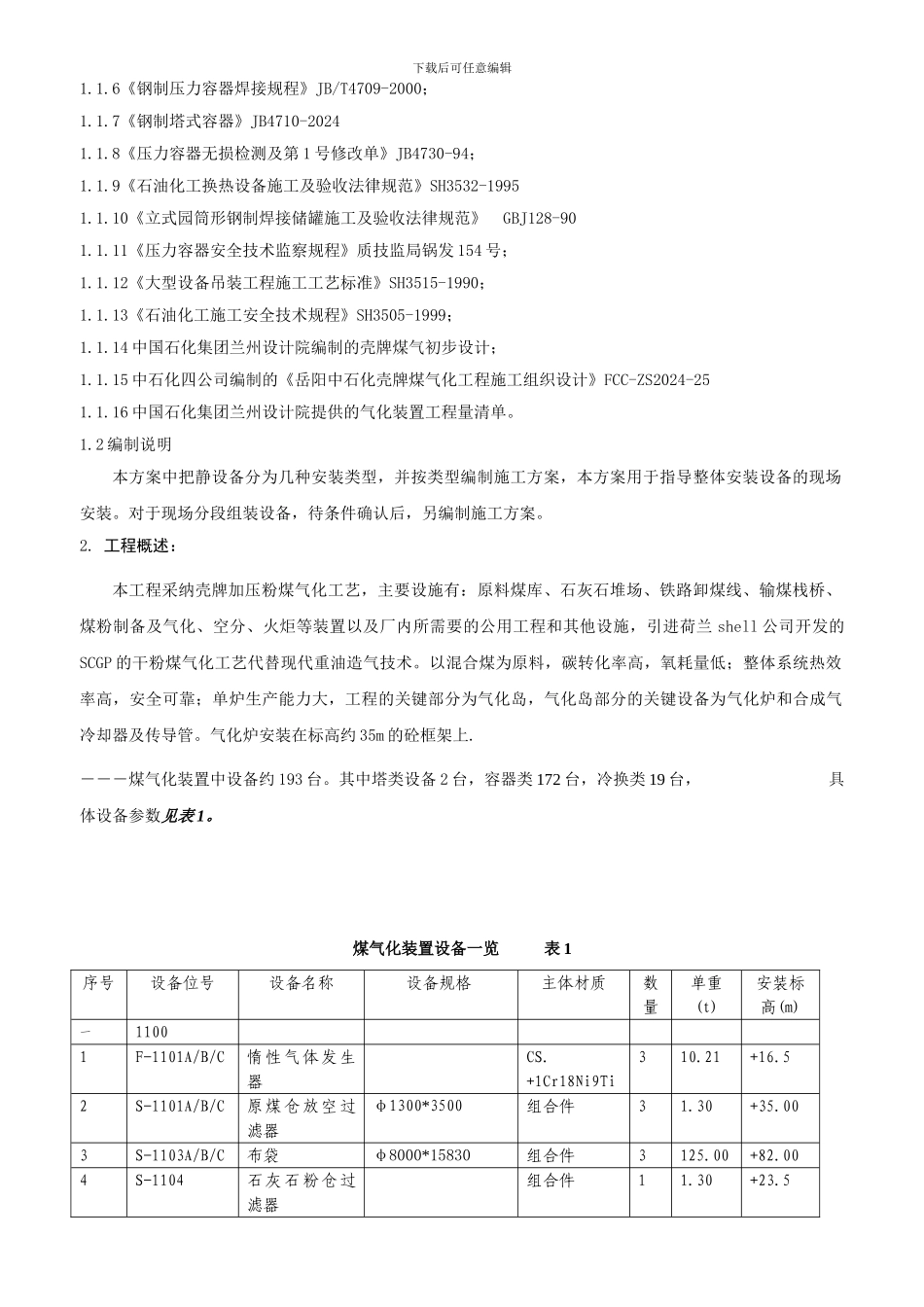

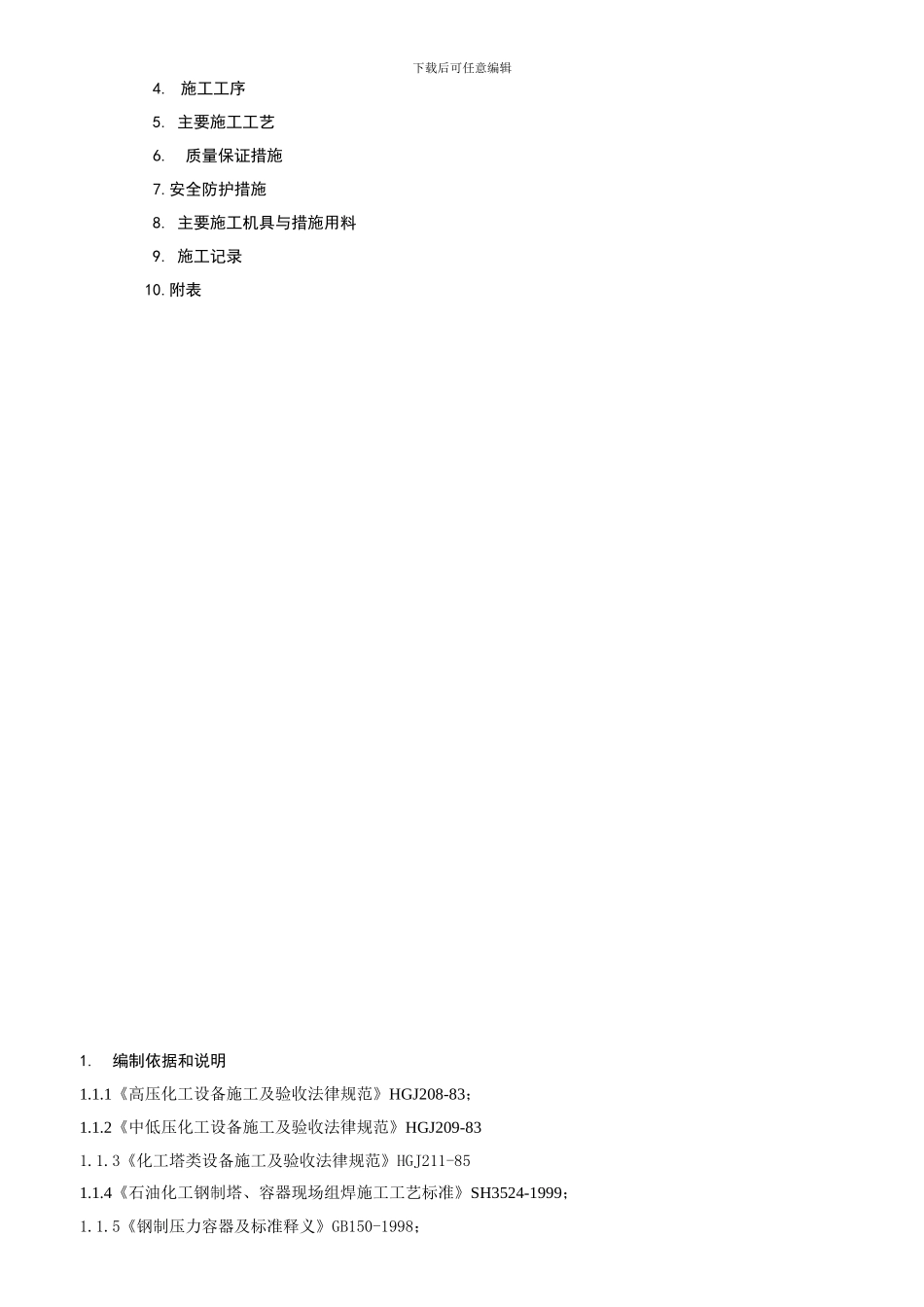

DOC.NO. :SUB-CSMTEC021岳阳中石化壳牌煤气化工程静设备施工方案SUB-CSMTEC021岳阳中石化壳牌煤气化项目C041004供审批凌晖B040324供审批王忠杰王文勇陈春A040221供审批郭进军王文勇陈春版次日期叙述编制校核授权总工程师项目经理目 录1. 编制依据2. 工程概述3. 工程特点下载后可任意编辑4. 施工工序 5. 主要施工工艺 6. 质量保证措施 7.安全防护措施 8. 主要施工机具与措施用料 9. 施工记录 10.附表1.编制依据和说明1.1.1《高压化工设备施工及验收法律规范》HGJ208-83；1.1.2《中低压化工设备施工及验收法律规范》HGJ209-831.1.3《化工塔类设备施工及验收法律规范》HGJ211-851.1.4《石油化工钢制塔、容器现场组焊施工工艺标准》SH3524-1999；1.1.5《钢制压力容器及标准释义》GB150-1998；下载后可任意编辑1.1.6《钢制压力容器焊接规程》JB/T4709-2000；1.1.7《钢制塔式容器》JB4710-20241.1.8《压力容器无损检测及第 1 号修改单》JB4730-94；1.1.9《石油化工换热设备施工及验收法律规范》SH3532-19951.1.10《立式园筒形钢制焊接储罐施工及验收法律规范》GBJ128-901.1.11《压力容器安全技术监察规程》质技监局锅发 154 号；1.1.12《大型设备吊装工程施工工艺标准》SH3515-1990；1.1.13《石油化工施工安全技术规程》SH3505-1999；1.1.14 中国石化集团兰州设计院编制的壳牌煤气初步设计；1.1.15 中石化四公司编制的《岳阳中石化壳牌煤气化工程施工组织设计》FCC-ZS2024-251.1.16 中国石化集团兰州设计院提供的气化装置工程量清单。1.2 编制说明本方案中把静设备分为几种安装类型，并按类型编制施工方案，本方案用于指导整体安装设备的现场安装。对于现场分段组装设备，待条件确认后，另编制施工方案。2. 工程概述：本工程采纳壳牌加压粉煤气化工艺，主要设施有：原料煤库、石灰石堆场、铁路卸煤线、输煤栈桥、煤粉制备及气化、空分、火炬等装置以及厂内所需要的公用工程和其他设施，引进荷兰 shell 公司开发的SCGP 的干粉煤气化工艺代替现代重油造气技术。以混合煤为原料，碳转化率高，氧耗量低；整体系统热效率高，安全可靠；单炉生产能力大，工程的关键部分为气化岛，气化岛部分的关键设备为气化炉和合成气冷却器及传导管。气化炉安装在标高约 35m 的砼框架上.―――煤气化装置中设备约 193 台。其中塔类设备 2 台，容器类 172 台，冷换类 19 台， 具体设备参数见表 1。煤气化装置设备一览 表 1序号设备...
