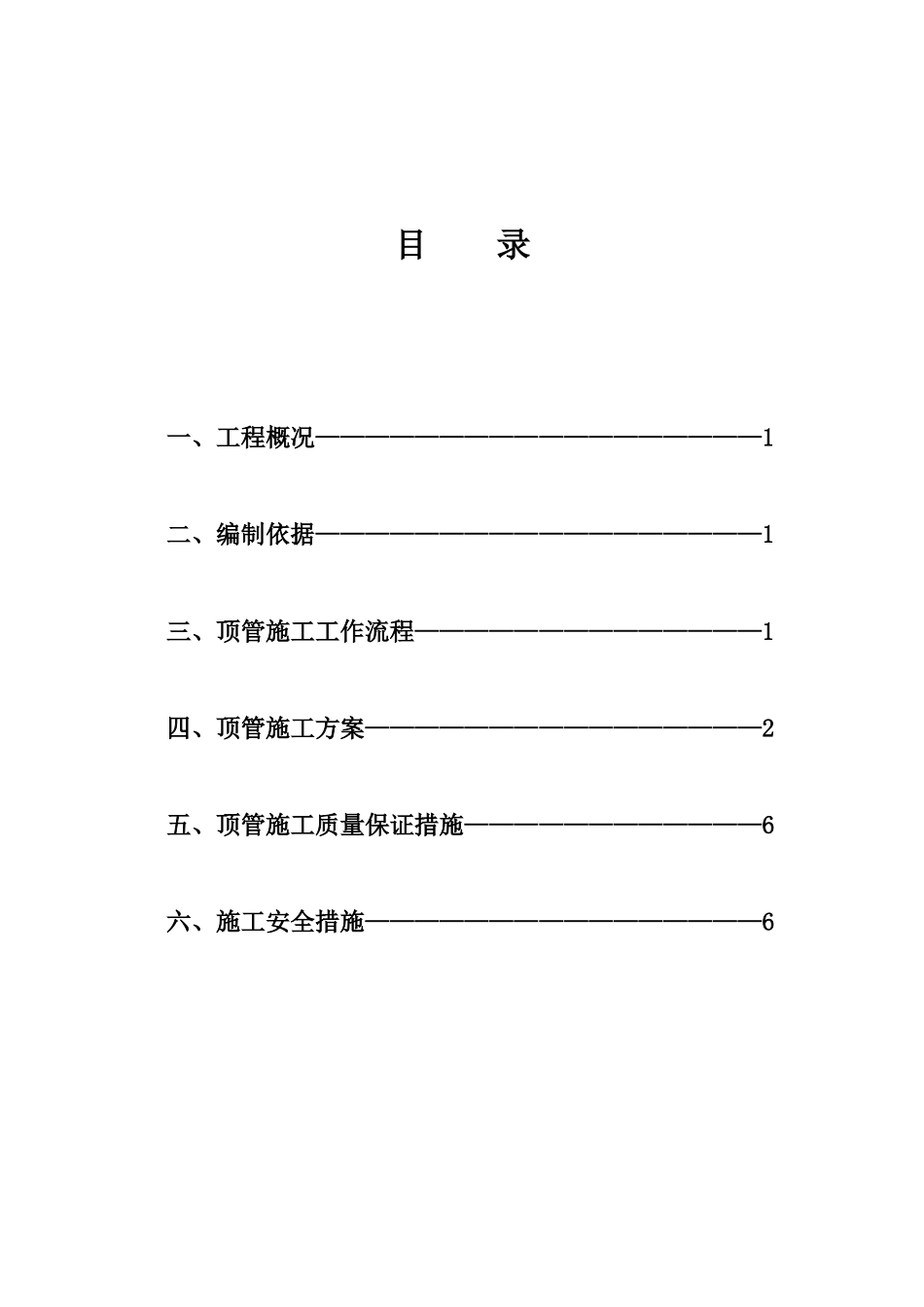

目 录一、工程概况——————————————————1二、编制依据——————————————————1三、顶管施工工作流程——————————————1四、顶管施工方案————————————————2五、顶管施工质量保证措施————————————6六、施工安全措施————————————————6下载后可任意编辑1下载后可任意编辑一、 工程概况本工程为世行贷款四川小城镇进展项目--大英县蓬莱镇子项目土建工程，其中书院街、南华街、交通下街为城市街道道路，罗桂路沿线经交通街路口，大英汽车站，终于工业区。滨江路包括郪江中路、郪江东路、滨河路、郪江南路,沿线经郪江中路、郪江东路、滨河路，终于郪江南路,全长 4857.656m。本设计范围为全长 9464.956m。其中交通下街与罗桂路界处有横穿的铁路桥，由于施工条件限制，不能采纳明挖施工 ，现采纳人工挖掘机械顶进施工，顶进管径为 D800。 二、编制依据 （1）《给水排水管道工程施工及验收法律规范》（GB 50268—2024） （2）《施工现场临时用电安全技术法律规范》（JGJ 46—2024） （3）《城镇道路工程施工与质量验收法律规范》（GJJ 1—2024） （4）《工程测量法律规范》（GB50026） （5）《混凝土和钢筋混凝土排水管试验方法》（GB/T16752—97） （6）《建筑工程安全生产管理条例》三、顶管施工工作流程：四、顶管施工方案 （一）、施工方法：本工程由于工程量少，顶管长度仅为 50 米，工期短，计划用一套顶管设备已足够，需在原人行道两侧分别开挖工作井施工，先从一侧工作井进行顶进施工，顶进超过原人行道一半距离后，再转移顶管设备至另一侧工作 井，从另一侧工作井进行顶进施工。（二）、施工准备工作1 、生产准备①、进行施工测量和现场放线工作。②、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。③、按施工平面布置图修建临时设施，安装临时水、电线路，并试水、试电。2下载后可任意编辑④、进行顶管所用设备的加工制作。⑤、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。⑥、根据材料计划，分期分批组织材料进场。2、 技术准备 ①、审查施工图纸和进行各专业图纸会审，进行施工技术交底工作。②、做好标高点控制，施工测量和现场放线工作。③、根据规划局提供的永久水准点，引临时水准点至井下，施工中常常进行校。 （三）、工作井的施工 工作井施工方法采纳采纳喷锚...
