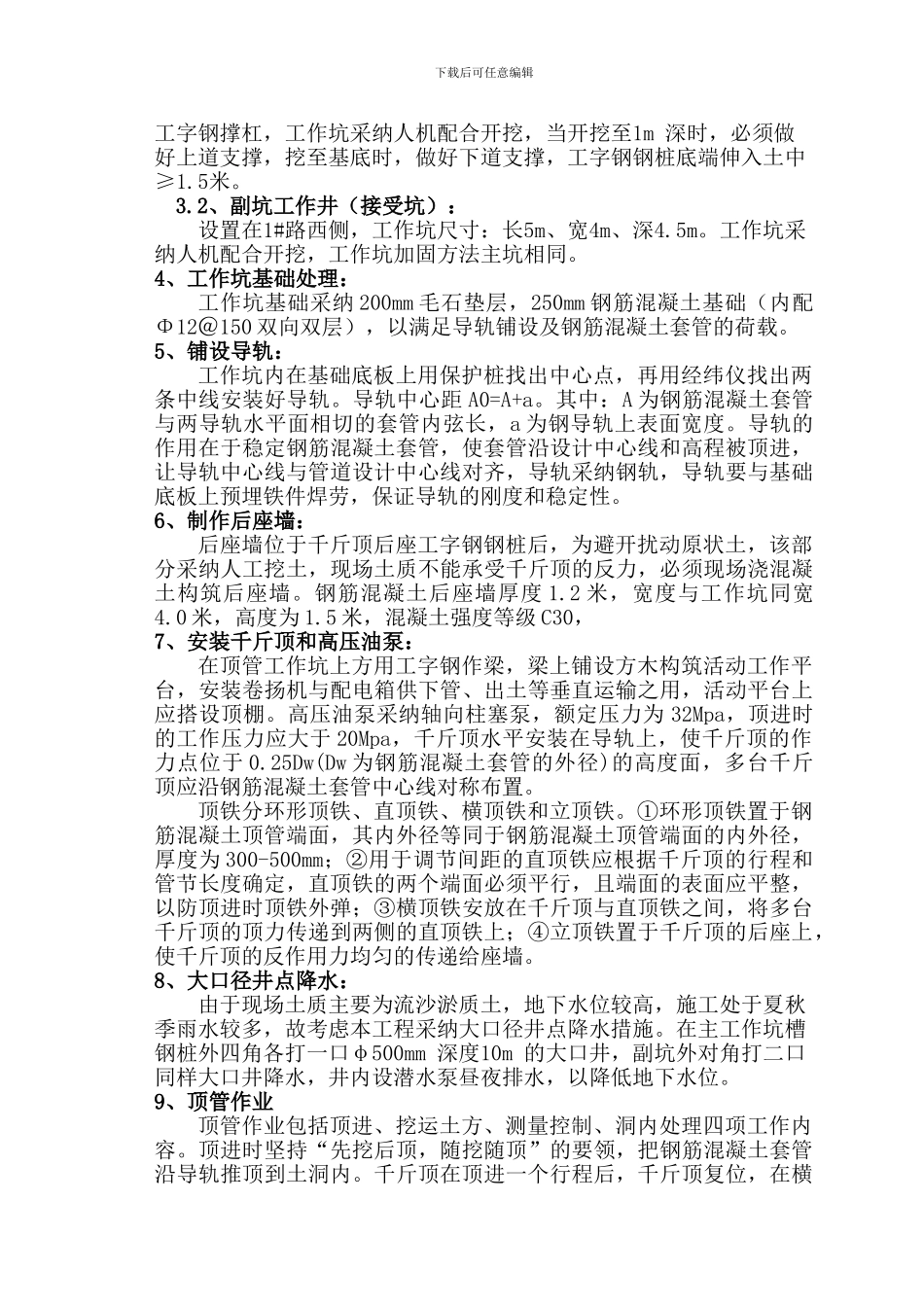

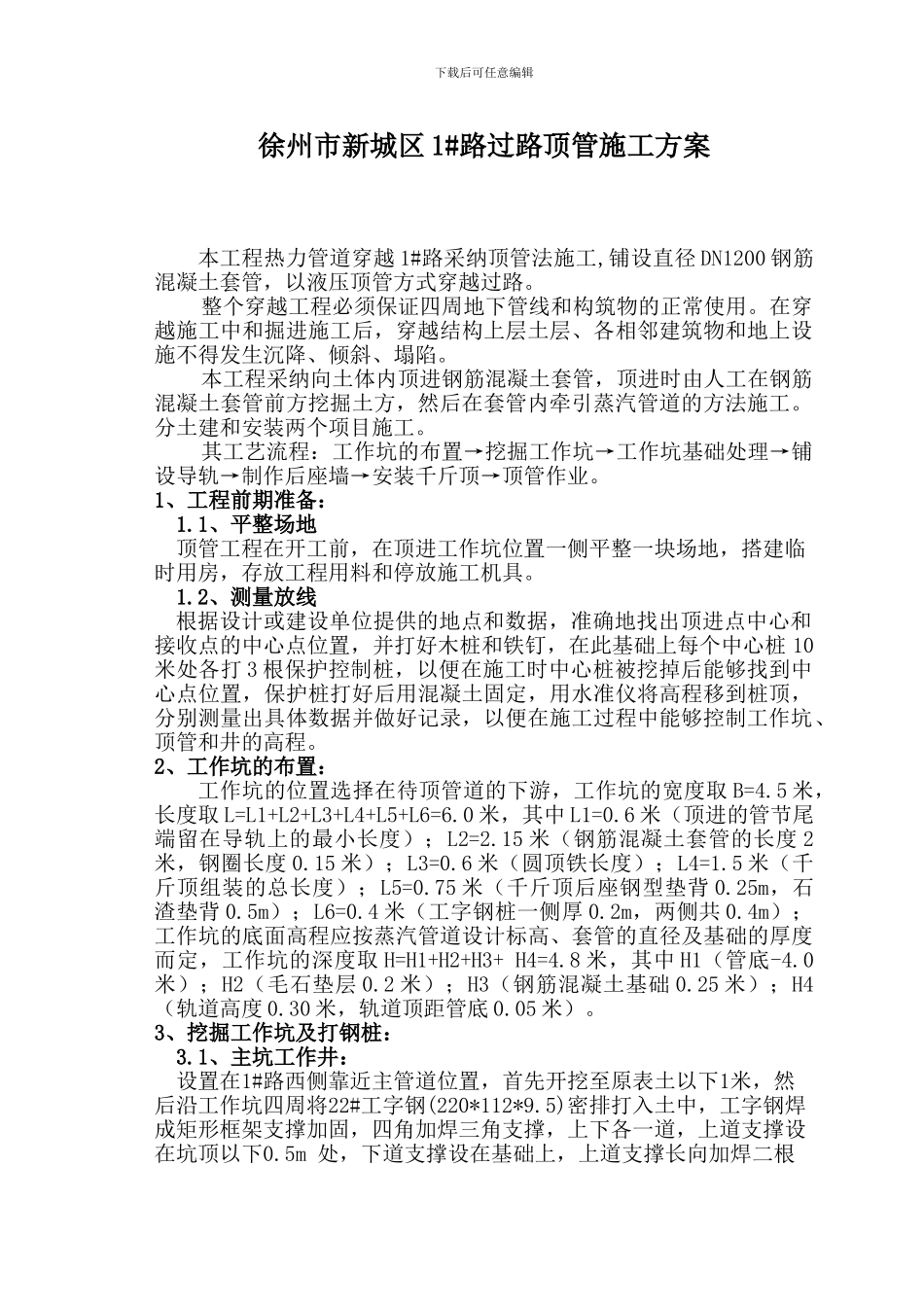

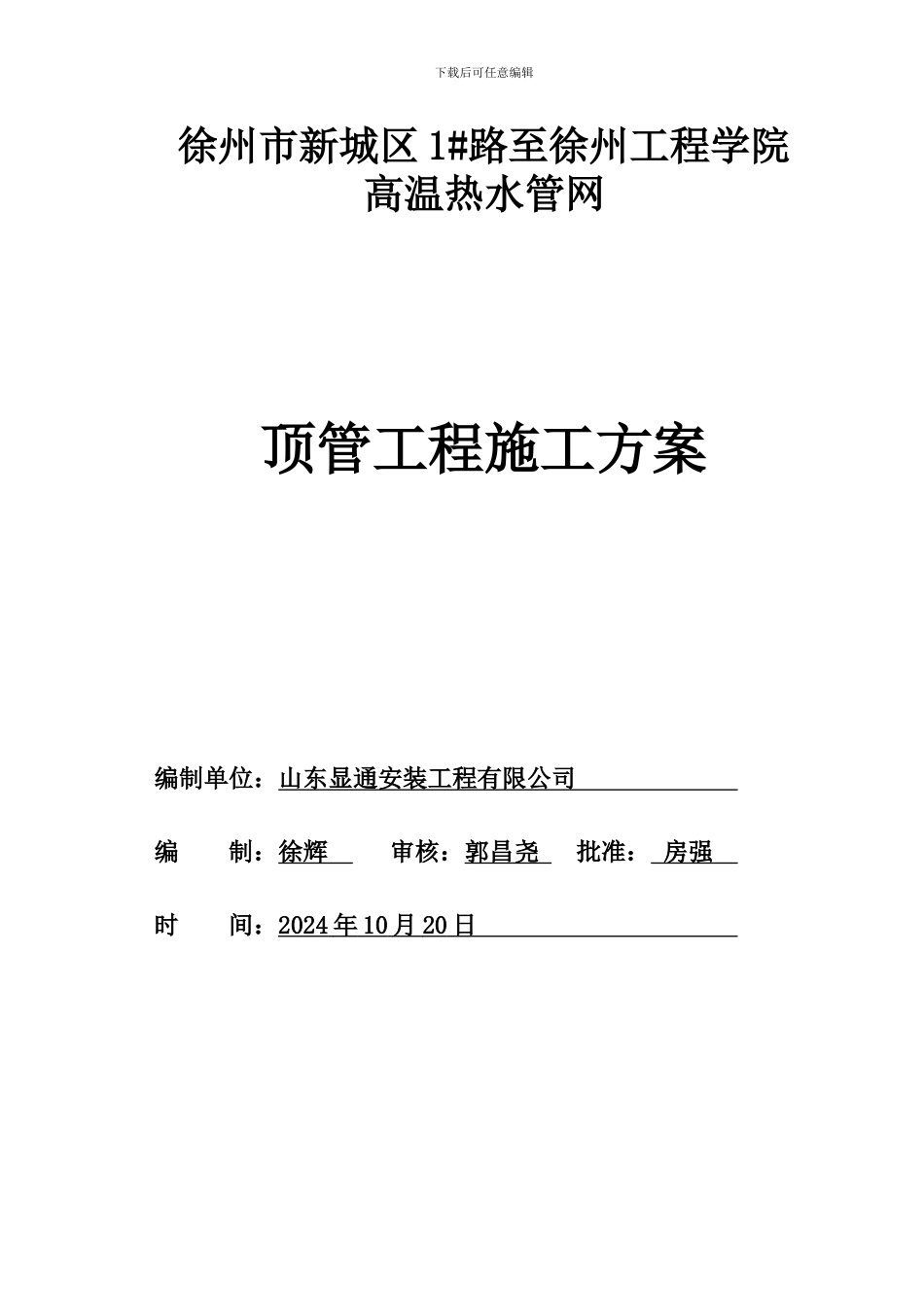

下载后可任意编辑徐州市新城区 1#路至徐州工程学院高温热水管网顶管工程施工方案编制单位：山东显通安装工程有限公司 编 制：徐辉 审核：郭昌尧 批准： 房强 时 间：2024 年 10 月 20 日 下载后可任意编辑徐州市新城区 1#路过路顶管施工方案本工程热力管道穿越 1#路采纳顶管法施工,铺设直径 DN1200 钢筋混凝土套管，以液压顶管方式穿越过路。整个穿越工程必须保证四周地下管线和构筑物的正常使用。在穿越施工中和掘进施工后，穿越结构上层土层、各相邻建筑物和地上设施不得发生沉降、倾斜、塌陷。本工程采纳向土体内顶进钢筋混凝土套管，顶进时由人工在钢筋混凝土套管前方挖掘土方，然后在套管内牵引蒸汽管道的方法施工。分土建和安装两个项目施工。其工艺流程：工作坑的布置→挖掘工作坑→工作坑基础处理→铺设导轨→制作后座墙→安装千斤顶→顶管作业。1、工程前期准备：1.1、平整场地顶管工程在开工前，在顶进工作坑位置一侧平整一块场地，搭建临时用房，存放工程用料和停放施工机具。1.2、测量放线根据设计或建设单位提供的地点和数据，准确地找出顶进点中心和接收点的中心点位置，并打好木桩和铁钉，在此基础上每个中心桩 10米处各打 3 根保护控制桩，以便在施工时中心桩被挖掉后能够找到中心点位置，保护桩打好后用混凝土固定，用水准仪将高程移到桩顶，分别测量出具体数据并做好记录，以便在施工过程中能够控制工作坑、顶管和井的高程。2、工作坑的布置：工作坑的位置选择在待顶管道的下游，工作坑的宽度取 B=4.5 米，长度取 L=L1+L2+L3+L4+L5+L6=6.0 米，其中 L1=0.6 米（顶进的管节尾端留在导轨上的最小长度）；L2=2.15 米（钢筋混凝土套管的长度 2米，钢圈长度 0.15 米）；L3=0.6 米（圆顶铁长度）；L4=1.5 米（千斤顶组装的总长度）；L5=0.75 米（千斤顶后座钢型垫背 0.25m，石渣垫背 0.5m）；L6=0.4 米（工字钢桩一侧厚 0.2m，两侧共 0.4m）；工作坑的底面高程应按蒸汽管道设计标高、套管的直径及基础的厚度而定，工作坑的深度取 H=H1+H2+H3+ H4=4.8 米，其中 H1（管底-4.0米）；H2（毛石垫层 0.2 米）；H3（钢筋混凝土基础 0.25 米）；H4（轨道高度 0.30 米，轨道顶距管底 0.05 米）。3、挖掘工作坑及打钢桩：3.1、主坑工作井：设置在1#路西侧靠近主管道位置，首先开挖至原表土以下1米，然后沿工作坑四周将22#工字钢(220*112*9.5)密排打入土中，工字钢焊成矩形框架支撑加固，四角...
