顶管施工设计方案VIP免费

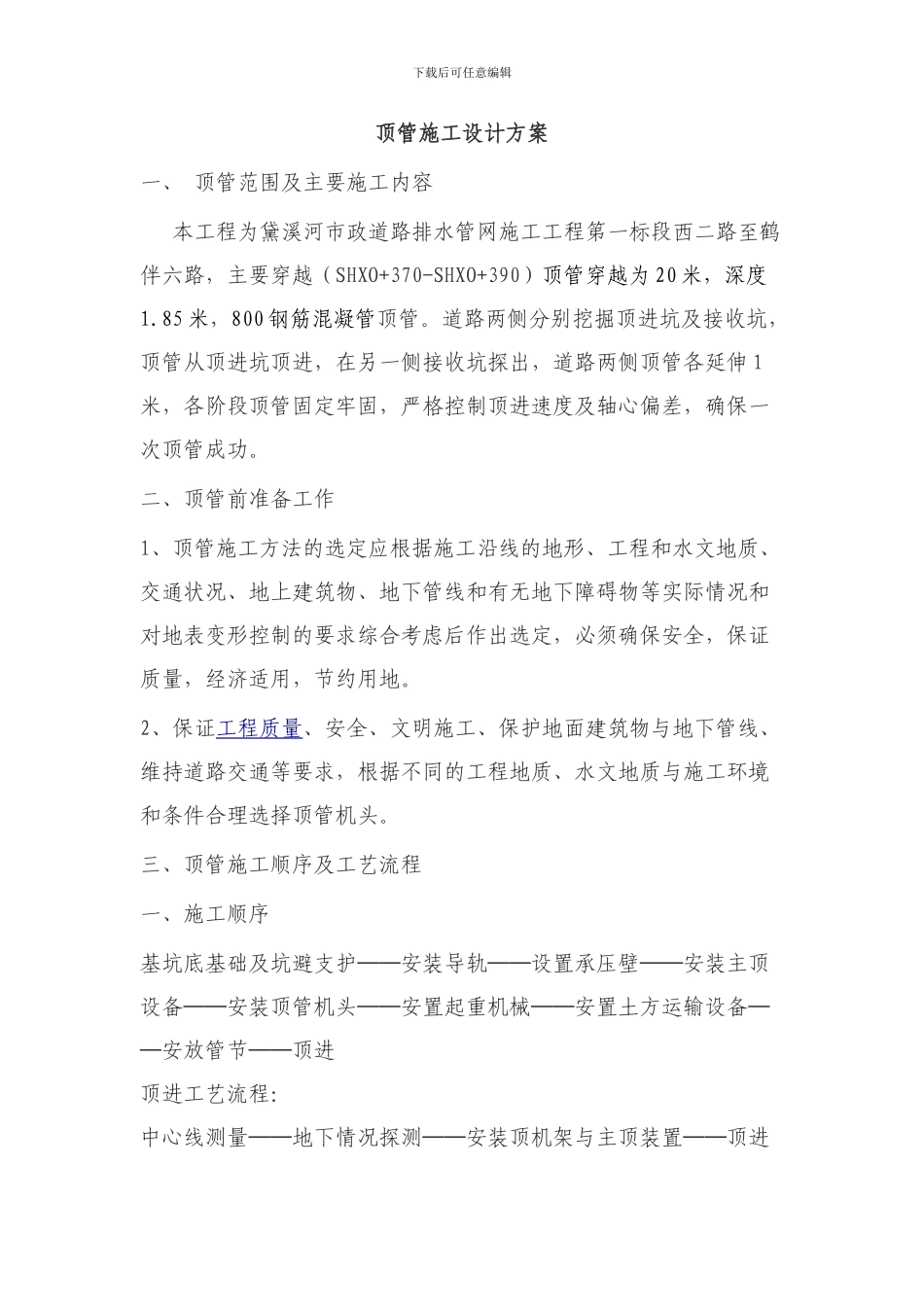

顶管施工设计方案_第1页
1/10

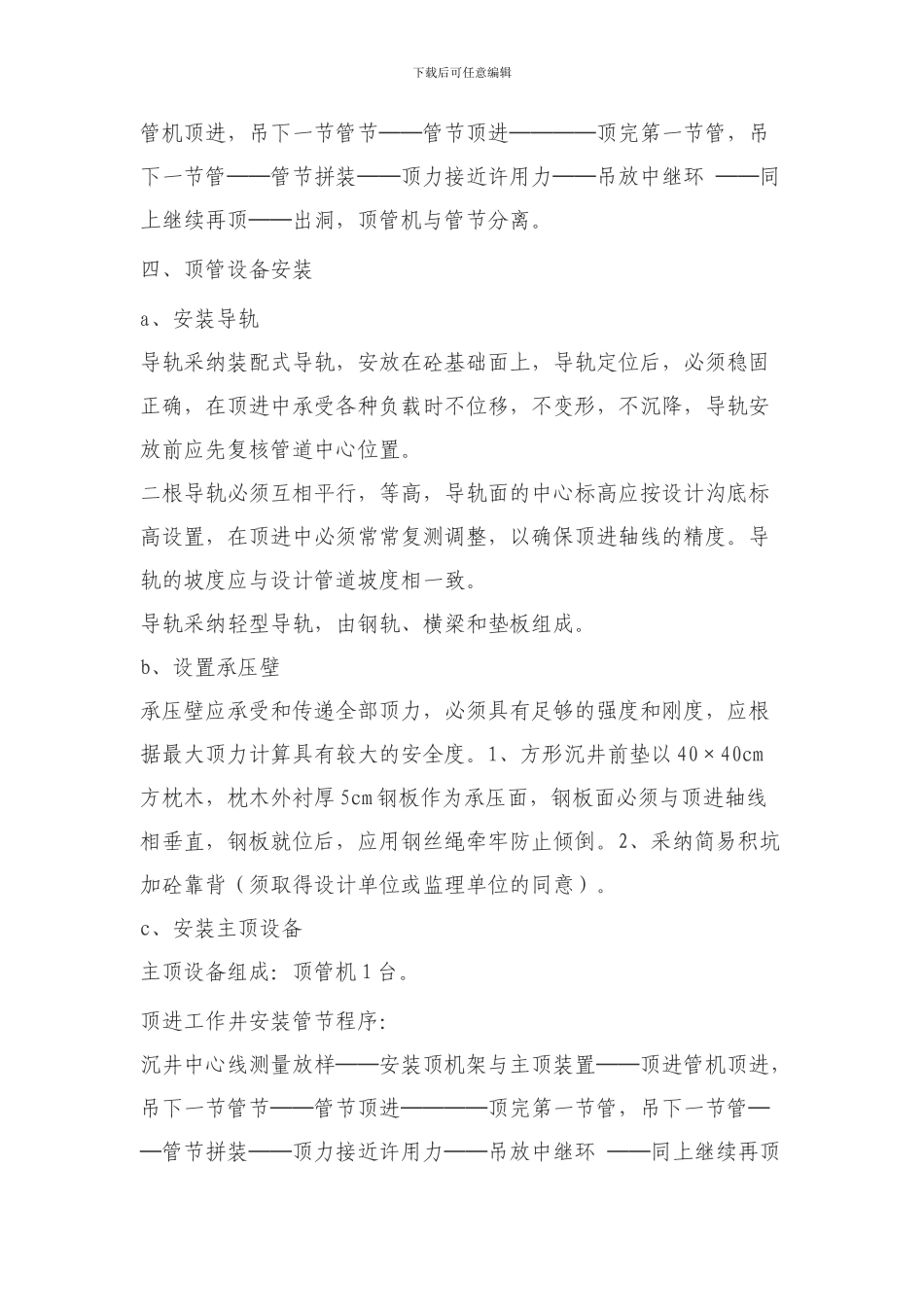

顶管施工设计方案_第2页
2/10

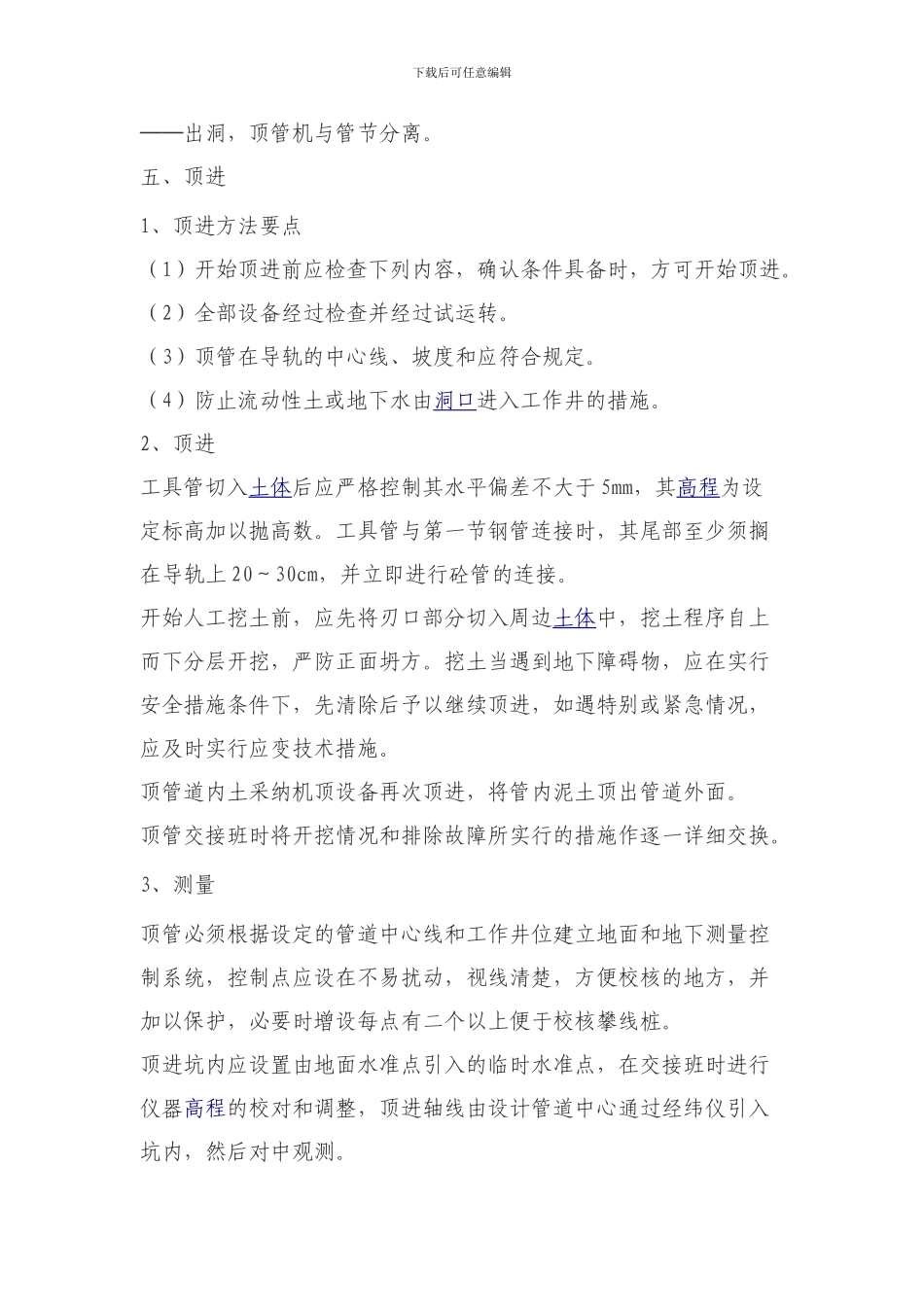

顶管施工设计方案_第3页
3/10
下载后可任意编辑顶管施工设计方案一、 顶管范围及主要施工内容 本工程为黛溪河市政道路排水管网施工工程第一标段西二路至鹤伴六路,主要穿越(SHXO+370-SHXO+390)顶管穿越为 20 米,深度1.85 米,800 钢筋混凝管顶管。道路两侧分别挖掘顶进坑及接收坑,顶管从顶进坑顶进,在另一侧接收坑探出,道路两侧顶管各延伸 1米,各阶段顶管固定牢固,严格控制顶进速度及轴心偏差,确保一次顶管成功。二、顶管前准备工作1、顶管施工方法的选定应根据施工沿线的地形、工程和水文地质、交通状况、地上建筑物、地下管线和有无地下障碍物等实际情况和对地表变形控制的要求综合考虑后作出选定,必须确保安全,保证质量,经济适用,节约用地。2、保证工程质量、安全、文明施工、保护地面建筑物与地下管线、维持道路交通等要求,根据不同的工程地质、水文地质与施工环境和条件合理选择顶管机头。三、顶管施工顺序及工艺流程一、施工顺序基坑底基础及坑避支护──安装导轨──设置承压壁──安装主顶设备──安装顶管机头──安置起重机械──安置土方运输设备──安放管节──顶进顶进工艺流程:中心线测量──地下情况探测──安装顶机架与主顶装置──顶进下载后可任意编辑管机顶进,吊下一节管节──管节顶进────顶完第一节管,吊下一节管──管节拼装──顶力接近许用力──吊放中继环 ──同上继续再顶──出洞,顶管机与管节分离。四、顶管设备安装a、安装导轨导轨采纳装配式导轨,安放在砼基础面上,导轨定位后,必须稳固正确,在顶进中承受各种负载时不位移,不变形,不沉降,导轨安放前应先复核管道中心位置。二根导轨必须互相平行,等高,导轨面的中心标高应按设计沟底标高设置,在顶进中必须常常复测调整,以确保顶进轴线的精度。导轨的坡度应与设计管道坡度相一致。导轨采纳轻型导轨,由钢轨、横梁和垫板组成。b、设置承压壁承压壁应承受和传递全部顶力,必须具有足够的强度和刚度,应根据最大顶力计算具有较大的安全度。1、方形沉井前垫以 40×40cm方枕木,枕木外衬厚 5cm 钢板作为承压面,钢板面必须与顶进轴线相垂直,钢板就位后,应用钢丝绳牵牢防止倾倒。2、采纳简易积坑加砼靠背(须取得设计单位或监理单位的同意)。c、安装主顶设备主顶设备组成:顶管机 1 台。顶进工作井安装管节程序:沉井中心线测量放样──安装顶机架与主顶装置──顶进管机顶进,吊下一节管节──管节顶进────顶完第一节管,吊下一节管──管节拼装...
