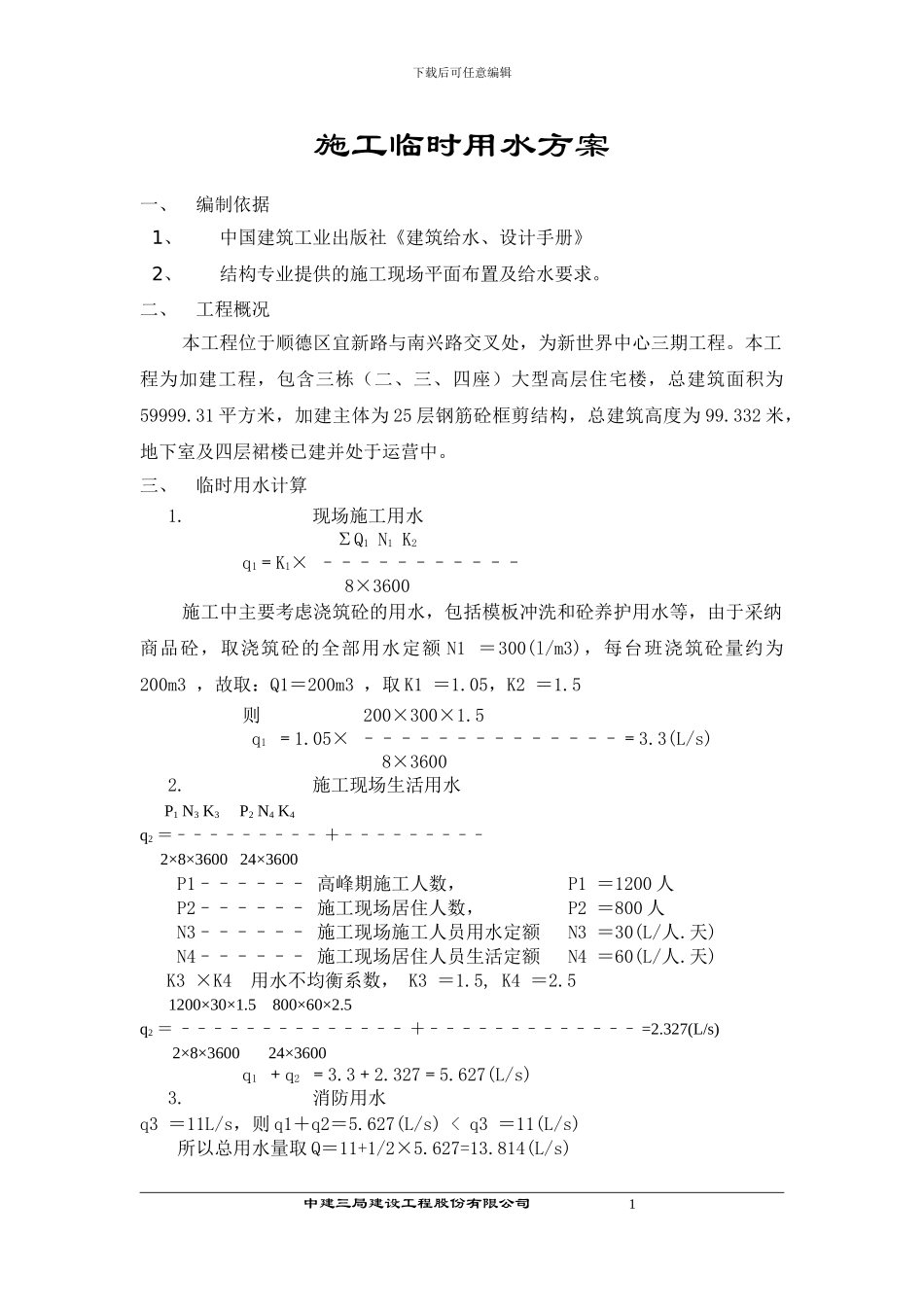

下载后可任意编辑施工临时用水方案一、编制依据 1、 中国建筑工业出版社《建筑给水、设计手册》 2、 结构专业提供的施工现场平面布置及给水要求。二、工程概况本工程位于顺德区宜新路与南兴路交叉处，为新世界中心三期工程。本工程为加建工程，包含三栋（二、三、四座）大型高层住宅楼，总建筑面积为59999.31 平方米，加建主体为 25 层钢筋砼框剪结构，总建筑高度为 99.332 米，地下室及四层裙楼已建并处于运营中。三、临时用水计算1.现场施工用水 ∑Q1 N1 K2 q1＝K1× ––––––––––– 8×3600施工中主要考虑浇筑砼的用水，包括模板冲洗和砼养护用水等，由于采纳商品砼，取浇筑砼的全部用水定额 N1 ＝300(l/m3)，每台班浇筑砼量约为200m3 ，故取：Q1＝200m3 ，取 K1 ＝1.05，K2 ＝1.5 则 200×300×1.5 q1 ＝1.05× ––––––––––––––＝3.3(L/s) 8×36002.施工现场生活用水 P1 N3 K3 P2 N4 K4 q2 ＝––––––––– ＋––––––––– 2×8×3600 24×3600 P1–––––– 高峰期施工人数， P1 ＝1200 人 P2–––––– 施工现场居住人数， P2 ＝800 人 N3–––––– 施工现场施工人员用水定额 N3 ＝30(L/人.天) N4–––––– 施工现场居住人员生活定额 N4 ＝60(L/人.天) K3 ×K4 用水不均衡系数， K3 ＝1.5, K4 ＝2.5 1200×30×1.5 800×60×2.5 q2 ＝ –––––––––––––– ＋––––––––––––– =2.327(L/s) 2×8×3600 24×3600 q1 ＋q2 ＝3.3＋2.327＝5.627(L/s)3.消防用水q3 ＝11L/s，则 q1＋q2＝5.627(L/s) < q3 ＝11(L/s) 所以总用水量取 Q＝11+1/2×5.627=13.814(L/s)中建三局建设工程股份有限公司 1下载后可任意编辑4.供水管径计算 4Q D＝ ––––––––––––– π.V.1000 取 V＝1.5m/s 则 4×13.814 D＝ ––––––––––––––––– ＝0.108m 3.14×1.5×1000甲方需提供至少 DN120 的供水管供现场施工之用。四、消防用水水源、施工用水水池、水泵及管道布设1、布设思路本系统的设置主要是施工现场用水和消防用水，由于业主提供的水管水压不能满足高层建筑的施工用水，而且管网内的流量和水位达不到施工现场所需用水量，因此在施工现场邻近增加蓄水池和加压水泵，而达到高层建筑施工用水的目地。为此结合现场实际情况，四层屋面游泳池可作为消防用水、施工用水水池，...
