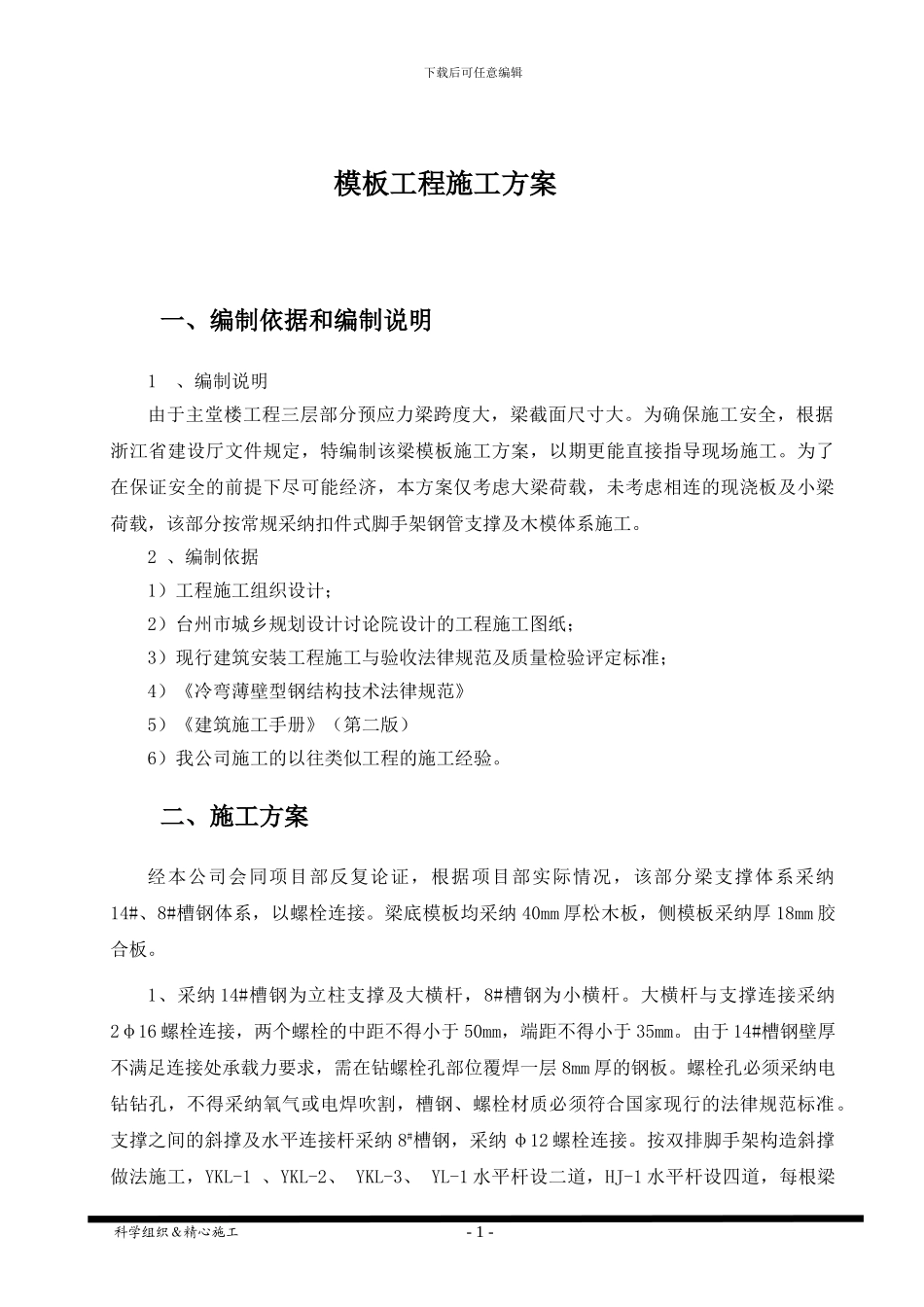

下载后可任意编辑模板工程施工方案一、编制依据和编制说明1、编制说明由于主堂楼工程三层部分预应力梁跨度大，梁截面尺寸大。为确保施工安全，根据浙江省建设厅文件规定，特编制该梁模板施工方案，以期更能直接指导现场施工。为了在保证安全的前提下尽可能经济，本方案仅考虑大梁荷载，未考虑相连的现浇板及小梁荷载，该部分按常规采纳扣件式脚手架钢管支撑及木模体系施工。2 、编制依据1）工程施工组织设计；2）台州市城乡规划设计讨论院设计的工程施工图纸；3）现行建筑安装工程施工与验收法律规范及质量检验评定标准；4）《冷弯薄壁型钢结构技术法律规范》5）《建筑施工手册》（第二版）6）我公司施工的以往类似工程的施工经验。二、施工方案经本公司会同项目部反复论证，根据项目部实际情况，该部分梁支撑体系采纳14#、8#槽钢体系，以螺栓连接。梁底模板均采纳 40mm 厚松木板，侧模板采纳厚 18mm 胶合板。1、采纳 14#槽钢为立柱支撑及大横杆，8#槽钢为小横杆。大横杆与支撑连接采纳2φ16 螺栓连接，两个螺栓的中距不得小于 50mm，端距不得小于 35mm。由于 14#槽钢壁厚不满足连接处承载力要求，需在钻螺栓孔部位覆焊一层 8mm 厚的钢板。螺栓孔必须采纳电钻钻孔，不得采纳氧气或电焊吹割，槽钢、螺栓材质必须符合国家现行的法律规范标准。支撑之间的斜撑及水平连接杆采纳 8#槽钢，采纳 φ12 螺栓连接。按双排脚手架构造斜撑做法施工，YKL-1 、YKL-2、 YKL-3、 YL-1 水平杆设二道，HJ-1 水平杆设四道，每根梁 科学组织＆精心施工 - 1 - 下载后可任意编辑设剪刀撑二道。2、底模采纳 40mm 厚的松木板，侧模采纳 18mm 厚的胶合板，侧板加强肋（立档）为50×80mm 的方木竖向放置，由于梁高度较大，梁侧模加强肋间距经计算见下表，垂直布置，再用三排钢管水平固定，用 φ121000 的对拉螺栓“梅花型”布置加固。各型号梁立柱间距、小横杆间距见下表：计 算 高 度（mm）立 柱 间 距（mm）立 柱 列 距（mm）小 横 杆 间 距（mm）侧板加强肋间距（mm）YKL-1504025001000500350YKL-2603025001000700400YKL-3660025001000500400YL-125001000700400HJ-11120030001000800400三. 模板的拆除1）梁侧模板必须在梁混凝土浇筑 48 小时后方可拆除。2)梁底模板必须在混凝土试块常规养护达到设计混凝土强度标准值的 100%后方可拆除。3）对预应力梁底模必须在预应力筋张拉完成后拆除。4) 已经拆除模板及其支撑的结构...
