预应力盖梁施工方案VIP免费

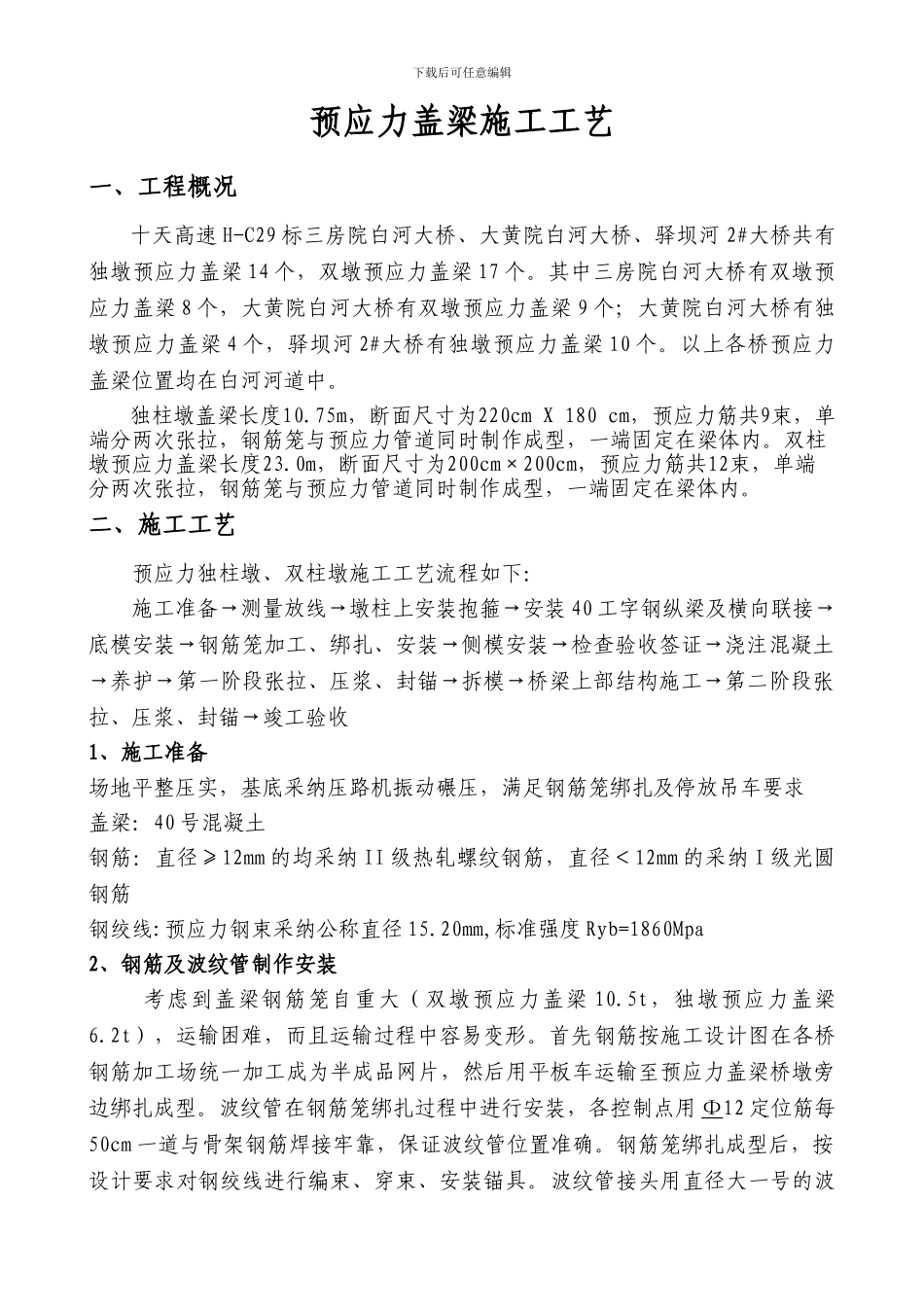

预应力盖梁施工方案_第1页
1/10

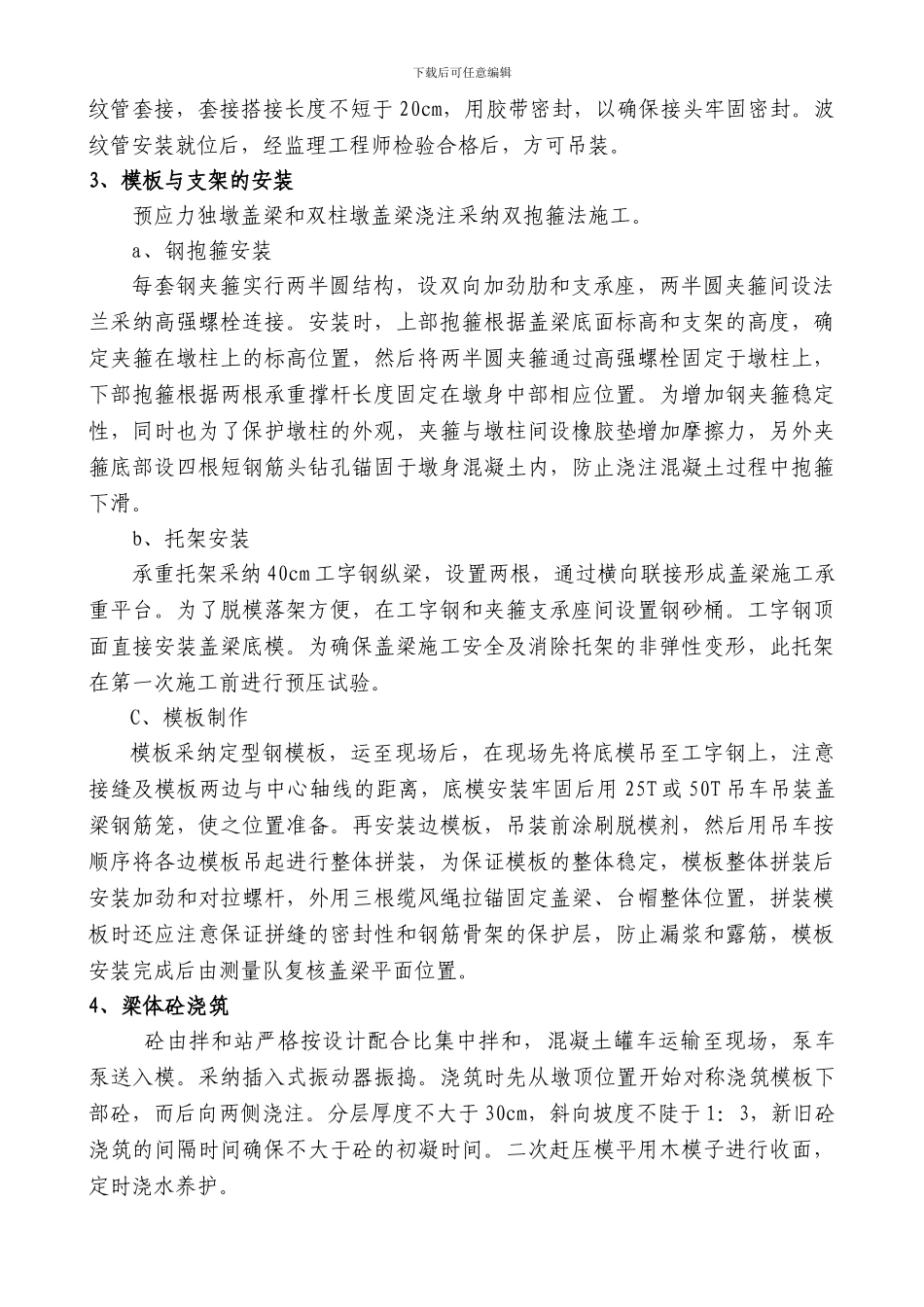

预应力盖梁施工方案_第2页
2/10

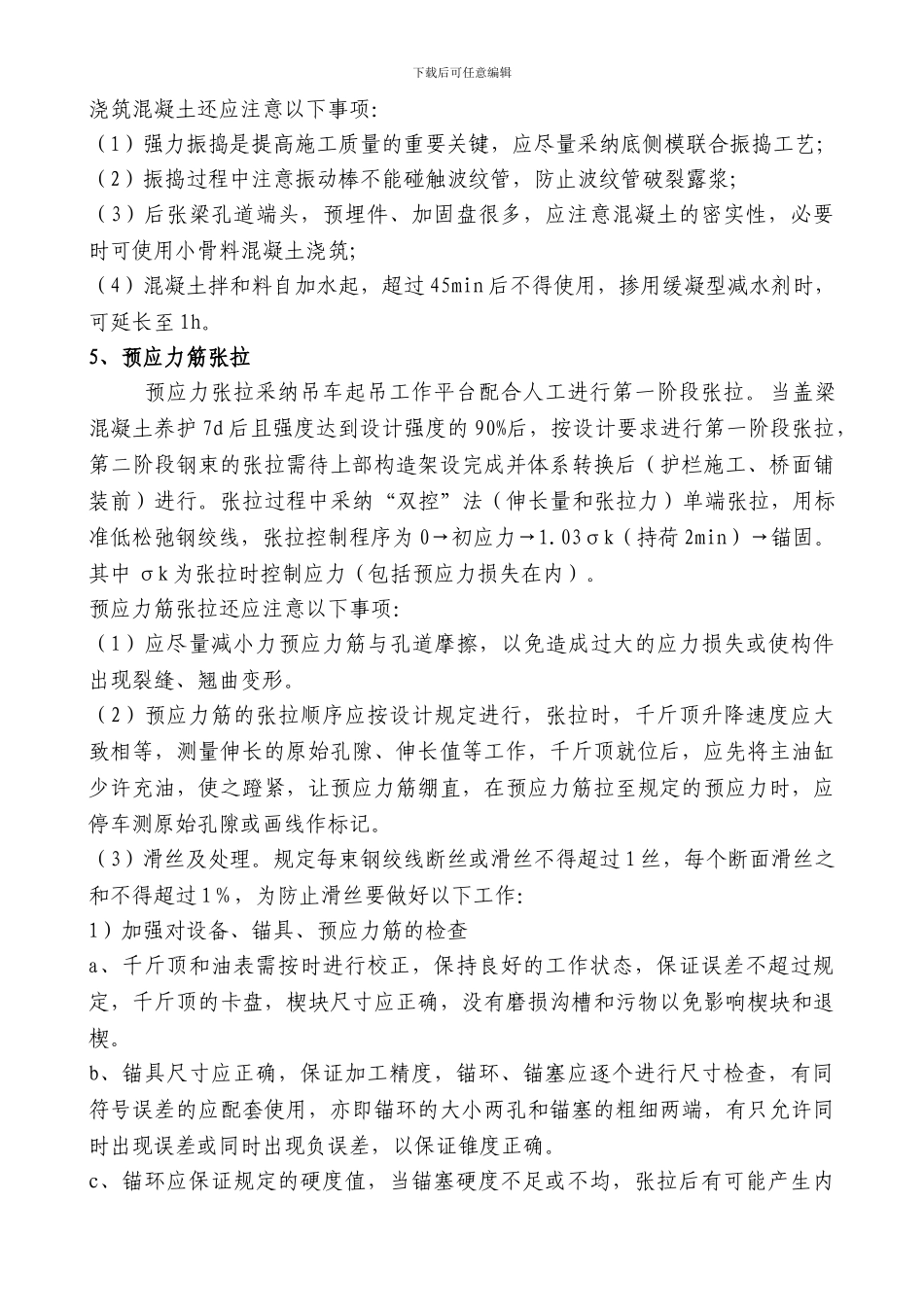

预应力盖梁施工方案_第3页
3/10
下载后可任意编辑预应力盖梁施工工艺一、工程概况十天高速 H-C29 标三房院白河大桥、大黄院白河大桥、驿坝河 2#大桥共有独墩预应力盖梁 14 个,双墩预应力盖梁 17 个。其中三房院白河大桥有双墩预应力盖梁 8 个,大黄院白河大桥有双墩预应力盖梁 9 个;大黄院白河大桥有独墩预应力盖梁 4 个,驿坝河 2#大桥有独墩预应力盖梁 10 个。以上各桥预应力盖梁位置均在白河河道中。独柱墩盖梁长度10.75m,断面尺寸为220cm X 180 cm,预应力筋共9束,单端分两次张拉,钢筋笼与预应力管道同时制作成型,一端固定在梁体内。双柱墩预应力盖梁长度23.0m,断面尺寸为200cm×200cm,预应力筋共12束,单端分两次张拉,钢筋笼与预应力管道同时制作成型,一端固定在梁体内。二、施工工艺预应力独柱墩、双柱墩施工工艺流程如下:施工准备→测量放线→墩柱上安装抱箍→安装 40 工字钢纵梁及横向联接→底模安装→钢筋笼加工、绑扎、安装→侧模安装→检查验收签证→浇注混凝土→养护→第一阶段张拉、压浆、封锚→拆模→桥梁上部结构施工→第二阶段张拉、压浆、封锚→竣工验收1、施工准备场地平整压实,基底采纳压路机振动碾压,满足钢筋笼绑扎及停放吊车要求盖梁:40 号混凝土钢筋:直径≥12mm 的均采纳 II 级热轧螺纹钢筋,直径<12mm 的采纳 I 级光圆钢筋钢绞线:预应力钢束采纳公称直径 15.20mm,标准强度 Ryb=1860Mpa2、钢筋及波纹管制作安装考虑到盖梁钢筋笼自重大(双墩预应力盖梁 10.5t,独墩预应力盖梁6.2t),运输困难,而且运输过程中容易变形。首先钢筋按施工设计图在各桥钢筋加工场统一加工成为半成品网片,然后用平板车运输至预应力盖梁桥墩旁边绑扎成型。波纹管在钢筋笼绑扎过程中进行安装,各控制点用 Φ12 定位筋每50cm 一道与骨架钢筋焊接牢靠,保证波纹管位置准确。钢筋笼绑扎成型后,按设计要求对钢绞线进行编束、穿束、安装锚具。波纹管接头用直径大一号的波下载后可任意编辑纹管套接,套接搭接长度不短于 20cm,用胶带密封,以确保接头牢固密封。波纹管安装就位后,经监理工程师检验合格后,方可吊装。3、模板与支架的安装预应力独墩盖梁和双柱墩盖梁浇注采纳双抱箍法施工。a、钢抱箍安装每套钢夹箍实行两半圆结构,设双向加劲肋和支承座,两半圆夹箍间设法兰采纳高强螺栓连接。安装时,上部抱箍根据盖梁底面标高和支架的高度,确定夹箍在墩柱上的标高位置,然后将两半圆夹箍通过高强螺栓固定于墩柱上,下部抱箍根...
