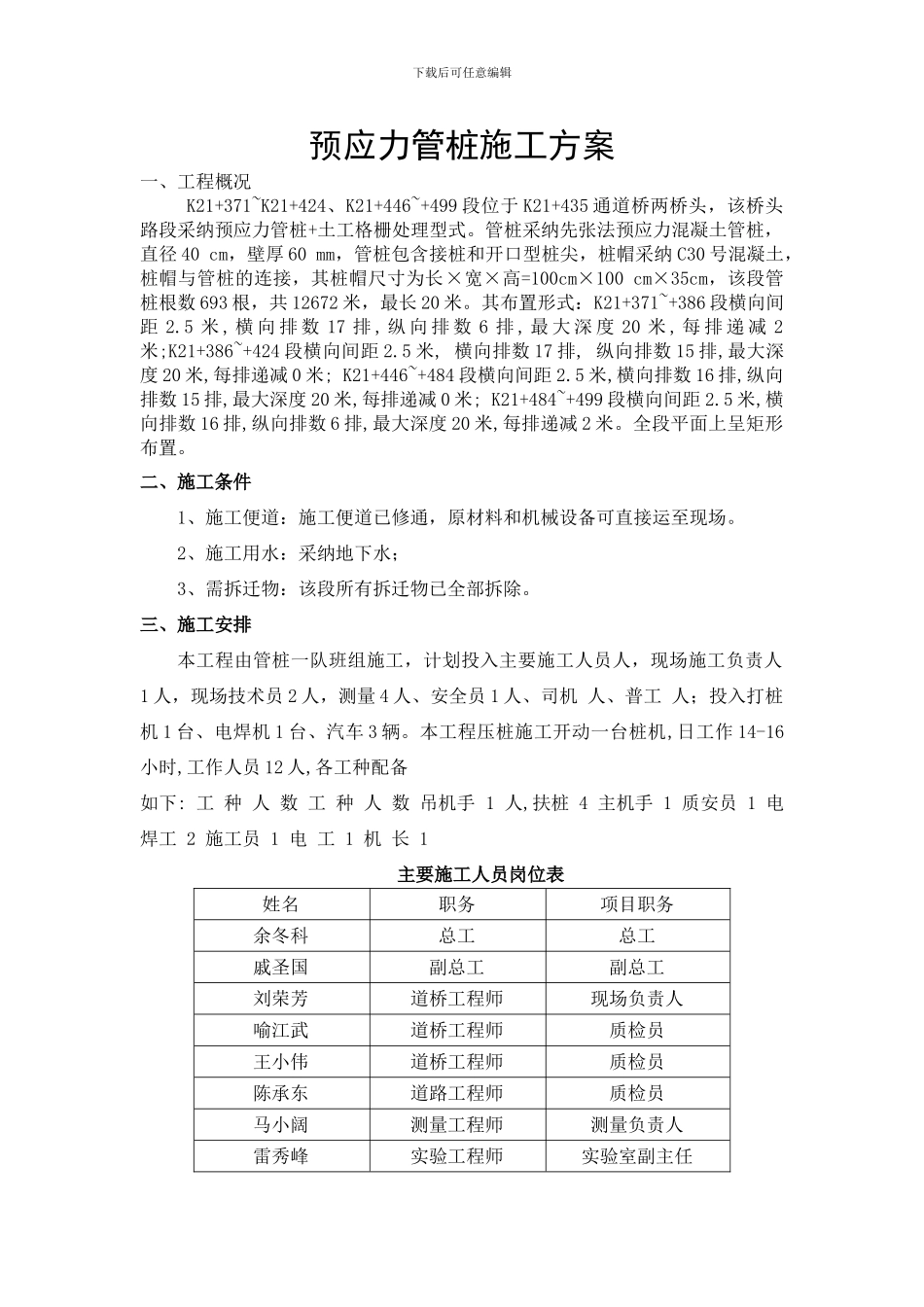

下载后可任意编辑预应力管桩施工方案一、工程概况K21+371~K21+424、K21+446~+499 段位于 K21+435 通道桥两桥头，该桥头路段采纳预应力管桩+土工格栅处理型式。管桩采纳先张法预应力混凝土管桩，直径 40 cm，壁厚 60 mm，管桩包含接桩和开口型桩尖，桩帽采纳 C30 号混凝土，桩帽与管桩的连接，其桩帽尺寸为长×宽×高=100cm×100 cm×35cm，该段管桩根数 693 根，共 12672 米，最长 20 米。其布置形式：K21+371~+386 段横向间距 2.5 米 , 横 向 排 数 17 排 , 纵 向 排 数 6 排 , 最 大 深 度 20 米 , 每 排 递 减 2米;K21+386~+424 段横向间距 2.5 米, 横向排数 17 排, 纵向排数 15 排,最大深度 20 米,每排递减 0 米; K21+446~+484 段横向间距 2.5 米,横向排数 16 排,纵向排数 15 排,最大深度 20 米,每排递减 0 米; K21+484~+499 段横向间距 2.5 米,横向排数 16 排,纵向排数 6 排,最大深度 20 米,每排递减 2 米。全段平面上呈矩形布置。二、施工条件1、施工便道：施工便道已修通，原材料和机械设备可直接运至现场。2、施工用水：采纳地下水；3、需拆迁物：该段所有拆迁物已全部拆除。三、施工安排本工程由管桩一队班组施工，计划投入主要施工人员人，现场施工负责人1 人，现场技术员 2 人，测量 4 人、安全员 1 人、司机 人、普工 人；投入打桩机 1 台、电焊机 1 台、汽车 3 辆。本工程压桩施工开动一台桩机,日工作 14-16小时,工作人员 12 人,各工种配备如下: 工 种 人 数 工 种 人 数 吊机手 1 人,扶桩 4 主机手 1 质安员 1 电焊工 2 施工员 1 电 工 1 机 长 1 主要施工人员岗位表姓名职务项目职务余冬科总工总工戚圣国副总工副总工刘荣芳道桥工程师现场负责人喻江武道桥工程师质检员王小伟道桥工程师质检员陈承东道路工程师质检员马小阔测量工程师测量负责人雷秀峰实验工程师实验室副主任下载后可任意编辑郭雪莲实验工程师实验工程师李 康实验工程师实验员苏开娟安质部安质部部长饶斅强安质部安质部副部长四、施工准备1、材料（1） 钢筋混凝土预应力管桩的规格、质量必须《先张法预应力混凝土管桩（2024 浙 G22）中的 PTC-Φ400（60）6~12.A 型》，并应有出厂合格证明，还应按设计确定桩段的级配计划数量。（2） 管桩要达到设计强度的 100％才能打桩。（3） 预应力钢筋砼管桩焊接所用的焊条标号、性...
