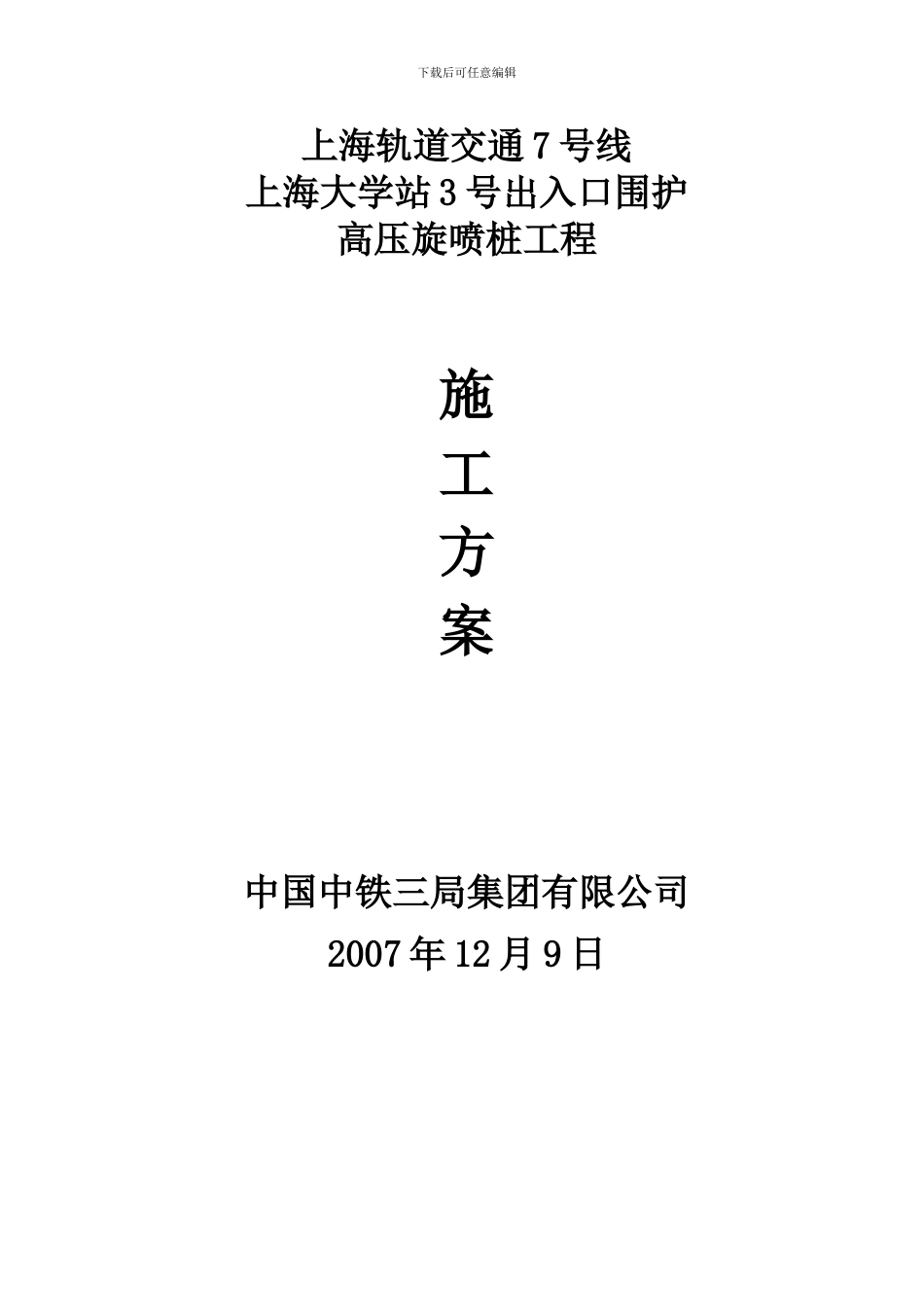

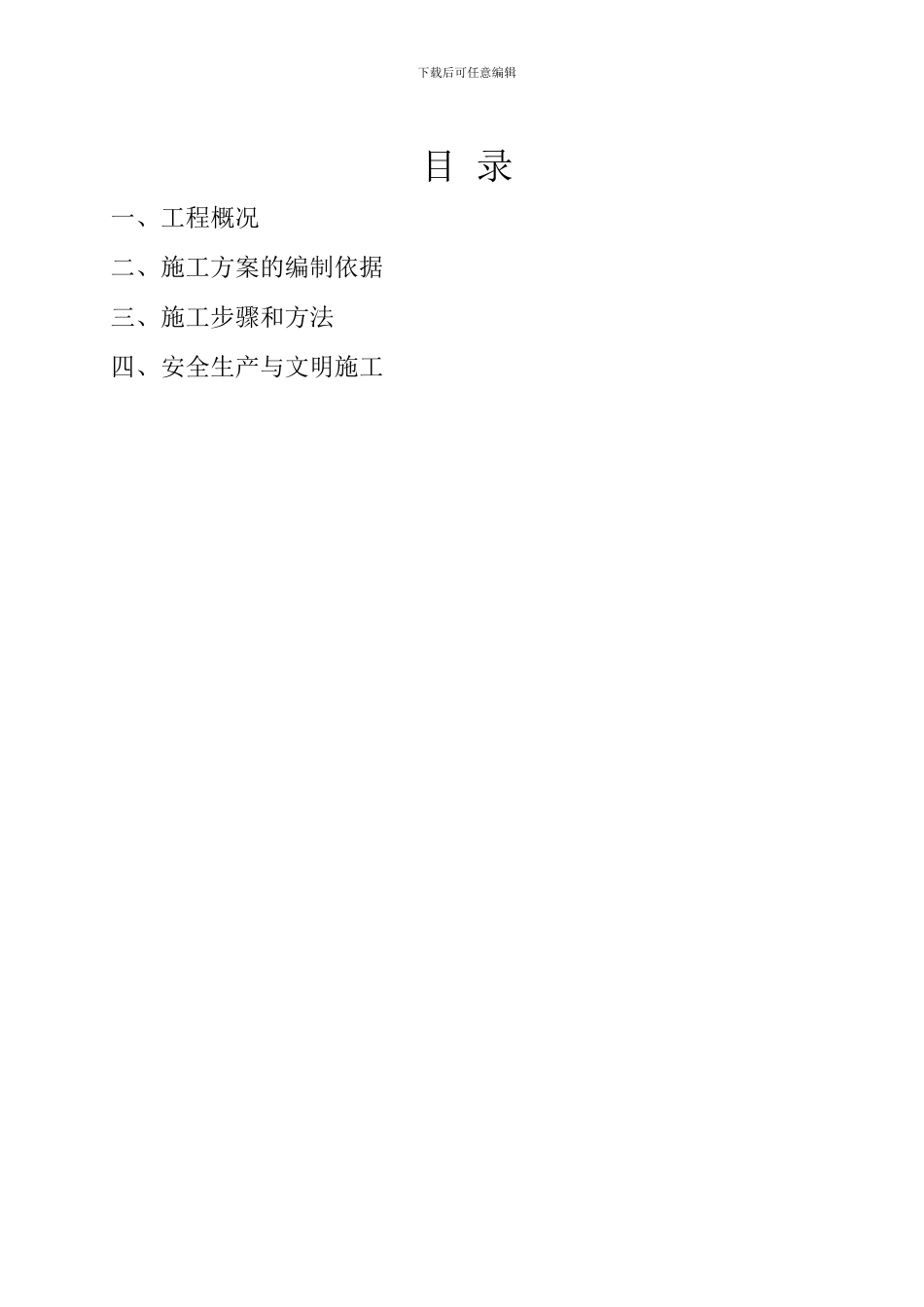

下载后可任意编辑上海轨道交通 7 号线上海大学站 3 号出入口围护高压旋喷桩工程施工方案中国中铁三局集团有限公司2007 年 12 月 9 日下载后可任意编辑目 录一、工程概况二、施工方案的编制依据三、施工步骤和方法四、安全生产与文明施工下载后可任意编辑一、工程概况上海市轨道交通七号线工程是上海市“十五”期间规划建设的轨道交通线路，上海大学站位于锦秋路，车站呈东西走向，北侧为锦秋加州花园，南侧为上海大学，是地下二层岛式车站。 车站站台中心设计里程为 SCK1+945，全长 179m（车站内净长）标准段净宽15.6m，挖深 15.4m。端头井净宽 19.4m 和 28 米，挖深 16.7m。围护结构采纳地下连续墙，标准段墙厚 600mm,墙深 24.5m，共 52 幅，端头井处墙厚 800mm，墙深 26m，共 23 幅。此站地下连续墙共计 75 幅 439.6 延米。附属结构包括三个出入口通道，1 号出入口及西风井靠近锦秋商业网点和 58 路公交站，2 号出入口靠近锦秋花园大门，3 号出入口和东风井位于上海大学北门，出入口、风井围护结构为 SMW 工法、钻孔灌注桩、旋喷桩、搅拌桩。主体及出入口的施工方法均为明挖顺作法。二、施工方案的编制依据1、本工程施工的设计图纸和设计技术要求；2、本工程工作内容:围护高压旋喷；3、施工法律规范及标准：上海市工程建设地方标准强制性条文上海市标准《地基处理技术法律规范》 （DBJ08-40-94）《地下铁道、轻轨交通工程测量法律规范》 （GB50308-2024）三、施工步骤和方法1、高压旋喷桩采纳 φ600mm，孔中心距 400mm，搭接 200mm,桩长 11.8 米和 10.25 米，水泥掺量≥20％左右。 在旋喷桩施工的喷浆过程中，往往有一定数量的土粒，随着一部分浆液沿着注浆管管壁冒出地面，冒浆量一般为注浆量的 20%左右，该部分冒浆在施工时采纳泥浆固化后外运出施工场地。由于本工程高压旋喷桩为加固土体设置止水幛，在确保桩径的前提下，可适当增大压力。 2、施工工艺流程旋喷桩施工工艺流程图测量放线定位下载后可任意编辑引钻钻机就位启动空压机送水 钻进成孔 下喷射管浆液配制泵送 高喷作业 观察高喷参数提升摆动 移位回灌 孔内保持满浆下一循环开始3、高压旋喷桩施工方法（1）施工前提在施工场地平整，并清除障碍物后进行施工。具体如下：1）原有围场基础由于原有围场正好是在出入口与主体之间，对出入口的围护施工造成了影响，因此必须把围场的基础破除，用大锤直接破除即可。2）原有路面为了...
