高压旋喷水泥搅拌桩施工方案VIP免费

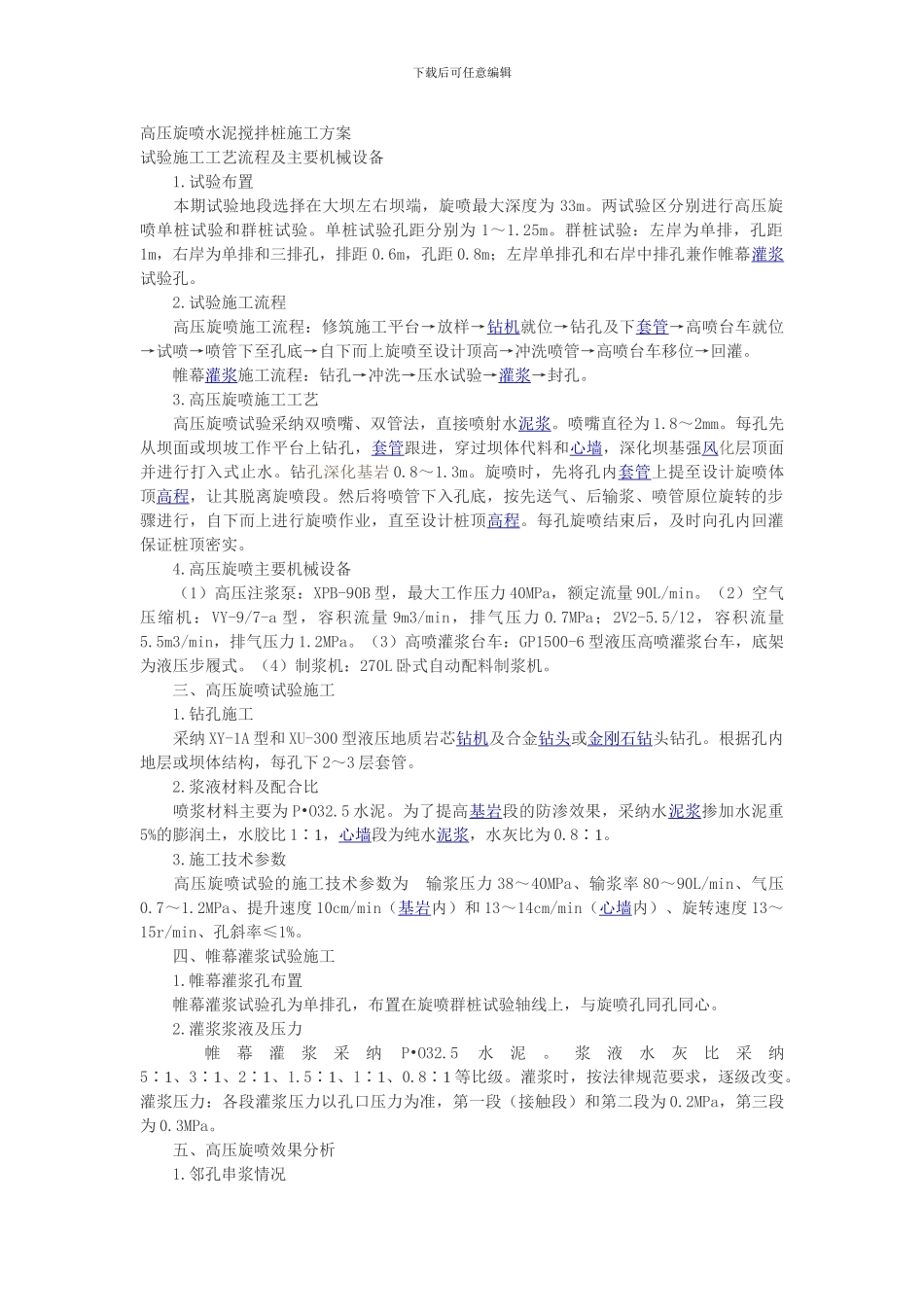

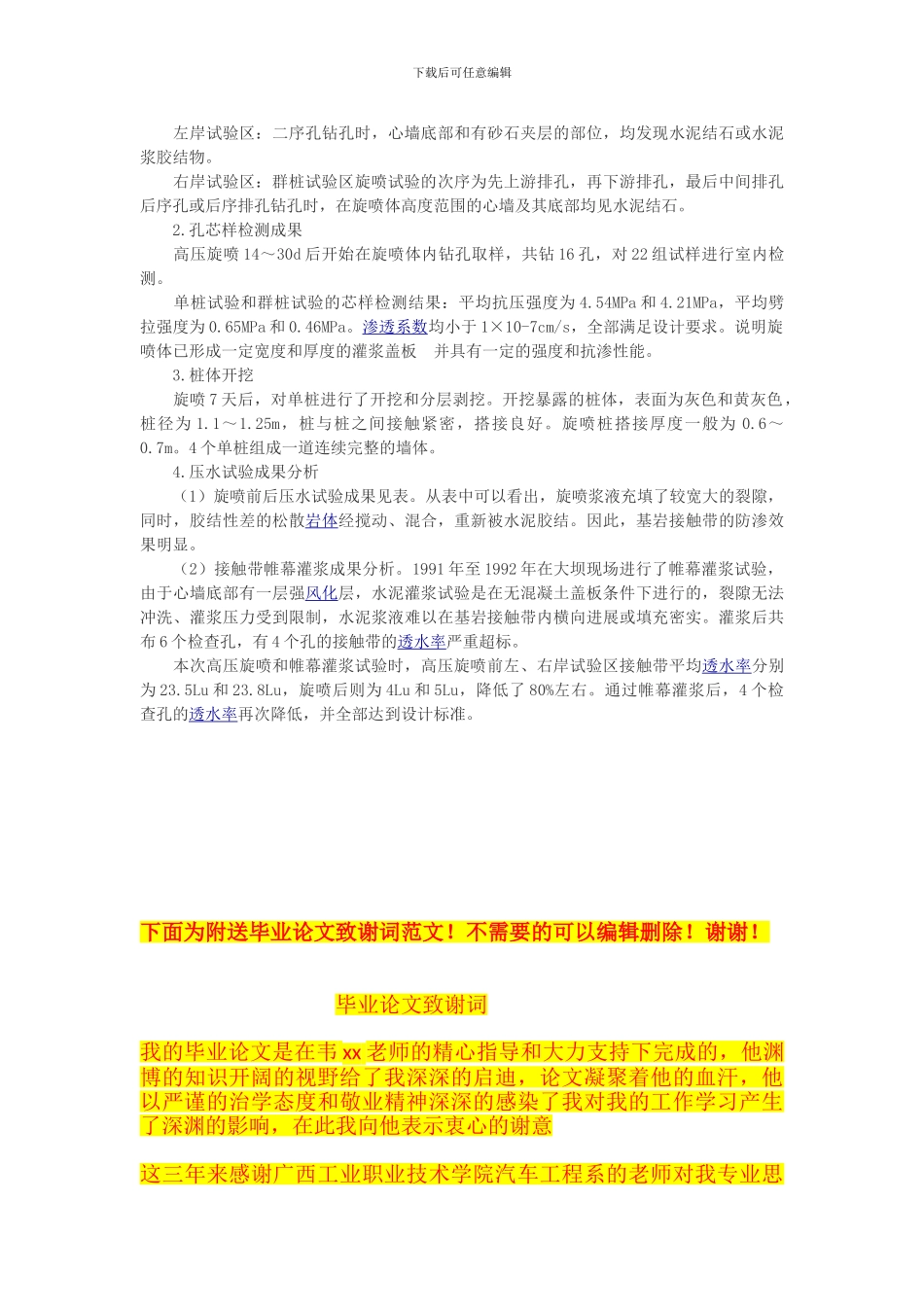

下载后可任意编辑高压旋喷水泥搅拌桩施工方案试验施工工艺流程及主要机械设备 1.试验布置 本期试验地段选择在大坝左右坝端，旋喷最大深度为 33m。两试验区分别进行高压旋喷单桩试验和群桩试验。单桩试验孔距分别为 1～1.25m。群桩试验：左岸为单排，孔距1m，右岸为单排和三排孔，排距 0.6m，孔距 0.8m；左岸单排孔和右岸中排孔兼作帷幕灌浆试验孔。 2.试验施工流程 高压旋喷施工流程：修筑施工平台→放样→钻机就位→钻孔及下套管→高喷台车就位→试喷→喷管下至孔底→自下而上旋喷至设计顶高→冲洗喷管→高喷台车移位→回灌。 帷幕灌浆施工流程：钻孔→冲洗→压水试验→灌浆→封孔。 3.高压旋喷施工工艺 高压旋喷试验采纳双喷嘴、双管法，直接喷射水泥浆。喷嘴直径为 1.8～2mm。每孔先从坝面或坝坡工作平台上钻孔，套管跟进，穿过坝体代料和心墙，深化坝基强风化层顶面并进行打入式止水。钻孔深化基岩 0.8～1.3m。旋喷时，先将孔内套管上提至设计旋喷体顶高程，让其脱离旋喷段。然后将喷管下入孔底，按先送气、后输浆、喷管原位旋转的步骤进行，自下而上进行旋喷作业，直至设计桩顶高程。每孔旋喷结束后，及时向孔内回灌保证桩顶密实。 4.高压旋喷主要机械设备 （1）高压注浆泵：XPB-90B 型，最大工作压力 40MPa，额定流量 90L/min。（2）空气压缩机：VY-9/7-a 型，容积流量 9m3/min，排气压力 0.7MPa；2V2-5.5/12，容积流量5.5m3/min，排气压力 1.2MPa。（3）高喷灌浆台车：GP1500-6 型液压高喷灌浆台车，底架为液压步履式。（4）制浆机：270L 卧式自动配料制浆机。 三、高压旋喷试验施工 1.钻孔施工 采纳 XY-1A 型和 XU-300 型液压地质岩芯钻机及合金钻头或金刚石钻头钻孔。根据孔内地层或坝体结构，每孔下 2～3 层套管。 2.浆液材料及配合比 喷浆材料主要为 P•O32.5 水泥。为了提高基岩段的防渗效果，采纳水泥浆掺加水泥重5%的膨润土，水胶比 1∶1，心墙段为纯水泥浆，水灰比为 0.8∶1。 3.施工技术参数 高压旋喷试验的施工技术参数为输浆压力38～40MPa、输浆率 80～90L/min、气压0.7～1.2MPa、提升速度 10cm/min（基岩内）和 13～14cm/min（心墙内）、旋转速度 13～15r/min、孔斜率≤1%。 四、帷幕灌浆试验施工 1.帷幕灌浆孔布置 帷幕灌浆试验孔为单排孔，布置在旋喷群桩试验轴线上，与旋喷孔同孔同心。 2.灌浆浆液及压力 帷幕灌浆采纳P•O32.5水泥。浆液水灰比采纳5∶1、3∶1、2∶1、1...
