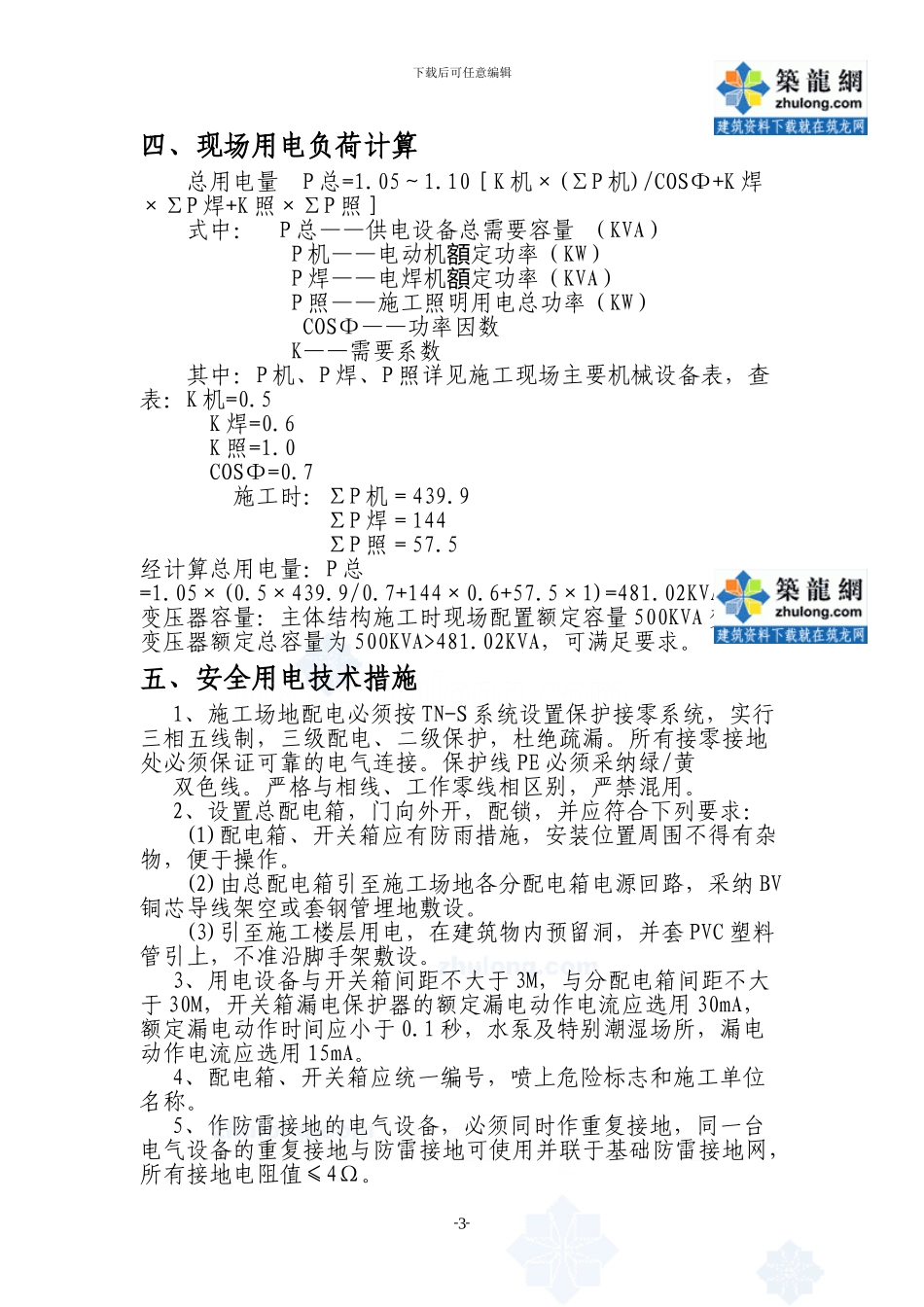

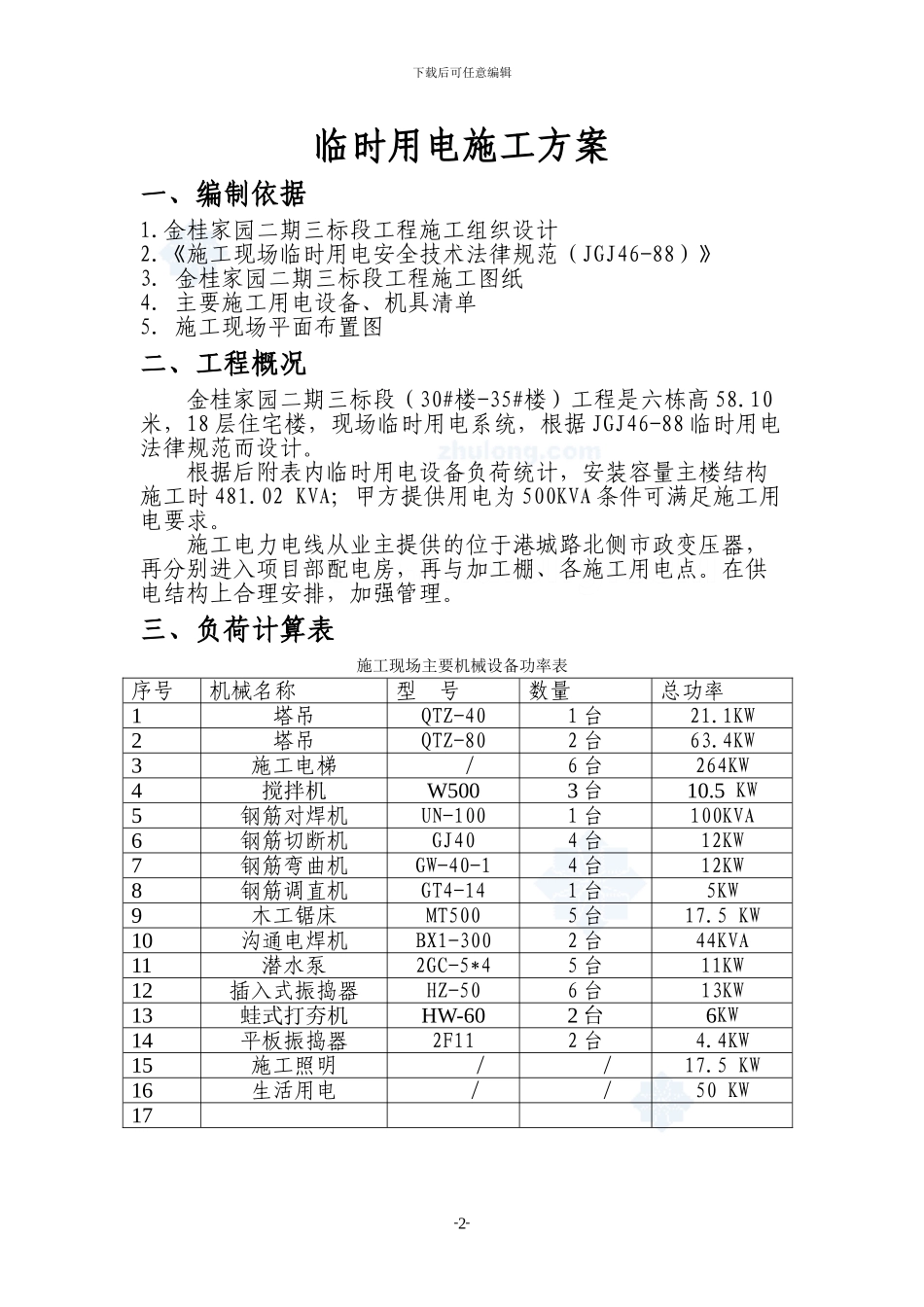

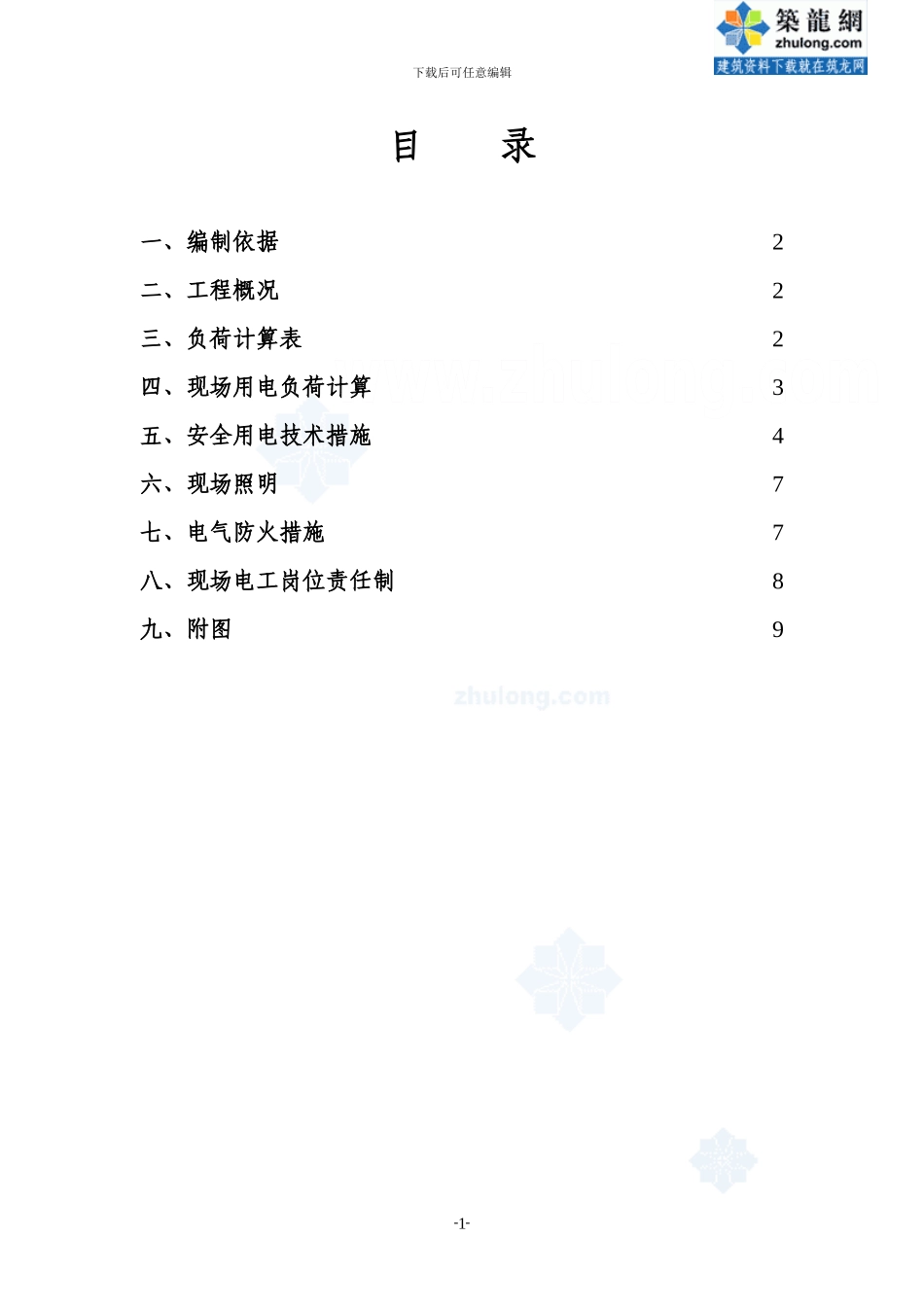

下载后可任意编辑目 录一、编制依据2二、工程概况2三、负荷计算表2四、现场用电负荷计算3五、安全用电技术措施4六、现场照明7七、电气防火措施7八、现场电工岗位责任制8九、附图9 - -1下载后可任意编辑临时用电施工方案一、编制依据1.金桂家园二期三标段工程施工组织设计2.《施工现场临时用电安全技术法律规范（JGJ46-88）》3. 金桂家园二期三标段工程施工图纸4. 主要施工用电设备、机具清单5. 施工现场平面布置图二、工程概况金桂家园二期三标段（30#楼-35#楼）工程是六栋高 58.10米，18 层住宅楼，现场临时用电系统，根据 JGJ46-88 临时用电法律规范而设计。根据后附表内临时用电设备负荷统计，安装容量主楼结构施工时 481.02 KVA；甲方提供用电为 500KVA 条件可满足施工用电要求。施工电力电线从业主提供的位于港城路北侧市政变压器，再分别进入项目部配电房，再与加工棚、各施工用电点。在供电结构上合理安排，加强管理。三、负荷计算表施工现场主要机械设备功率表序号机械名称型 号数量总功率1塔吊QTZ-401 台21.1KW2塔吊QTZ-802 台63.4KW3施工电梯/6 台264KW4搅拌机W5003 台10.5 KW5钢筋对焊机UN-1001 台100KVA6钢筋切断机GJ404 台12KW7钢筋弯曲机GW-40-14 台12KW8钢筋调直机GT4-141 台5KW9木工锯床MT5005 台17.5 KW10沟通电焊机BX1-3002 台44KVA11潜水泵2GC-5*45 台11KW12插入式振捣器HZ-506 台13KW13蛙式打夯机HW-602 台6KW14平板振捣器2F112 台4.4KW15施工照明//17.5 KW16生活用电//50 KW17 - -2下载后可任意编辑四、现场用电负荷计算 总用电量 P 总=1.05～1.10［K 机×(∑P 机)/COSΦ+K 焊×∑P 焊+K 照×∑P 照］ 式中： P 总——供电设备总需要容量 （KVA） P 机——电动机定功率（額KW） P 焊——电焊机定功率（額KVA） P 照——施工照明用电总功率（KW） COSΦ——功率因数 K——需要系数 其中：P 机、P 焊、P 照详见施工现场主要机械设备表，查表：K 机=0.5 K 焊=0.6 K 照=1.0 COSΦ=0.7 施工时：ΣP 机＝439.9 ΣP 焊＝144ΣP 照＝57.5经计算总用电量：P 总=1.05×(0.5×439.9/0.7+144×0.6+57.5×1)=481.02KVA变压器容量：主体结构施工时现场配置额定容量 500KVA 变压器，变压器额定总容量为 500KVA>481.02KVA，可满足要求。五、安全用电技术措施1、施工场地配电必须按 TN-S 系统设置保护接零系统，实行三相五线制，三级配电、二级保护，杜绝疏漏。...
